熱を逃がす仕組み、いわゆる放熱機構は、様々な機器の安定動作に欠かせない重要な要素です。熱くなりすぎた部品は、性能低下や故障、最悪の場合発火に至る可能性があるため、発生した熱を適切に処理する必要があるのです。その役割を担うのが、熱を流し出す場所、すなわち「熱流し台」です。電子機器から原子力発電所まで、熱を発生するあらゆる装置で、この熱流し台は重要な役割を果たしています。

熱流し台の仕組みは、熱の移動に関する三つの原理、すなわち熱伝導、熱伝達、熱放射に基づいています。まず、熱くなった部品から熱流し台へ熱が伝わります。これは熱伝導と呼ばれる現象で、物質同士が直接接触することで高温の部分から低温の部分へ熱が移動します。熱伝導を効率的に行うために、熱流し台には熱伝導率の高い物質、例えば銅やアルミニウムがよく用いられます。

次に、熱流し台の表面から周囲の空気へ熱が移動します。これは熱伝達と呼ばれる現象で、固体表面と流体（液体や気体）の間で熱のやり取りが行われます。熱流し台の表面積を広くすることで、空気との接触面積が増え、より多くの熱を効率的に逃がすことができます。そのため、熱流し台には多くの場合、フィンと呼ばれる薄い板が多数取り付けられています。

最後に、熱は熱放射によって周囲に放出されます。これは電磁波の形で熱が伝わる現象で、全ての物体は温度に応じて熱を放射しています。熱流し台の材質や表面処理によって放射される熱の量は変化します。例えば、黒色の表面は白色の表面よりも多くの熱を放射します。

これらの三つの熱移動の仕組みを組み合わせることで、熱流し台は効果的に熱を分散させ、機器の温度上昇を抑えます。例えば、計算機の演算処理装置に取り付けられている金属製の冷却装置も熱流し台の一種です。演算処理装置から発生する熱を効率よく逃がすことで、計算機の安定動作を維持しています。熱流し台の設計は、機器の性能や寿命に大きく影響するため、放熱特性を考慮した最適な設計が重要となります。

種類と用途

熱を冷ますための装置、ヒートシンクには、様々な種類があり、用途に応じて適切な形や材料が選ばれています。大きく分けると、空気で冷やすもの、液体で冷やすもの、そして熱移動の仕組みを工夫したものがあります。

まず、空気で冷やすタイプのヒートシンクは、空気の流れを利用して熱を逃がす仕組みです。羽根のような形をした金属片をたくさん並べることで、表面積を広げ、空気との接触面を増やし、効率的に熱を放出しています。このタイプは、構造が単純で費用も抑えられるため、家庭にあるパソコンや家電製品など、様々な場面で広く使われています。

次に、液体で冷やすタイプのヒートシンクは、液体を使って熱を運び出す方式です。液体は空気よりも熱を伝えやすい性質を持つため、空気で冷やすタイプよりも効率的に冷却できます。高性能の計算機やサーバーなど、発熱量の多い機器にはこのタイプが用いられています。水以外にも、熱を伝えやすい特別な油が使われることもあります。

原子力発電所では、原子炉から発生する莫大な熱を冷ますため、海水や川の水を利用した大規模な冷却設備が使用されています。これも液体で冷やすタイプのヒートシンクの一種と言えるでしょう。安全に稼働させるために、環境への影響にも配慮した設計が求められます。

近年注目されているヒートパイプは、内部の液体の蒸発と凝縮を利用して効率的に熱を移動させる装置です。蒸発と凝縮を繰り返すことで、離れた場所に熱を効率よく移動させることができます。宇宙開発や電子機器の冷却など、特殊な環境や小型化が求められる分野で活用が広がっています。このように、ヒートシンクは多様な形や冷却方式があり、それぞれの目的に最適なものが選ばれています。

原子力発電における役割

原子力発電所は、ウランなどの原子核分裂で生まれる膨大な熱エネルギーを利用して電気を作っています。この熱をうまく扱うことが、発電所の安全な運転には欠かせません。そこで重要な役割を果たすのが、熱を逃がす装置であるヒートシンクです。

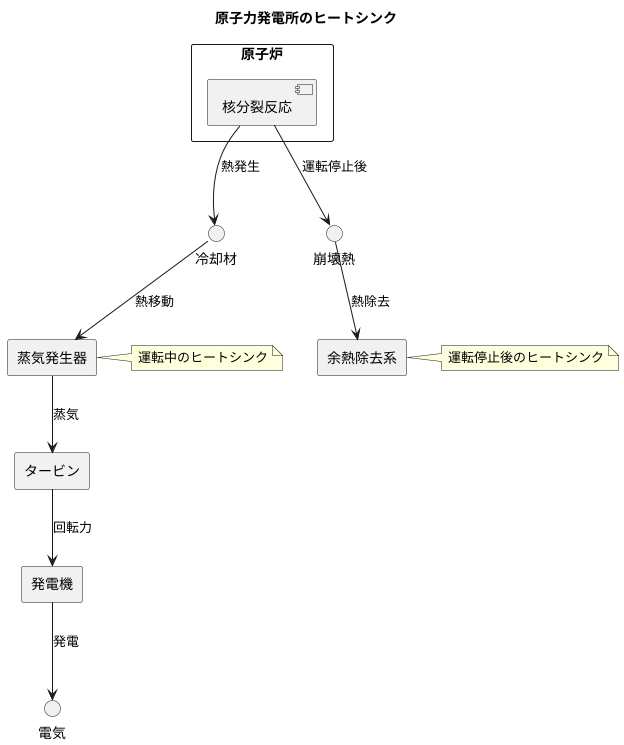

原子炉の中では、核分裂反応が連鎖的に起こり、莫大な熱が発生します。この熱を安全に取り出すために、冷却材と呼ばれる物質が原子炉内を循環しています。冷却材は原子炉で発生した熱を吸収し、蒸気発生器へと運びます。蒸気発生器は、原子炉とつながった大きな熱交換器のようなものです。冷却材から熱を受け取った蒸気発生器内の水は蒸気に変わり、タービンを回し発電機を動かします。こうして、原子力エネルギーは最終的に電気へと変換されます。この一連の流れの中で、蒸気発生器は原子炉から熱を受け取るヒートシンクとして働き、原子炉が過熱するのを防いでいるのです。
さらに、原子力発電所は、発電を止めた後にも熱の管理が重要になります。原子炉の運転を停止しても、核燃料の中には放射性物質の崩壊によって熱が発生し続けるため、原子炉は熱いままです。これを崩壊熱と呼びます。この崩壊熱を取り除き、原子炉を冷やし続けるために、余熱除去系と呼ばれる専用のヒートシンクが備えられています。余熱除去系は、原子炉が停止した後も原子炉を冷却し続け、安全を確保する上で極めて重要な役割を担っています。
このように、原子力発電所では、蒸気発生器と余熱除去系という二つの主要なヒートシンクが、発電所の安定した運転と安全の確保に欠かせない設備となっています。原子力発電を安全に利用していくためには、これらのヒートシンクの適切な設計、運転、管理が大変重要です。

設計の重要性

電子機器の心臓部ともいえる集積回路は、動作時に発熱を伴います。この熱を適切に処理しなければ、機器の性能低下や故障につながるため、熱対策は設計段階における重要な要素となります。その熱対策の要となるのが、今回焦点を当てる放熱器の設計です。

放熱器の設計は、求められる冷却性能を満たすだけでなく、機器全体の大きさや重さ、製造コストにも影響を与えるため、多角的な視点が求められます。まず、放熱器に用いる材料は重要な検討事項です。熱をよく伝える物質、例えば銅やアルミニウムなどが一般的に使われますが、それぞれの物質は熱の伝わりやすさや重さ、価格が異なるため、用途に応じて最適な材料を選ぶ必要があります。加えて、加工のしやすさも考慮する必要があります。

次に、放熱器の形状も冷却性能を大きく左右します。表面積が大きいほど、空気と触れ合う部分が広くなり、熱を効率的に逃がすことができます。そこで、多くの放熱器は表面に多数のひれ状の突起を設けています。このひれの形状や配置、枚数を調整することで、空気の流れを制御し、冷却効率を最大化することができます。空気の流れがスムーズになるよう、ひれの間隔や角度を最適化する必要があるのです。

さらに、機器全体の構造も放熱に影響を与えます。例えば、放熱器の周囲に十分な空間を確保することで、空気の流れを阻害せず、冷却効果を高めることができます。機器内部の部品配置を工夫し、発熱しやすい部品を放熱器の近くに配置することも有効な手段です。

このように、放熱器の設計は熱の伝わり方や空気の流れを理解した上で、材料の選定、形状の決定、機器全体の構造との調和を図るという、高度な技術が求められる作業です。そして、高性能な電子機器を実現するためには、最適な放熱器の設計が欠かせないと言えるでしょう。

今後の展望

電子機器の高性能化は目覚ましく、それに伴い発生する熱も増加の一途をたどっています。この熱を効率的に逃がす放熱技術は、機器の安定動作や長寿命化に不可欠です。その中で、ヒートシンクは重要な役割を担っており、今後の更なる発展が期待されています。

近年の電子機器は、小型化と高性能化が同時に進んでいます。限られたスペースでより多くの機能を詰め込むため、内部は高密度になり、発熱量は増加しています。この熱を適切に処理しないと、機器の故障や性能低下につながるため、高効率なヒートシンクの開発は喫緊の課題となっています。従来のヒートシンクは、主にアルミニウムや銅などの金属で作られていましたが、熱伝導率の限界から、更なる高性能化には限界がありました。そこで、炭素繊維のような熱伝導率に優れた新素材や、微細加工技術を駆使したマイクロヒートシンクなど、革新的な技術が次々と開発されています。これらの技術は、ヒートシンクの小型化と高効率化を両立させ、電子機器の更なる進化を支えるものと期待されます。

また、地球環境への配慮も、ヒートシンク開発における重要な要素です。再生可能エネルギーの普及に伴い、太陽光発電システムや風力発電システムなどでも、ヒートシンクは重要な役割を担っています。これらのシステムでは、電力変換装置などで発生する熱を効率的に放熱することで、システム全体の効率向上と安定稼働につながります。さらに、ヒートシンクの製造過程における環境負荷低減や、リサイクル性の向上なども重要な課題です。持続可能な社会の実現に向けて、環境に配慮したヒートシンクの開発が求められています。
