ボイド反応度とは

原子炉の安全性を考える上で、ボイド反応度という概念は大変重要です。原子炉の中には、核分裂反応をうまく制御するために、減速材と呼ばれる物質が入っています。減速材は、核分裂を起こす中性子の速度を下げて、核分裂反応が効率よく進むようにする役割を担っています。代表的な減速材としては、水や黒鉛などが挙げられます。これらの物質は中性子を効果的に減速させる性質を持っているため、原子炉の運転に欠かせない要素となっています。

原子炉が運転されると、核分裂反応によって熱が発生します。この熱によって減速材である水が沸騰し、気泡（ボイド）が発生することがあります。このボイドの発生は、原子炉の反応度に影響を及ぼします。減速材の中にボイドが発生すると、中性子を減速させる物質の量が減るため、中性子の減速効果が弱まります。すると、核分裂反応の効率が変化し、原子炉の出力が変動します。このボイドの発生による反応度の変化量をボイド反応度といいます。

ボイド反応度が正の場合、ボイドの発生によって原子炉の出力が上昇します。これは、正のフィードバック効果を生み出し、原子炉の運転を不安定にする可能性があります。一方、ボイド反応度が負の場合、ボイドの発生によって原子炉の出力が低下します。これは、負のフィードバック効果を生み出し、原子炉の出力を抑制する方向に働きます。原子炉の型式や設計によって、ボイド反応度は正にも負にもなり得ます。軽水炉では一般的にボイド反応度は負であり、沸騰水型原子炉では特にこの効果が顕著です。これは、ボイドの発生により減速材である水の密度が低下し、中性子の減速効果が減少するため、核分裂反応が抑制されるためです。ボイド反応度は、原子炉の安定性と安全性を評価する上で非常に重要な要素です。原子炉の設計段階では、ボイド反応度を適切に制御し、安全な運転を確保するための対策が講じられています。

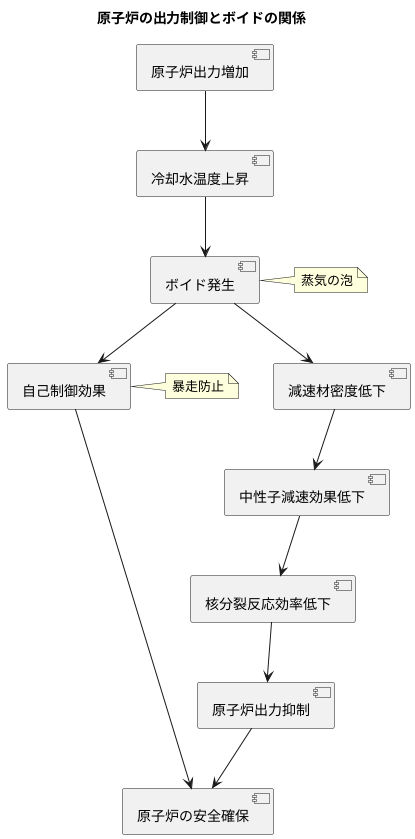

ボイド反応度と原子炉の出力

原子炉の発電量は、核分裂反応が連鎖的に起こる速さによって決まります。この連鎖反応は、ウランなどの核燃料に中性子が衝突することで核分裂が起こり、さらに中性子が放出されることで持続します。この反応の起こりやすさを左右するのが減速材です。減速材は、高速で飛び回る中性子の速度を落とす役割を担います。中性子の速度が適切に遅くなることで、核燃料に衝突しやすくなり、核分裂反応が効率よく進むからです。

減速材のひとつである水は、原子炉内でボイドと呼ばれる蒸気の泡を発生させることがあります。ボイドが発生すると、水の密度が下がり、中性子を減速させる効果が弱まります。軽水炉では、減速材として普通の水が使われていますが、この水がボイドを形成すると中性子の減速が妨げられ、核分裂反応の効率が低下します。つまり、ボイドの発生は原子炉の出力を抑える方向に働きます。

このボイドの発生による出力抑制の特性は、原子炉の安全性を高める上で非常に重要な役割を果たします。もし何らかの理由で原子炉の出力が上がりすぎると、冷却水の温度が上昇し、ボイドが発生します。すると、ボイドの発生によって原子炉の出力が抑制されるため、出力が上がりすぎる状態を防ぎ、暴走を防ぐことができるのです。これは自己制御効果とも呼ばれ、原子炉が安全に運転できるための重要な仕組みです。原子炉は、このような様々な安全装置や仕組みを備えることで、安全な運転を保っています。

ボイド反応度係数

原子炉の安全性を語る上で、ボイド反応度係数は欠かせない要素です。この係数は、原子炉内で蒸気の泡（ボイド）が増えた時に、核分裂の連鎖反応の起こりやすさ（反応度）がどう変化するかを示す指標です。ボイド反応度係数が負であるということは、ボイドが増えると反応度が下がる、つまり核分裂が抑えられることを意味します。これは、原子炉の安定性に大きく関わってきます。

例えて言うなら、やかんでお湯を沸かす様子を想像してみてください。火が強すぎるとお湯が沸騰し、蒸気の泡がたくさんできます。この泡が火を覆い隠すと、火力は弱まり、沸騰が抑えられます。ボイド反応度係数が負の原子炉は、これと同じように、ボイドの発生によって自ら出力を調整する機能を持っているのです。この性質を自己制御性と呼びます。

軽水炉という種類の原子炉では、通常運転時にボイド反応度係数が負になるように設計されています。もしこの係数が正になると、ボイドの増加が更なる反応度の増加を招き、核分裂の連鎖反応が暴走する危険性があります。これは、原子炉の安全性を脅かす重大な事態につながりかねません。負のボイド反応度係数は、このような事態を防ぎ、原子炉を安全に運転するために不可欠なのです。

原子炉の設計者は、燃料の種類や配置、制御棒の設計などを緻密に調整することで、ボイド反応度係数を適切な範囲に制御しています。これにより、原子炉は安全かつ安定した状態で運転され、私たちが必要とする電力を供給することができるのです。

軽水炉におけるボイド反応度

軽水炉は、普通の水である軽水を減速材として用いる原子炉です。原子炉では、ウランなどの核燃料が核分裂反応を起こし、膨大なエネルギーと中性子を発生させます。このとき発生する中性子の速度は非常に速いため、そのままでは効率的に核分裂反応を起こすことができません。そこで、中性子の速度を落とす減速材が必要となります。軽水炉では、この減速材として軽水が用いられています。

軽水は中性子を減速させるだけでなく、中性子を吸収する働きも持っています。原子炉内で蒸気などの気泡（ボイド）が発生すると、軽水の密度が下がり、中性子を減速、吸収する効果が共に低下します。中性子の吸収が減少すれば一見核分裂反応は促進されそうですが、軽水炉の場合、減速効果の低下の方が大きく影響します。つまり、ボイドの発生により中性子の速度が十分に低下せず、核分裂反応を起こしにくくなるため、全体として原子炉の出力が下がります。

この現象は負のボイド反応度と呼ばれ、軽水炉の安全性を高める上で非常に重要な役割を果たしています。もし原子炉の出力が何らかの原因で上昇した場合、燃料が高温になり、軽水の一部が蒸発してボイドが発生します。すると負のボイド反応度により原子炉の出力が抑制され、原子炉は安定した状態を保つことができます。これはいわば、軽水炉が自ら持つ安全装置の一つと言えるでしょう。原子炉の設計においては、この負のボイド反応度を適切に維持することが不可欠です。

ボイド反応度係数の最適値

原子炉の安全性を考える上で、ボイド反応度係数は重要な役割を担っています。この係数は、原子炉内で蒸気の泡（ボイド）が発生した際に、核分裂の連鎖反応がどのように変化するかを示す指標です。理想的には、ボイドが発生すると連鎖反応が抑制され、原子炉の出力が低下する、つまりボイド反応度係数が負であることが望ましいです。

しかし、このボイド反応度係数の絶対値が大きすぎると、わずかなボイド発生でも出力が大きく変動し、原子炉の安定運転が難しくなります。まるで車のブレーキが効きすぎるように、少しの操作で急停止してしまうようなものです。反対に、ボイド反応度係数の絶対値が小さすぎると、ボイドが発生しても出力の抑制効果が十分に得られず、安全性が損なわれる可能性があります。これは、ブレーキが緩利きで、なかなか止まれない車のような状態です。

したがって、原子炉の設計では、ボイド反応度係数を最適な範囲内に制御することが極めて重要になります。最適な値は、原子炉の種類や運転条件、使用する燃料など、様々な要素によって変化します。例えば、沸騰水型原子炉（BWR）では、ボイド発生が前提の設計であるため、加圧水型原子炉（PWR）に比べてボイド反応度係数の絶対値を小さく設定しています。どの原子炉においても、安全性と安定性をバランスよく満たす値を選択することが求められます。

原子炉の設計者は、高度な計算機シミュレーションや、厳密に管理された実験を通して、様々な条件下でのボイド反応度係数の変化を予測し評価します。これらの結果に基づいて、原子炉が安全かつ安定に運転できるボイド反応度係数の最適値を決定し、原子炉の設計に反映させています。このように、最適なボイド反応度係数の設定は、原子力発電所の安全で安定した運転を実現するための重要な要素と言えるでしょう。
