照射脆化とは

照射脆化とは、原子炉のような強い放射線環境下で、金属材料がもろくなる現象を指します。原子炉の内部では、ウランの核分裂反応によって大量の中性子やガンマ線などの放射線が常に発生しています。これらの放射線が金属材料に衝突すると、金属を構成する原子の配列に乱れが生じ、材料の性質が変化するのです。

具体的には、放射線による衝突で原子が本来の位置からはじき出されます。これをはじき出し損傷と言います。はじき出された原子は、金属材料の中に微小な空洞（ボイド）や格子間原子と呼ばれる、本来とは異なる場所に原子が入り込んだ状態を作り出します。また、放射線によって金属原子核が別の原子核に変化する原子核変換も起こります。これらの変化が蓄積することで、金属材料の内部構造が徐々に変化し、巨視的な性質にも影響を及ぼすのです。

例えば、照射脆化によって金属材料の強度は一見増加するように見えますが、同時に延性、つまり材料が変形する能力が低下します。これは、本来ならば力が加わった際に変形することでエネルギーを吸収できる金属が、変形できずに破壊しやすくなることを意味します。粘り強い金属が、もろく壊れやすいガラスのような状態に変化するわけです。

この現象は、原子炉圧力容器のような重要な機器の寿命に直接影響を与えるため、原子力発電所の安全性確保の上で極めて重要な問題です。脆くなった材料は、想定外の負荷がかかった際に、亀裂が生じやすく、その亀裂が急速に広がり、最終的に破壊に至る可能性があります。このような事態を避けるため、原子炉の設計段階から照射脆化の影響を予測し、適切な材料選択や運転管理を行う必要があります。また、定期的な検査や監視によって、材料の劣化状態を把握し、安全性を確認することも欠かせません。

脆化の影響

金属は、一般的にある程度の粘り強さを持ち、強い衝撃や力に耐えることができます。しかし、特定の条件下では、この粘り強さが失われ、脆くなってしまうことがあります。脆化と呼ばれるこの現象は、金属をまるでガラスのように壊れやすくし、わずかな衝撃でも破損する危険性を高めます。

脆化が特に顕著になるのは、気温が低い時です。冬の厳しい寒さの中で、普段は問題のない鉄橋でさえも、脆化の影響を受け、亀裂が生じたり、最悪の場合には崩壊する可能性も出てきます。夏場と比べて、冬場は金属の強度が低下し、衝撃に対する耐性が弱まるため、構造物の安全性に深刻な影響を与えるのです。

原子力発電所で使われている原子炉の圧力容器もまた、脆化の影響を受けやすい金属部品の一つです。原子炉内では常に高温・高圧の環境が維持されており、長期間にわたって中性子が照射されることで、圧力容器の金属は脆化していきます。脆くなった圧力容器は、わずかな圧力変化や衝撃にも耐えられなくなり、最悪の場合には放射性物質の漏洩といった深刻な事故につながる恐れがあります。

このような脆化によるリスクを軽減するために、様々な対策が取られています。原子炉圧力容器の材料には、脆化しにくい特別な金属が使用されています。また、定期的な検査や保守作業を行い、脆化の進行状況を監視することも重要です。さらに、運転中の温度や圧力を厳密に管理することで、脆化の進行を抑制し、原子炉の安全性を確保しています。

延性脆性遷移温度

金属材料は、一般的に低い温度ではもろく、高い温度では粘り強い性質を示します。このもろい状態から粘り強い状態へと変化する境目の温度を延性脆性遷移温度（略して遷移温度）といいます。この温度は材料の安全性にとって非常に重要な指標です。 遷移温度より低い温度では、金属は衝撃や荷重に対して脆く、わずかな変形で破壊してしまう可能性があります。例えば、冬季に橋梁の鋼材が低温脆性によって突然破壊する事故が過去に発生しています。一方、遷移温度より高い温度では、金属は粘り強さを持ち、大きな変形にも耐えることができます。 これは、金属内部の原子結合の性質と密接に関係しています。

原子炉の圧力容器のような過酷な環境で使用される金属材料では、中性子照射の影響を考慮する必要があります。中性子照射は、金属の結晶構造に欠陥を生じさせ、材料の性質を変化させます。特に、遷移温度の上昇を引き起こすことが知られています。つまり、照射を受けた金属は、照射前よりも高い温度でももろくなる可能性があるということです。これは原子炉の安全性に直接関わるため、定期的な検査と監視が不可欠です。

例えるなら、チョコレートを想像してみてください。冷蔵庫から出したばかりのチョコレートは硬く、少し力を加えただけでパキッと割れてしまいます。しかし、室温でしばらく置いておくと、柔らかくなり、曲げても割れなくなります。このチョコレートが硬い状態から柔らかい状態に変化する温度が、遷移温度に相当します。原子炉の圧力容器の金属も、照射によってこの遷移温度が変化するため、常に監視する必要があるのです。 定期的に試験片を取り出し、シャルピー衝撃試験などの方法で遷移温度を測定することで、原子炉の安全性を確認しています。

安全対策

原子力発電所における安全対策は、発電所の心臓部である原子炉の安全確保を最優先に考えています。その中でも、原子炉圧力容器の照射脆化対策は特に重要です。

原子炉圧力容器は、核分裂反応が生じる炉心を格納し、高温高圧の冷却材を閉じ込める重要な役割を担っています。この圧力容器は、長期間にわたって中性子の照射を受け続けることで、材料の原子配列が乱れ、もろくなる「照射脆化」という現象が生じます。照射脆化が進むと、圧力容器の強度や延性が低下し、最悪の場合、亀裂が生じて放射性物質が漏えいする重大事故につながる可能性があります。

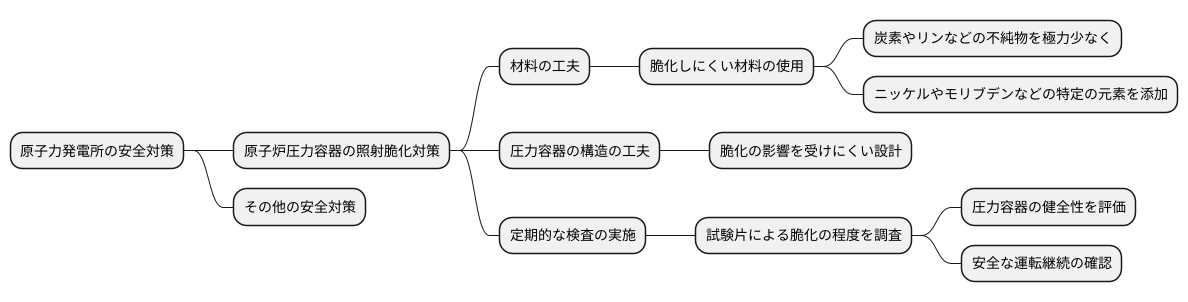

このような事態を避けるため、様々な対策が講じられています。まず材料の工夫として、脆化しにくい材料を使用しています。具体的には、炭素やリンなどの不純物を極力少なくし、ニッケルやモリブデンなどの特定の元素を添加することで、照射脆化への抵抗性を高めた鋼材が用いられています。また、圧力容器の構造にも工夫を凝らし、脆化の影響を受けにくい設計にしています。

さらに、定期的な検査の実施も重要です。圧力容器の一部を試験片として原子炉内部に設置し、一定期間ごとにその試験片を取り出して、材料の脆化の程度を詳しく調べています。この検査では、試験片に加える力を徐々に増大させ、破壊が始まる時点での力や伸びを測定します。これらのデータから、圧力容器の健全性を評価し、安全な運転を継続できるかを確認しています。

このように、材料の工夫と定期的な検査によって、原子炉圧力容器の照射脆化を抑制し、原子力発電所の安全性を確保しています。これらの対策は国際的な基準に基づいて実施され、常に最新の知見を反映しながら改良が続けられています。原子力発電は、エネルギー資源の少ない我が国にとって重要な役割を担っており、安全性を最優先に考えた運用が不可欠です。今後も継続的な研究開発と安全対策の強化を通じて、より安全な原子力発電を目指していく必要があります。

監視試験片

原子炉の圧力容器は、原子炉の安全性を保つ上で非常に重要な部品です。この圧力容器は、高温高圧の環境に常にさらされているため、材料の劣化、すなわち脆化が進行する可能性があります。この脆化の程度を正確に把握することは、原子炉の安全な運転を続けるために不可欠です。そこで活躍するのが「監視試験片」です。監視試験片とは、圧力容器と同じ材質で作られた小さな金属片で、圧力容器内部、中性子照射の影響を直接受ける場所に設置されます。この試験片は、原子炉の運転中に圧力容器と同じように中性子の照射を受け、その影響を蓄積していきます。

一定期間ごとに、原子炉を停止させて、これらの試験片を取り出します。取り出した試験片は、様々な試験にかけられます。例えば、衝撃試験では、試験片に衝撃を加えて、破壊に必要なエネルギーを測定します。脆化が進むと、破壊に必要なエネルギーは小さくなります。また、引張試験では、試験片を引っ張って、どの程度の力で破断するかを調べます。これらの試験結果を分析することで、圧力容器の脆化の度合いを正確に評価することができます。これは、大きな水槽の中に小さなコップを入れておき、定期的にコップの中の水を調べて、水槽全体の水質を推定するようなものです。水槽全体の水を全部調べるのは大変ですが、小さなコップの水を調べるだけで、水槽全体の状態をある程度把握できるのと同じです。監視試験片を用いることで、原子炉全体を検査することなく、圧力容器の状態を効率的かつ的確に把握できるため、原子炉の安全な運転に大きく貢献しています。そして、試験結果に基づいて、原子炉の運転期間や点検計画などを適切に見直すことで、常に安全な運転を維持することが可能になります。
