基準地震動：原発の安全を守る砦
電力を知りたい
『基準地震動』って、原子力発電所が地震に耐えられるかを考えるためのものですよね？でも、具体的にどういう地震のことなのかよくわかりません。
電力の専門家
そうですね。基準地震動とは、原子力発電所にとって『大きな影響を与える可能性があり、想定すべき地震』のことです。めったに起こらないけれど、もし起きたら大変なことになる地震を想定して、それに耐えられるように設計するんです。
電力を知りたい
めったに起こらない地震を想定するんですね。以前と今では、その想定の仕方が変わったんですか？
電力の専門家
はい。以前は二種類の地震動を考えていましたが、今は『基準地震動Ss』という一つの基準で考えるようになりました。しかも、特定の震源から来る地震と、震源が特定できない地震の両方を考えて、さらに地震の揺れの方向（水平と鉛直）も考えるようになったので、より厳しい基準になったと言えるでしょう。
基準地震動とは。
原子力発電所の耐震設計において重要な『基準地震動』について説明します。基準地震動とは、発電所が稼働している間に、めったに起こらないとしても、発生した場合には発電所に深刻な影響を与える可能性があると想定される地震の揺れのことです。以前は、『設計用最強地震』と『設計用限界地震』という二つの揺れを基準に設計していました。しかし、2006年9月に指針が改訂され、基準となる揺れは一つにまとめられました。新しい基準では、地震の発生源を特定して想定する揺れと、特定せずに想定する揺れの二種類を、それぞれ水平方向と垂直方向について考えます。さらに、発電所の安全性をより確実に確認するため、新しい基準となる揺れと関連づけて、設計に使う『弾性設計用地震動』も新たに設定されました。
基準地震動とは
原子力発電所は、地震をはじめとする自然災害から安全を守るため、極めて高い安全基準を満たすように設計、建設されています。その安全性を担保する上で欠かせないのが『基準地震動』です。基準地震動とは、発電所の耐震設計の目安となる地震の揺れのことで、発電所の運転期間中に起こる可能性が極めて低いけれども、万が一起こった場合には発電所に甚大な被害をもたらす恐れのある地震の揺れを想定しています。
この基準地震動は、どのように決められるのでしょうか。まず、発電所が建設される地域の地質や過去の地震活動などを詳しく調べ、将来起こりうる地震の規模や揺れの強さを予測します。その上で、過去に起きた地震の記録や人工的に作り出した地震波などを用いて、発電所付近で起こりうる最大の地震動を推定します。さらに、将来発生する可能性が極めて低い巨大地震も考慮し、より大きな安全余裕を見込んだ上で基準地震動を定めているのです。
このようにして定められた基準地震動に基づいて、原子力発電所の建物や機器は設計、建設されます。例えば、原子炉建屋などの重要な建物は、基準地震動による揺れにも耐えられるよう、頑丈な構造になっています。また、配管や機器類も、地震で損傷しないよう、しっかりと固定されています。想定外の巨大地震が発生した場合でも、発電所の安全機能を維持し、放射性物質の放出などによる周辺環境への影響を確実に防ぐことが目的です。原子力発電所の安全対策を考える上で、基準地震動はなくてはならない、極めて重要な要素と言えるでしょう。
| 項目 | 内容 |
|---|---|
| 基準地震動とは | 発電所の耐震設計の目安となる地震の揺れのことで、発電所の運転期間中に起こる可能性が極めて低いけれども、万が一起こった場合には発電所に甚大な被害をもたらす恐れのある地震の揺れを想定したもの |
| 基準地震動の決定方法 |
|
| 基準地震動に基づいた設計・建設 |
|
| 基準地震動の目的 | 想定外の巨大地震が発生した場合でも、発電所の安全機能を維持し、放射性物質の放出などによる周辺環境への影響を確実に防ぐこと |
基準地震動の策定方法
原子力発電所のような重要な施設は、大きな地震に耐えられるように設計しなければなりません。その設計の基礎となるのが基準地震動と呼ばれる、想定される最も強い地震の揺れです。どのようにしてこの基準地震動を決めるのか、その手順を説明します。
まず、発電所が建設される地域の地震に関する情報を徹底的に集めます。過去の地震の記録を調べ、いつ、どこで、どのくらいの大きさの地震が起きたのかを明らかにします。また、地下の地層がどのように重なっているのか、断層はあるのかといった地質構造も詳しく調べます。これらの調査によって、将来どのあたりで、どの程度の規模の地震が発生する可能性があるのかを推定します。
次に、集めた情報に基づき、発電所に最も大きな影響を与える地震の揺れを想定します。これは、単に最大の地震を想定するのではなく、発電所の立地や地盤の特性を考慮して、実際に発電所に最も強い揺れをもたらす地震を想定するということです。想定した地震の揺れの大きさや揺れの時間の長さなど、様々な要素を細かく検討し、数値として表現します。この数値が基準地震動です。
基準地震動を決める過程は、専門家によって厳密に行われます。過去の地震データや地質調査の結果など、科学的な根拠に基づいて、安全性を十分に確保できるよう慎重に検討されます。こうして設定された基準地震動は、発電所の設計や安全対策の基準となり、地震による被害を最小限に抑えるために重要な役割を果たします。
基準地震動と耐震設計
原子力発電所は、安全性を第一に考えて設計、建設されます。その中でも、地震への備えは特に重要です。地震による被害を防ぎ、発電所の安全を確保するために、『基準地震動』に基づいた耐震設計が採用されています。基準地震動とは、発電所の立地地点において想定される最大の地震動のことです。過去の地震の記録や地盤の特性などを分析し、将来起こりうる最大の地震の揺れを予測して定めます。
この基準地震動を用いて、発電所の建物や機器が耐えられるように設計を行います。具体的には、建物の構造や使用する材料の強度を検討します。地震の揺れで建物が倒壊したり、損傷したりすることがないように、強固な構造とすることが重要です。また、機器の配置や固定方法も工夫します。地震によって機器が転倒したり、破損したりすると、発電所の運転に支障をきたす可能性があります。そのため、機器を適切な場所に配置し、しっかりと固定することで、地震の影響を最小限に抑えます。
さらに、定期的な点検や検査も欠かせません。建設後も、地震に対する安全性が維持されているかを確認するために、定期的に点検や検査を実施します。長年の使用による劣化や、新たな知見に基づく基準地震動の見直しなども考慮し、必要に応じて補強工事などを行います。これらの対策を講じることで、大きな地震が発生した場合でも、発電所の重要な安全機能を維持することができます。これにより、放射性物質の放出といった重大な事故を未然に防ぎ、周辺住民の安全を守ることができます。発電所の耐震設計は、社会全体の安全を守る上で極めて重要な役割を担っていると言えるでしょう。
| 項目 | 説明 |
|---|---|
| 基準地震動 | 発電所の立地地点において想定される最大の地震動。過去の地震記録や地盤特性を分析し、将来起こりうる最大の地震の揺れを予測して定める。 |
| 建物の構造や使用する材料の強度 | 地震の揺れで建物が倒壊・損傷しないよう、強固な構造とすることが重要。 |
| 機器の配置や固定方法 | 地震によって機器が転倒・破損すると発電所の運転に支障をきたすため、適切な場所に配置ししっかりと固定。 |
| 定期的な点検や検査 | 建設後も地震に対する安全性が維持されているかを確認。長年の使用による劣化や基準地震動の見直しなども考慮し、必要に応じて補強工事を行う。 |
| 大きな地震発生時の安全機能維持 | 重要な安全機能を維持することで放射性物質の放出といった重大な事故を未然に防ぎ、周辺住民の安全を守る。 |
基準地震動の改訂
原子力発電所は、巨大地震のような自然災害にも耐えられるように設計されていなければなりません。この安全性を確保するための重要な要素の一つが、基準地震動と呼ばれる想定される最大の地震動です。発電所の設計では、この基準地震動に耐えられるように建屋や機器が設計されます。
この基準地震動は、一度定めたらそれで終わりというわけではありません。地震に関する知識や技術は常に進歩しているので、基準地震動も定期的に見直され、必要に応じて改訂されます。具体的には、過去の地震の記録を詳しく分析したり、地震の起こり方に関する最新の研究成果を参考にしたりすることで、より現実的でより大きな地震動を想定するように改訂が行われます。
例えば、２００６年には基準地震動を決める方法が大きく変わりました。それ以前は、過去の地震の記録をもとに、ある程度の安全を見込んで数値を設定していました。しかし、２００６年の改訂では、地震の発生場所や規模、地盤の特性などをより詳しく考慮し、コンピューターシミュレーションなども活用することで、より現実的な地震動を想定できるようになりました。
この改訂によって、従来よりも大きな地震動を想定するようになった発電所も多く、それにより、想定外の巨大地震が発生した場合でも、発電所の安全性をより高く保てるようになりました。想定される地震動が大きくなった場合は、建物の耐震補強や設備の改良など、様々な対策が取られます。
このように、基準地震動は常に最新の知見に基づいて見直され、原子力発電所の安全性の向上に役立てられています。今後も、地震学の進歩や新たな地震の発生などを踏まえ、基準地震動は継続的に見直されていくでしょう。
| 項目 | 説明 |
|---|---|
| 基準地震動 | 原子力発電所の設計において想定される最大の地震動。発電所の建屋や機器はこの地震動に耐えられるように設計される。 |
| 基準地震動の改訂 | 地震に関する知識や技術の進歩に伴い、定期的に見直され、必要に応じて改訂される。 |
| 2006年の改訂 | 地震の発生場所、規模、地盤の特性などをより詳しく考慮し、コンピューターシミュレーションを活用することで、より現実的な地震動を想定するように変更。 |
| 改訂による影響 | 多くの発電所で想定される地震動が大きくなり、想定外の巨大地震が発生した場合でも、発電所の安全性をより高く保てるようになった。 |
| 改訂に伴う対策 | 想定される地震動が大きくなった場合は、建物の耐震補強や設備の改良など、様々な対策が取られる。 |
弾性設計用地震動
発電所などの重要な施設は、大きな地震が起きても壊れないように設計する必要があります。そのために、地震の揺れの強さを想定したものを「基準地震動」といいます。２００６年、この基準地震動を使った設計方法が見直され、より安全性を高めるために新たな地震動「弾性設計用地震動Ｓｄ」が導入されました。
従来は、「基準地震動Ｓｓ」と呼ばれる非常に強い地震動を基準に設計していました。これは、施設が壊れる限界の揺れを想定しており、施設の倒壊を防ぐことを主な目的としています。しかし、これだけでは、地震後で施設が安全に機能し続けることを保証するには不十分です。そこで、Ｓｓよりも小さな地震動であるＳｄを導入し、地震後の施設の機能維持までを考慮した設計が可能になりました。
Ｓｄは、施設が壊れる限界ではなく、施設が損傷しても機能を維持できる限界の揺れを想定しています。このＳｄを使って、配管や電気系統など、安全に施設を動かすために必要な設備が、地震後もきちんと動くかどうかを確かめます。Ｓｓで設計するよりも、地震による施設への影響をより細かく予測することができ、より適切な耐震対策を講じることが可能になるのです。
例えば、原子力発電所では、地震が起きた後も原子炉を安全に停止させる必要があります。Ｓｄを使って設計することで、地震で配管が壊れても冷却水が原子炉に届くように、あらかじめ対策を施すことができます。これは、原子力発電所の安全性をさらに高めるための重要な取り組みであり、他の重要な施設にも応用されています。ＳｓとＳｄ、二つの地震動を組み合わせることで、施設の倒壊を防ぐだけでなく、地震後も安全に機能を維持できる、より高い安全性を確保した設計が可能になります。
| 地震動 | 揺れの強さ | 設計目標 | 考慮される影響 | 耐震対策 |
|---|---|---|---|---|
| 基準地震動Ss | 施設が壊れる限界の揺れ | 施設の倒壊を防ぐ | 建物の倒壊など | 建物の構造強化など |
| 弾性設計用地震動Sd | 施設が損傷しても機能を維持できる限界の揺れ | 地震後の施設の機能維持 | 配管の破損、電気系統の故障など | 配管の耐震補強、予備電源の設置など |

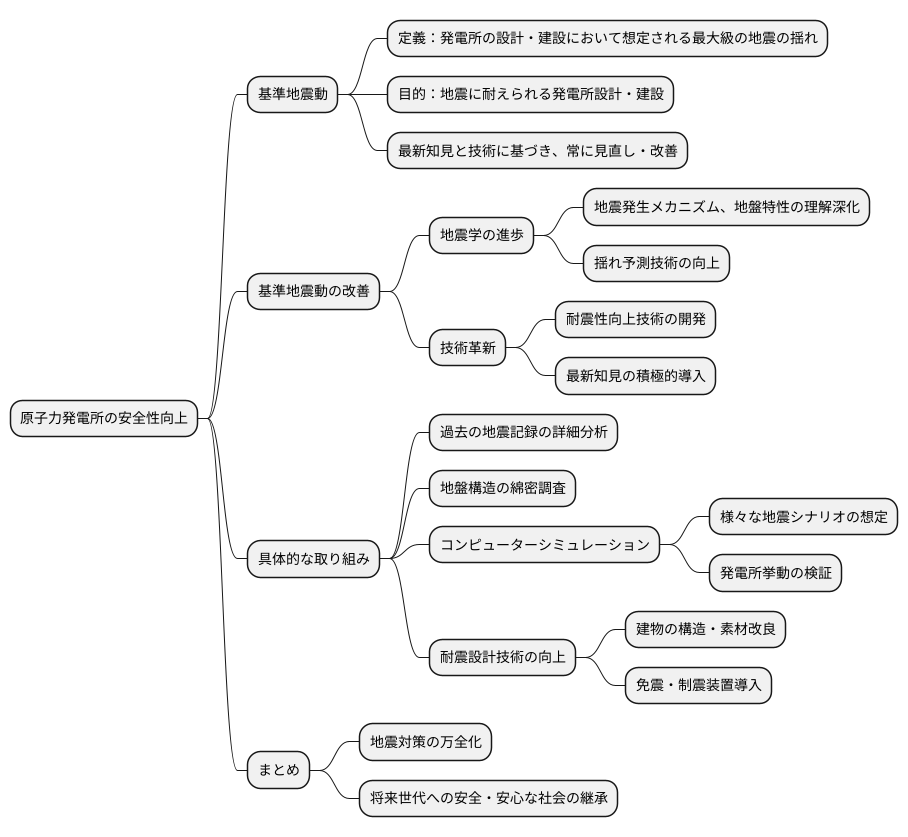

より高い安全性に向けて
原子力発電所は、私たちの暮らしに欠かせない電気を供給する重要な施設です。同時に、その安全性を確保することは、国民の生活と周辺環境を守る上で何よりも大切なことです。原子力発電所の安全性を確保するための重要な要素の一つが、基準地震動です。基準地震動とは、発電所の設計や建設において想定される最大級の地震の揺れのことで、この揺れに十分耐えられるように発電所は設計・建設されています。
この基準地震動は、固定されたものではなく、常に最新の知見と技術に基づいて見直され、改善されています。地震学は日々進歩しており、地震の発生メカニズムや地盤の特性に関する理解は深まっています。また、地震の揺れをより正確に予測する技術や、建物の耐震性を高める技術も開発されています。これらの最新の科学的知見や技術革新を積極的に取り入れることで、基準地震動はより適切なものへと更新され、原子力発電所の耐震安全性は向上していくのです。
具体的には、過去の地震の記録を詳細に分析したり、地盤の構造を綿密に調査したりすることで、将来発生する可能性のある地震の規模や揺れの強さをより正確に予測できるようになります。また、コンピューターシミュレーション技術を活用することで、様々な地震のシナリオを想定し、発電所がどのように挙動するかを検証することも可能です。さらに、建物の構造や素材の改良、免震装置や制震装置の導入など、耐震設計技術の向上も重要な役割を果たします。これらの技術革新によって、発電所はより大きな地震の揺れにも耐えられるようになり、安全性はさらに高まります。
地震はいつどこで起こるか予測が難しい自然災害です。だからこそ、地震に対する備えを万全にすることが重要です。基準地震動の見直しと耐震設計技術の向上は、その備えを強化する上で欠かせない取り組みです。私たちは、将来世代に安全で安心な社会を引き継いでいくために、地震の脅威から人々を守る努力を続けなければなりません。原子力発電所の安全性向上への取り組みは、その努力の重要な一部です。
