原子炉の熱を取り除く仕組み

原子炉は、核分裂反応を利用して莫大なエネルギーを生み出します。このエネルギーは熱という形で発生し、発電に利用されます。発電のための熱の取り出し方法は、火力発電所と同様に、タービンを回して発電機を駆動するという仕組みです。しかし、原子力発電所特有の重要な点は、原子炉が停止した後も熱の発生が続くことです。これは、核分裂反応で生成された物質が不安定な状態にあり、安定な状態へと変化する過程で熱を出し続けるためです。この熱を崩壊熱と呼びます。

崩壊熱は、原子炉停止直後は運転時の数パーセント程度と比較的大きい値を示しますが、時間とともに徐々に減少していきます。それでも、この熱を適切に取り除かなければ、炉心温度が上昇し、炉心損傷のような重大な事故につながる恐れがあります。これを防ぐため、原子炉には複数の崩壊熱除去システムが備えられています。これらのシステムは、多重性と冗長性という設計思想に基づいて構築されています。多重性とは、同じ機能を持つ系統を複数備えることで、一つの系統が故障しても他の系統で機能を維持できることを意味します。冗長性とは、一つの系統が故障した場合に、異なる仕組みの予備系統が機能を引き継ぐことを意味します。

通常運転時は、蒸気発生器へ送られた一次冷却材によって発生した蒸気がタービンを回し発電機を駆動することで電気を生み出します。同時に、復水器で蒸気を水に戻し冷却する過程で熱が外部へ放出されます。原子炉が停止した場合は、崩壊熱除去系が作動します。この系統は、非常用ディーゼル発電機からの電力供給を受け、冷却水を循環させて炉心を冷却し続けます。さらに、炉心隔離冷却系のような独立した冷却系統も備えています。原子炉の安全性を確保するためには、これらの崩壊熱除去システムが正常に機能することが不可欠であり、定期的な点検や試験によって常にその性能を維持することが求められています。

中間熱交換器冷却方式とは

中間熱交換器冷却方式とは、高速増殖炉という原子炉で使われている、停止後の炉心の熱を取り除く仕組みの一つです。高速増殖炉は、核分裂反応で発生する熱を運び出すために、ナトリウムという金属を冷却材として使っています。このナトリウムは非常に高温になるため、直接大気に触れさせずに熱を取り除く必要があります。そこで、中間熱交換器冷却方式が採用されています。

この方式では、まず原子炉で作られた熱を、一次系のナトリウムが主中間熱交換器まで運びます。主中間熱交換器は、一次系のナトリウムと二次系のナトリウムの間で熱をやり取りする装置です。通常運転時は、一次系から二次系へ熱が伝わり、二次系はさらに別の熱交換器を通じて最終的に発電に使われます。

中間熱交換器冷却方式では、この主中間熱交換器の中に冷却コイルが組み込まれています。原子炉の運転を停止した後、炉心では核分裂反応が完全に止まるわけではなく、少量の熱（崩壊熱）が発生し続けます。この崩壊熱を取り除くために、冷却コイルに別の冷却材を流し込みます。冷却コイルを流れる冷却材は、主中間熱交換器内の一次系ナトリウムから熱を奪い、炉心の温度上昇を防ぎます。このように、既存の主中間熱交換器を活用することで、新たな設備を設けることなく崩壊熱を除去できるという利点があります。また、炉心から熱交換器までの経路が短いため、効率的に熱を運び出し、炉心を冷却することが可能です。

他の冷却方式との比較

高速増殖炉の冷却方式は、原子炉の安全性を確保する上で非常に重要な要素であり、様々な方式が検討、採用されています。中間熱交換器冷却方式以外にも、いくつか代表的な冷却方式が存在します。その中でも、直接炉心補助冷却方式（DRACS）と二次系炉心補助冷却方式（IRACS）はそれぞれ異なる特徴を持っています。

まず、直接炉心補助冷却方式（DRACS）は、原子炉容器内に直接熱交換器を沈めることで、炉心で発生した熱を冷却材へと伝えます。この方式の最大の利点は冷却効率の高さです。熱交換器が炉心に近接しているため、熱を迅速に除去できます。これは、事故発生時など、一刻も早く炉心を冷却しなければならない状況において大きな効果を発揮します。しかし、原子炉容器内部に複雑な装置を設置する必要があるため、定期点検や補修作業が複雑になり、作業員の被ばくリスクも高まる可能性があります。また、装置自体が炉心損傷事故発生時の障害物となる懸念も拭えません。

一方、二次系炉心補助冷却方式（IRACS）は、既存の一次及び二次主冷却系統の一部を共用して炉心を冷却します。この方式の利点は建設コストの抑制です。新たな冷却系統を構築する必要がないため、設備投資を最小限に抑えることができます。また、既存の系統を活用するため、運用面でのメリットもあります。しかし、一次系と二次系を共用するという事は、片方の系統に不具合が発生した場合、その影響がもう片方の系統にも波及するリスクを抱えています。例えば、一次系に何らかの異常が発生した場合、二次系を介してその影響が拡散し、冷却機能全体が損なわれる可能性があります。そのため、より高度な安全対策と監視体制が求められます。

このように、それぞれの冷却方式には利点と欠点が存在します。原子炉の規模や設計思想、立地条件などを考慮し、最適な方式を選択する必要があります。また、どの方式を採用する場合でも、多重の安全装置を設けるなど、安全性を最優先に考えた設計と運用が不可欠です。

多重防護の重要性

原子炉の安全確保には、多重防護と呼ばれる考え方が欠かせません。これは、一つの仕組みに頼るのではなく、いくつもの独立した仕組みを用意することで安全性を高めるというものです。例えるなら、自転車に乗る際にヘルメットを被るだけでなく、ひじ当てやひざ当てなども装着することで、より安全性を高めるようなものです。

原子炉においても、この多重防護は重要な役割を果たしています。炉心の冷却を維持し、事故を防ぐために、複数の冷却システムが備えられています。もし一つの冷却システムが故障しても、他のシステムが正常に作動することで、炉心を冷やし続けることができます。これは、一つのシステムに不具合が生じても、他のシステムがカバーすることで、全体としての安全性を維持するという考え方です。

中間熱交換器冷却方式も、この多重防護の一環として重要な役割を担っています。この方式は、原子炉で発生した熱を中間熱交換器を通して他の冷却系統に伝え、最終的に大気や海に放出する仕組みです。もしもの事態が発生し、原子炉から熱を取り出す通常の方法が使えなくなった場合でも、この中間熱交換器冷却方式を用いることで、炉心の過熱を防ぐことができます。

他の崩壊熱除去システムと組み合わせることで、多重防護の効果はさらに高まります。崩壊熱除去システムは、原子炉が停止した後も発生し続ける熱、すなわち崩壊熱を安全に取り除くためのシステムです。複数の崩壊熱除去システムを用意し、それらを中間熱交換器冷却方式と共に使用することで、より強固な安全網を構築できます。原子力発電所では、このような多重防護の仕組みを何重にも重ねることで、安全性を確保し、万が一の事故発生を防ぐ努力をしています。

今後の展望

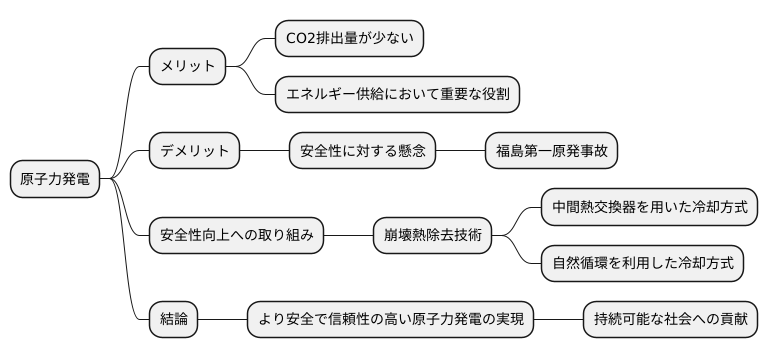

原子力発電は、地球温暖化の主な原因とされる二酸化炭素をほとんど排出しない、貴重な電力源です。このため、将来のエネルギー供給において重要な役割を果たすと考えられています。しかしながら、2011年の福島第一原子力発電所の事故は、原子力発電の安全性に対する社会の信頼を大きく損ねてしまいました。だからこそ、事故からの教訓を深く胸に刻み、更なる安全性の向上に継続的に取り組むことが不可欠です。

原子力発電所の安全性を高める上で、炉の運転停止後も発生し続ける崩壊熱を確実に除去する技術は極めて重要です。この崩壊熱の除去に何らかの問題が生じると、炉心損傷のような深刻な事故につながる恐れがあります。福島第一原子力発電所の事故では、津波による電源喪失によって崩壊熱除去機能が失われ、甚大な被害をもたらしました。このような事態を二度と繰り返さないために、様々な状況下でも確実に機能する、より信頼性の高い崩壊熱除去システムの開発が求められています。

現在、崩壊熱除去システムの信頼性を向上させるための様々な技術開発が進められています。その一つが、中間熱交換器を用いた冷却方式です。この方式では、原子炉の冷却材と最終的な熱の放出を行う系統の間にもう一つの冷却系統を設けることで、多重の安全性を確保します。また、電源を必要としない自然循環を利用した冷却方式も研究されており、外部からの電力供給が途絶えた場合でも、自然の法則に基づいて崩壊熱を除去することが可能になります。これらの技術革新は、原子力発電の安全性を飛躍的に向上させ、社会の信頼回復に大きく貢献すると期待されます。

原子力発電は、二酸化炭素排出量が少ないという大きな長所を持つと同時に、安全確保には絶え間ない努力が求められる技術でもあります。より安全で信頼性の高い原子力発電を実現することは、将来のエネルギー問題を解決し、持続可能な社会を築き上げていく上で、極めて重要な課題です。継続的な技術革新と安全文化の醸成を通じて、原子力発電の安全性向上に真摯に取り組んでいく必要があります。
