原子力発電所の耐震設計と鉛直地震力

原子力発電所の耐震設計と鉛直地震力

地震による縦揺れの影響

地震が発生すると、地面は水平方向だけでなく上下方向にも揺れます。この上下方向の揺れを縦揺れと呼び、縦揺れによって建物や設備にかかる力を鉛直地震力と言います。従来、原子力発電所の耐震設計では、建物の倒壊を防ぐために、水平方向の揺れ、つまり水平地震力への対策に重点が置かれていました。水平方向の揺れの方が被害が大きいと考えられていたからです。

しかし、近年の地震による被害状況を詳しく調べた結果や、地震の揺れ方に関する研究が進むにつれて、鉛直地震力も無視できない影響を与えることが分かってきました。特に、原子力発電所のような、安全性が何よりも重要で、わずかな損傷も許されない施設では、鉛直地震力の影響を十分に考えた設計が求められます。

原子炉圧力容器のように非常に重い機器は、鉛直地震力によって大きな衝撃を受け、それを支える構造物に損傷が生じる可能性があります。衝撃によって、支持構造物の強度が低下したり、ひび割れが発生したりするかもしれません。また、原子炉を冷却するための配管なども鉛直地震力によって変形し、冷却材が漏れてしまうことも考えられます。冷却材が漏れると、原子炉の冷却機能に影響が出たり、放射性物質が環境中に放出される危険性があります。

その他にも、制御盤や計測機器など、発電所の運転に欠かせない設備も鉛直地震力の影響を受け、誤作動や故障を起こす可能性があります。このような事態を防ぐため、鉛直地震力の影響を正確に予測し、適切な対策を講じることが重要です。例えば、建物の基礎を強化したり、重要な機器をより頑丈な支持構造物で支えたり、配管の柔軟性を高めるなどの対策が考えられます。地震の揺れの大きさを正確に把握し、想定される鉛直地震力に対して十分な耐震性能を持つように設計することで、原子力発電所の安全性を向上させることができます。

耐震設計指針の改訂

原子力発電所は、巨大なエネルギーを生み出すと同時に、ひとたび事故が起こると甚大な被害をもたらす可能性があります。そのため、地震をはじめとする自然災害に対する安全対策は極めて重要です。原子力発電所の耐震設計は、地震に関する最新の知見や過去の地震被害の分析結果を基に、常に改善が続けられています。

２００６年９月には、発電用原子炉施設に関する耐震設計審査指針が改訂されました。この改訂の主な目的は、これまで水平方向の揺れに重点が置かれていた耐震設計を見直し、鉛直方向の揺れの影響も十分に考慮することでした。過去の地震被害の分析から、鉛直方向の揺れが建屋や機器に深刻な損傷を与える場合があることが明らかになったためです。

改訂された指針では、建物の設計において、水平方向と鉛直方向の地震力が同時に作用した場合の影響を評価することが義務付けられました。これは、鉛直方向の揺れによって建物が下方向に押されることで、水平方向の揺れに対する抵抗力が弱まる可能性があるためです。また、鉛直方向の地震力の大きさを算定する方法も変更されました。従来は一律に震度０．３を基準としていましたが、改訂後は建物の固有周期や地盤の特性などを考慮して、より詳細な計算を行うことになりました。

これらの改訂により、原子力発電所の耐震設計はより高度化され、複雑な地震動に対しても安全性を確保できるようになりました。地震はいつ起こるか予測できません。だからこそ、常に最新の知見を反映し、耐震設計の向上に努めることが、原子力発電所の安全性を確保する上で不可欠です。

機器・配管系の設計

原子力発電所は電気を生み出すために、様々な機器が複雑に組み合わさって働いています。原子炉で発生した熱を水蒸気に変えるための蒸気発生器や、その水蒸気でタービンを回すためのポンプ、そしてそれらを繋ぐたくさんの配管など、どれも発電には欠かせない設備です。これらの機器や配管は、地震の揺れによって大きな力を受けます。ですから、地震に耐えられるように設計することは、発電所の安全にとって非常に重要です。

近年、地震に対する設計の考え方が見直され、より厳しい基準が設けられました。以前は、地震の揺れを水平方向と鉛直方向に分け、それぞれ別々に考えて設計していました。しかし、実際には水平方向と鉛直方向の揺れが同時に起こるため、両方の揺れの影響を合わせて考える必要がある、という考え方に変わりました。特に鉛直方向の揺れは、機器の重さによって影響の大きさが変わります。重い機器ほど大きな力を受け、思わぬ被害をもたらす可能性があるため、注意深く検討しなければなりません。

例えば、発電所には様々な太さの配管が張り巡らされています。これらの配管は、鉛直方向の揺れによって大きく揺さぶられ、配管を支える構造物に大きな負担がかかります。もし支える構造物が壊れてしまえば、配管が落下し、重大な事故につながる恐れがあります。そこで、支える構造物をより頑丈なものにする、あるいは配管の揺れを抑える工夫をするなど、様々な対策が必要です。また、ポンプなどの重量のある機器が地震で動いたり倒れたりしないよう、しっかりと固定する方法についても、十分に検討する必要があります。発電所の安全を守るためには、あらゆる可能性を想定し、一つ一つ丁寧に設計することが重要です。

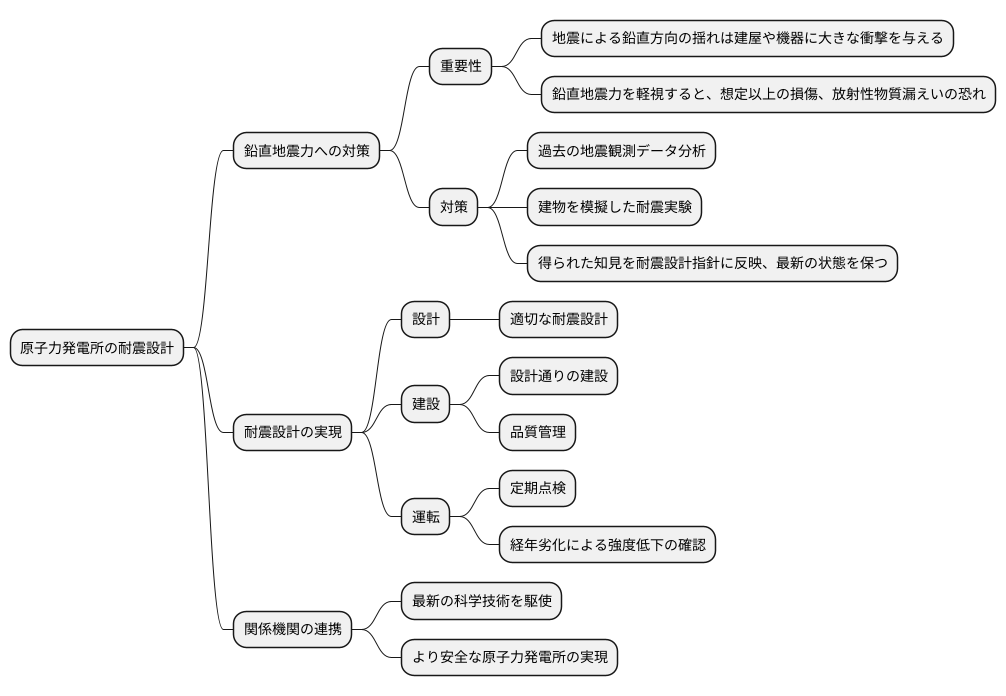

安全性の向上に向けて

原子力発電所は、地震のような自然災害時にも安全に稼働し続け、周辺地域への影響を最小限に抑えることが求められます。そのため、地震の揺れに対する備え、すなわち耐震設計は極めて重要です。中でも、鉛直方向に作用する地震の力、鉛直地震力を適切に考慮した耐震設計は、安全性を向上させる上で欠かせません。

地震は、水平方向だけでなく鉛直方向にも揺れを起こします。この鉛直方向の揺れが、建屋や機器に大きな衝撃を与えることがあります。鉛直地震力を軽視すると、想定以上の損傷が生じ、放射性物質の漏えいといった重大な事故につながる恐れがあります。そこで、過去の地震観測データの分析や、実際の建物を模擬した耐震実験などを積み重ね、鉛直地震力の影響をより正確に評価する方法を確立することが必要です。得られた知見は、耐震設計の指針に反映させ、常に最新の状態を保つことで、原子力発電所の安全性をさらに高めることができます。

耐震設計は机上の計算だけでなく、実際の建設段階や運転段階における適切な品質管理や点検を通して実現されます。設計通りに建設されているか、経年劣化により強度が低下していないかなどを定期的に確認することで、設計に基づいた安全性を確保することが重要です。原子力発電所の安全は、設計、建設、運転、それぞれの段階における不断の努力によって守られます。今後も、関係機関が連携し、最新の科学技術を駆使しながら、より安全な原子力発電所の実現に向けて取り組むことが大切です。

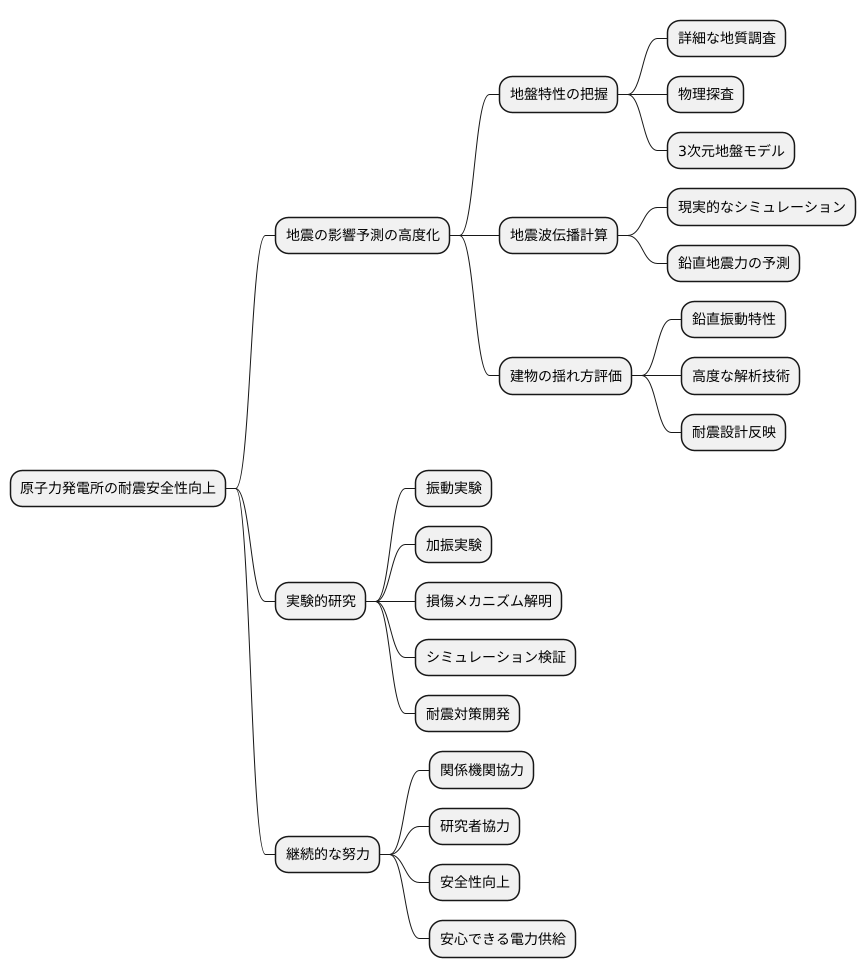

将来の課題と展望

原子力発電所は、国民生活に欠かせない電力を供給する重要な施設です。その安全性を確保するためには、地震の影響をより正確に予測し、耐震設計に反映させることが不可欠です。とりわけ、近年注目されている鉛直方向の地震力への対策は、将来の課題として重要性を増しています。

まず、地盤の特性をより詳細に把握する必要があります。地盤は地震波の伝わり方に大きく影響するため、地質構造や土質力学的な性質を綿密に調査する技術の開発が求められます。ボーリング調査に加え、物理探査などの手法を組み合わせ、地盤の三次元的なモデルを構築することで、より現実に近い状況を再現できるようになります。

次に、地震波の伝播を精密に計算する技術の高度化が必要です。地盤のモデルに基づき、地震波がどのように地表に到達し、構造物に作用するかをシミュレーションします。このシミュレーション技術の精度を高めることで、鉛直地震力の大きさをより正確に予測することが可能になります。

さらに、建物の揺れ方を正確に評価する技術の開発も重要です。地震波によって建物は複雑な揺れ方を示します。特に鉛直地震力は、建物の水平方向の揺れとは異なる影響を与えるため、鉛直方向の振動特性を正確に捉える必要があります。建物の形状や材質、内部構造などを考慮した高度な解析技術を用いることで、建物の挙動をより詳細に予測し、耐震設計に反映させることができます。

加えて、実験的研究も欠かせません。実際の建物の部材や縮小模型を用いた振動実験や、地震波を模擬した加振実験などを通じて、鉛直地震力による建物の損傷メカニズムを解明します。これらの実験データは、シミュレーション技術の検証や、より効果的な耐震対策の開発に不可欠です。

これらの研究開発は、いずれも高度な専門知識と技術を必要とするものです。関係機関や研究者などが協力し、継続的な努力を続けることで、原子力発電所の安全性を向上させ、将来の安心できる電力供給体制を確立することが期待されます。
