余熱とは何か

原子炉は、運転を停止してもすぐに冷えるわけではありません。燃料内部では、核分裂によって生成された様々な放射性物質が、より安定な状態へと変化していきます。この過程でエネルギーが放出され、熱が発生し続けます。これが余熱です。余熱は、崩壊熱とも呼ばれます。

原子炉が稼働している時は、ウランなどの核燃料が核分裂連鎖反応を起こし、莫大な熱を発生させます。この熱を利用して水を沸騰させ、蒸気タービンを回し、発電を行います。原子炉を停止させると、この核分裂連鎖反応は止まります。しかし、核分裂によって既に生成された放射性物質は、依然として不安定な状態にあります。これらの物質は、放射線を出しながら崩壊し、より安定な原子核へと変化していきます。この崩壊の過程で放出されるエネルギーが、余熱の源なのです。

余熱の量は、原子炉の運転状況や停止後の時間によって変化します。原子炉を停止させた直後は、余熱が最も高く、原子炉の出力の数パーセント程度に達します。その後、時間とともに放射性物質の崩壊が進むにつれて、余熱は徐々に減少していきます。とはいえ、完全に冷えるまでは数日から数週間という長い期間がかかります。そのため、原子炉を停止した後も、長期間にわたって冷却を続ける必要があるのです。

余熱を適切に除去できなければ、原子炉内の温度が上昇し、燃料や原子炉容器などの重要な機器が損傷する可能性があります。最悪の場合、炉心溶融のような深刻な事故につながる恐れもあります。そのため、原子炉の設計においては、余熱を除去するための冷却システムを設けることが不可欠です。この冷却システムは、停電時など、あらゆる状況下でも確実に機能するように設計されており、原子炉の安全性を確保するための重要な役割を担っています。

余熱除去系の重要性

原子力発電所において、安全な運転を維持するために最も重要な設備の一つが余熱除去系です。この設備は、原子炉が運転を停止した後も、核燃料からは熱が放出され続けるため、この熱、すなわち崩壊熱を安全に取り除く役割を担っています。原子炉が停止している間も、核燃料の崩壊は続くため、崩壊熱が発生し続けます。この熱を適切に除去しなければ、原子炉内の温度は上昇し続け、最悪の場合、炉心の損傷、ひいては炉心溶融という深刻な事故を引き起こす可能性があります。

余熱除去系は、原子炉内の冷却材を循環させることで、崩壊熱を運び出し、原子炉を冷却します。この冷却材は、熱交換器を通して外部の冷却水へと熱を伝え、最終的には大気や海へと放出されます。このようにして、原子炉内の熱を段階的に外部へ逃がすことで、原子炉の過熱を防いでいるのです。

余熱除去系の重要性を鑑み、原子力発電所では複数の余熱除去系を備えるなど、多重化による安全対策が講じられています。これは、一つの系統が故障した場合でも、他の系統が機能することで、崩壊熱の除去を継続できるようにするための工夫です。さらに、これらの設備は定期的な点検や試験を行い、常に正常に機能する状態を維持することで、原子力発電所の安全運転を支えています。これらの点検や試験は、法令で定められた手順に従って厳格に実施され、その記録は綿密に管理されています。原子力発電所の安全性を確保するためには、余熱除去系の信頼性を維持することが何よりも重要なのです。

沸騰水型原子炉における余熱除去

沸騰水型原子炉は、発電を終えて停止した後も、核分裂生成物の崩壊熱によって高温状態が続きます。この熱を取り除くために、余熱除去系（RHR）という重要な安全設備が備えられています。RHRは、停止時冷却モード以外にも、様々な運転モードを持つことで、原子炉の安全な運転を支えています。

まず、原子炉が運転中に何らかの異常が発生し、原子炉を緊急停止させる必要がある場合を想定してみましょう。このような原子炉隔離時には、原子炉内の圧力が高くなる可能性があります。この圧力を制御し、安全な範囲内まで下げるために、RHRは蒸気凝縮モードに切り替わります。このモードでは、原子炉内の蒸気を冷却し、水に戻すことで圧力を下げます。

次に、原子炉内の圧力が急激に上昇した場合、圧力抑制プールと呼ばれる巨大なプールに蒸気を逃がし、圧力を下げる安全設計が採用されています。このプールに蒸気が流れ込むと、プールの水温が上昇します。このプールの水温を適切な範囲に保つために、RHRは圧力抑制室プール水冷却モードに切り替わり、プール水を冷却します。

さらに、使用済み燃料は、燃料プールと呼ばれるプールで冷却・保管されます。通常、燃料プールは専用の冷却系で冷却されますが、万一、この冷却系が故障した場合に備え、RHRは燃料プール冷却モードに切り替わり、燃料プールの水を補助的に冷却する機能も持っています。

このように、RHRは複数のモードを備え、原子炉の状態や状況に応じて運転モードを自動または手動で切り替えることで、原子炉の安全な運転を支えています。原子力発電所の運転員は、これらのモードの機能、操作手順、そして緊急時の対応について、高度な訓練と知識を身につけています。

冷却材喪失事故への対応

原子力発電所において、炉心を冷やす冷却材が失われる冷却材喪失事故は、重大な事故の一つです。このような事態に備え、安全装置として余熱除去系が重要な役割を担っています。

普段、原子炉は核分裂反応によって莫大な熱を生み出します。運転停止後も、核分裂生成物の崩壊熱により炉心は高温状態を維持します。この熱を取り除くのが余熱除去系の主な仕事です。しかし、冷却材喪失事故のような緊急事態が発生した場合、余熱除去系は非常用炉心冷却系の一部として作動し、炉心の損傷を防ぐための冷却機能を果たします。

冷却材喪失事故が発生すると、原子炉内の圧力と水位は急激に低下します。この時、余熱除去系は自動的に非常用炉心冷却系の低圧注水系として起動し、炉心に注水することで冷却を開始します。原子炉水位が回復した後も、崩壊熱による炉心の温度上昇を抑えるため、余熱除去系は継続して冷却を行います。

さらに、冷却材喪失事故発生時は、原子炉格納容器内にも放射性物質を含む蒸気が充満し、圧力と温度が上昇する可能性があります。この圧力と温度の上昇を抑え、放射性物質の環境への漏洩を防ぐため、余熱除去系は格納容器スプレイ冷却系としての機能も備えています。運転員の操作によって系統の経路を切り替えることで、余熱除去系は格納容器内に冷却水を噴霧し、蒸気を冷却、凝縮させることで格納容器内の圧力と温度を低下させます。

このように、余熱除去系は通常運転時だけでなく、冷却材喪失事故のような緊急時にも炉心を冷却し、格納容器の健全性を維持することで、原子力発電所の安全性を確保する上で極めて重要な役割を担っています。多様な機能を備え、状況に応じて自動または手動で切り替わることで、様々な事故シナリオに対応できるよう設計されているのです。

多様な機能を持つシステム

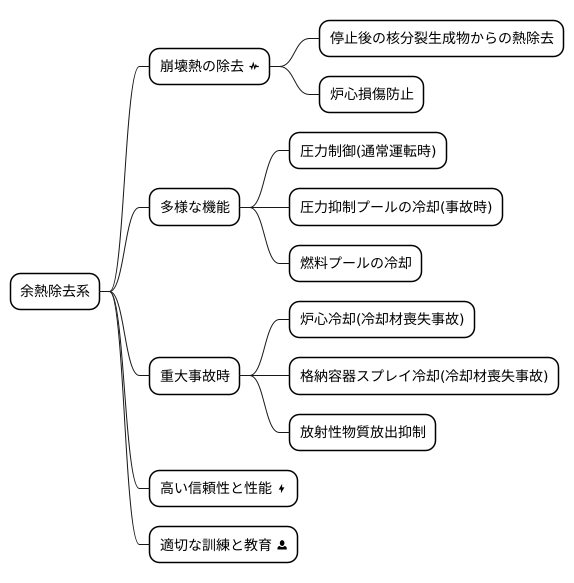

原子炉には、様々な運転状況に対応できる多機能なシステムが備わっています。その一つが余熱除去系です。このシステムは、原子炉の安全を保つ上で欠かせない様々な機能を担っており、原子力発電所を安全に運転するために無くてはならない存在です。

まず、余熱除去系の最も重要な役割は崩壊熱の除去です。原子炉は停止した後も、核分裂生成物の崩壊によって熱が発生し続けます。これを崩壊熱と呼びます。余熱除去系は、この崩壊熱を適切に取り除き、原子炉の温度を安全な範囲内に保つ役割を担います。もし、崩壊熱が除去されないと、原子炉内の温度が上昇し、炉心損傷などの重大な事故につながる可能性があります。

崩壊熱の除去以外にも、余熱除去系は多様な機能を備えています。原子炉の運転中は、原子炉内の圧力を一定に保つ圧力制御の役割を担います。また、事故時にも重要な役割を果たします。例えば、圧力抑制プール内の水の冷却を行います。圧力抑制プールは、事故時に原子炉内の圧力を下げるための重要な設備です。余熱除去系は、このプールの水を冷却することで、圧力抑制機能を維持します。さらに、使用済み燃料を保管する燃料プールの冷却も担います。使用済み燃料も崩壊熱を発生するため、燃料プールの水温を適切に管理する必要があります。

加えて、冷却材喪失事故のような重大な事故が発生した場合、余熱除去系は炉心を冷却し、原子炉格納容器内へのスプレイ冷却を行うことで、放射性物質の放出を抑える役割も担います。このように、余熱除去系は通常運転から事故時まで幅広い状況に対応できる、まさに多機能なシステムと言えます。

これらの機能を確実に果たすため、余熱除去系には高い信頼性と性能が求められます。また、システムは複雑なため、運転員は適切な訓練と教育を受けることで、その機能を深く理解し、正しく運用できるようにならなければなりません。原子力発電所の安全な運転には、余熱除去系の存在が不可欠です。
