ＤＮＢと原子炉の安全性

ＤＮＢと原子炉の安全性

沸騰と熱の移動

物質を温めると、その状態は固体から液体、そして液体から気体へと変化します。液体が気体へと変化する現象を沸騰といいます。この沸騰という現象は、熱の移動を伴います。

熱いお湯に氷を入れると氷は溶けて水になり、やがて周りの水と温度が同じくなります。これは熱が熱いお湯から冷たい氷へと移動したからです。沸騰も同様に、熱が移動することで起こります。例えば、やかんに水を入れて火にかけると、やかんの底から熱が水へと移動し、水が温められます。そして、水が十分に温められると沸騰が始まり、水蒸気へと変化します。

この沸騰という現象を理解する上で、過熱度と熱流束という二つの重要な要素があります。過熱度とは、熱源の温度と沸点の差を表します。例えば、やかんの底の温度が120度で、水の沸点が100度だとすると、過熱度は20度になります。熱流束とは、単位時間あたりに単位面積を通過する熱量のことです。簡単に言えば、熱の移動の勢いを表します。

過熱度と熱流束の関係を示したものが沸騰曲線です。この曲線は、熱流束が増加するにつれて沸騰の様子がどのように変化するかを示しています。沸騰の初期段階では、核沸騰と呼ばれる現象が起こります。熱源の表面に小さな気泡が多数発生し、水面へと浮上していきます。この気泡の発生と浮上によって、水が対流を起こし、かき混ぜられます。この対流によって熱が効率よく伝わるため、核沸騰は非常に高い熱伝達効率を誇ります。つまり、少ない熱量で効率よく液体を温めることができるのです。

核沸騰離脱（ＤＮＢ）とは

加熱された金属表面に液体を接触させると、沸騰という現象が起こります。沸騰には、大きく分けて発泡沸騰、核沸騰、遷移沸騰、膜沸騰の４つの段階があります。核沸騰とは、加熱面上に多数の気泡が発生し、成長、離脱を繰り返す沸騰形態です。この核沸騰状態では、熱の移動が非常に効率的に行われます。しかし、熱の供給量、すなわち熱流束をさらに増していくと、ある点で沸騰の様相が大きく変化します。この変化点を核沸騰離脱（ＤＮＢ）と呼びます。

ＤＮＢに達すると、加熱面から発生する気泡の量が急激に増加し、気泡同士が合体して薄い蒸気の膜を形成するようになります。この蒸気の膜は、加熱面と液体の直接的な接触を妨げるため、熱の移動を阻害します。液体は蒸気よりも熱をよく伝えるため、蒸気の膜で覆われた加熱面は、液体と直接触れていた時と比べて、熱を伝えにくくなるのです。熱が伝わりにくくなると、加熱面の温度は急激に上昇します。この急激な温度上昇は、原子炉やボイラーのような高温高圧で稼働する機器にとって、重大な損傷を引き起こす危険性があります。

ＤＮＢ発生時の熱流束を限界熱流束と呼びます。限界熱流束は、沸騰する液体の種類や圧力、加熱面の形状など、様々な要因に影響を受けます。ＤＮＢが発生し、限界熱流束を超えると、核沸騰から遷移沸騰に移行します。遷移沸騰では、加熱面は部分的に蒸気の膜で覆われ、不安定な状態となります。この状態では、熱伝達が悪化し、機器の損傷につながる可能性があるため、限界熱流束を超えないように運転することが重要です。

原子炉におけるＤＮＢの重要性

原子炉は、核分裂反応を利用して莫大なエネルギーを生み出します。この反応では、莫大な熱が発生するため、原子炉の安全な運転のためには、この熱を適切に取り除くことが非常に重要です。この熱除去の役割を担うのが冷却水です。冷却水は原子炉内を循環し、燃料棒から熱を吸収することで原子炉を冷却します。

この冷却過程において、沸騰現象は重要な役割を担います。燃料棒の表面で冷却水が沸騰し、蒸気に変化することで効率的に熱を除去します。しかし、沸騰にはある危険が潜んでいます。それは、限界熱流束、いわゆるＤＮＢ（Departure from Nucleate Boiling核沸騰からの離脱）と呼ばれる現象です。

ＤＮＢとは、燃料棒表面の熱流束がある値を超えたときに、沸騰様式が変化する現象です。核沸騰と呼ばれる通常の沸騰状態では、燃料棒表面に多数の気泡が発生し、この気泡が熱を効率的に運び去ります。しかし、熱流束が限界値を超えると、この気泡が燃料棒表面を覆う蒸気の膜に変化します。この膜は熱伝導率が低いため、燃料棒から冷却水への熱伝達が阻害されます。結果として、燃料棒の表面温度が急激に上昇し、最悪の場合、燃料棒の損傷や溶融につながる可能性があります。

このような深刻な事態を避けるため、原子炉の設計および運転においては、ＤＮＢが発生しないよう、様々な対策が講じられています。例えば、冷却水の流量や圧力、温度を適切に制御することで、燃料棒表面の熱流束を限界値以下に保ちます。また、燃料棒の材質や形状を工夫することで、ＤＮＢが発生しにくい設計が採用されています。さらに、原子炉の運転中は、常に監視装置を用いて燃料棒の状態を監視し、ＤＮＢ発生の兆候を早期に検知できる体制が整えられています。このように、ＤＮＢへの対策は原子炉の安全性確保に不可欠な要素となっています。

加圧水型原子炉（ＰＷＲ）におけるＤＮＢ対策

加圧水型原子炉（ＰＷＲ）は、高圧の冷却水を循環させることで、原子炉内での水の沸騰を抑える仕組みです。水は圧力が高いほど沸点が高くなる性質を持つため、ＰＷＲでは高い圧力を維持することで、高温でも液体の状態を保ち、効率的に熱を取り出すことができます。しかし、想定外の事象や機器の不具合などによる異常な変化時には、炉心内の特定箇所に熱の集中が発生し、冷却水の流れが乱れることがあります。このような状況では、燃料棒の表面に沿って流れる冷却水が部分的に蒸気に変化し、燃料棒と冷却水の間に蒸気の膜が形成される現象、いわゆる「限界熱流束（ＤＮＢDeparture from Nucleate Boiling）」が生じる可能性があります。ＤＮＢが発生すると、燃料棒の表面温度が急激に上昇し、燃料棒の損傷につながる恐れがあります。

このような事態を避けるため、ＰＷＲでは様々な対策が講じられています。まず、通常運転時において燃料棒表面の熱流束が限界熱流束を超えないよう設計されています。具体的には、炉心内の冷却水の流量や圧力、燃料棒の配置などを最適化することで、熱の発生と冷却のバランスを適切に保っています。さらに、万が一、異常な過渡変化が生じた場合でも、燃料棒の局所的な熱流束が限界熱流束を超えないように、多重の安全装置が備えられています。例えば、冷却材ポンプの回転数を制御することで冷却水の流量を調整したり、制御棒を挿入することで核分裂反応を抑制し、熱の発生量を減少させる仕組みが挙げられます。

加えて、ＰＷＲは炉心の状態を常時監視するシステムを備えています。このシステムは、炉心内の様々な箇所の温度や圧力、中性子束などを計測し、ＤＮＢ発生の兆候を早期に捉えることができます。もし、ＤＮＢ発生の可能性が高まったと判断された場合には、自動的に安全装置が作動し、原子炉を安全な状態に停止させます。このように、ＰＷＲは多層的な安全対策を施すことで、ＤＮＢによる燃料棒の損傷を防ぎ、原子炉の安全運転を確保しています。

安全な原子力発電のために

原子力発電は、二酸化炭素を排出しない、環境に優しい発電方法として注目されています。しかし、その安全性を確保することは何よりも重要です。原子炉の安全性を脅かす現象の一つに、冷却材の沸騰による正の反応度係数が挙げられます。これは、冷却材の温度上昇に伴い、冷却材中の泡（蒸気）が増加することで中性子の吸収量が減り、核分裂反応が促進される現象です。この現象は、出力上昇に繋がり、最悪の場合、燃料の損傷や炉心の損傷に繋がる恐れがあります。この現象は冷却材の密度変化に起因するため、密度係数と呼ばれることもあります。特に沸騰水型原子炉（BWR）ではこの現象が顕著に現れるため、この正の反応度係数を抑制するために、深い理解と適切な対策が必要です。

この正の反応度係数は、原子炉の設計段階で詳細な解析を行い、適切な炉心設計を行うことで抑制することができます。例えば、燃料集合体の配置や制御棒のパターンを最適化することで、反応度係数を負の値にする、もしくは正の値であっても十分に小さい値にすることが可能です。また、運転中においても、原子炉の状態は常に監視され、冷却材の温度や圧力、中性子束などが厳密に制御されています。運転員は、これらのパラメータを監視し、異常な兆候を早期に検知することで、適切な処置を講じることができます。例えば、制御棒を挿入することで核分裂反応を抑制し、出力上昇を抑えることができます。これらの多重防護により、原子炉の安全な運転が維持されています。

原子力発電は、将来のエネルギー供給を担う重要な役割を担っています。更なる安全技術の向上、特に冷却材の密度変化に起因する正の反応度係数の抑制は、原子力発電の安全性と信頼性を高め、より持続可能な社会の実現に貢献すると考えられます。

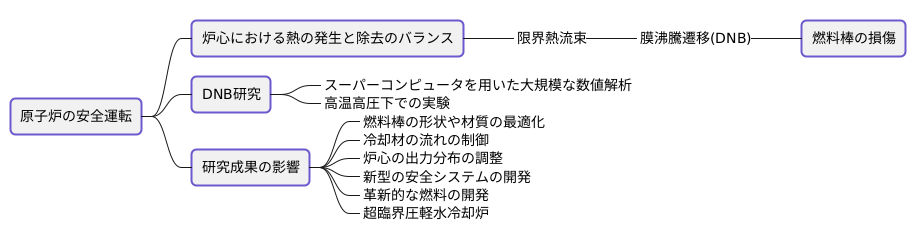

将来の原子炉設計への影響

原子炉の安全な運転において、炉心における熱の発生と除去のバランスは極めて重要です。このバランスが崩れ、燃料棒の表面温度が急激に上昇する現象を限界熱流束といいます。限界熱流束を超えると、燃料棒の表面に蒸気の膜が発生し、熱伝達が悪化する現象（膜沸騰遷移、Departure from Nucleate Boiling、略してＤＮＢ）が生じます。ＤＮＢは燃料棒の損傷につながる可能性があるため、原子炉の設計と運転において極めて重要な課題となっています。

現在、ＤＮＢに関する研究は世界中で精力的に行われています。ＤＮＢ現象のメカニズムをより深く理解し、限界熱流束をより正確に予測する技術の開発は、より安全で高効率な原子炉を実現するために不可欠です。これらの研究では、スーパーコンピュータを用いた大規模な数値解析や、高温高圧下での実験など、最先端の技術が活用されています。

これらの研究成果は、将来の原子炉設計に大きな影響を与えるでしょう。例えば、燃料棒の形状や材質の最適化、冷却材の流れの制御、あるいは炉心の出力分布の調整など、様々な設計要素に反映されることが期待されます。また、事故発生時の熱除去能力を向上させるための新型の安全システムの開発にも貢献するでしょう。

さらに、ＤＮＢ研究は、革新的な燃料の開発にも役立ちます。より高い熱伝導率を持つ燃料や、高温に耐える燃料の開発は、原子炉の安全性と効率性を飛躍的に向上させる可能性を秘めています。冷却システムの改良も重要な課題です。例えば、超臨界圧軽水冷却炉のように、より高い熱効率を実現できる冷却システムの開発が進められています。これらの技術革新は、ＤＮＢへの理解に基づいて実現されるものであり、原子力発電の将来を大きく変える可能性を秘めています。
