クリープ現象とは

クリープ現象とは、高温の環境下で一定の荷重がかかり続けると、時間とともに材料が変形していく現象のことを指します。この現象は、まるで粘土に力を加え続けると徐々に形が変わっていくように、ゆっくりとですが確実に進行します。高温で稼働する機器にとって、クリープ現象は無視できない重要な問題です。

火力発電所では、タービンブレードが高温高圧の蒸気で回転することで発電機を回し、電力を生み出しています。しかし、この高温環境下ではタービンブレードにクリープ現象が発生し、ブレードが伸びたり曲がったりする可能性があります。もしブレードが変形し、タービンケーシングに接触してしまうと、タービンブレードが破損し、発電所の運転停止に繋がる恐れがあります。

原子力発電所でもクリープ現象は深刻な問題です。原子炉の構造材は、高温高圧の冷却材や核燃料からの放射線に常にさらされています。このような過酷な環境下では、構造材のクリープ変形によって原子炉の安全性が損なわれる可能性があります。最悪の場合、放射性物質の漏洩といった重大事故に繋がる危険性も懸念されます。

これらの例からもわかるように、高温で稼働する機器において、クリープ現象は安全な運転を脅かす重大な要因となり得ます。そのため、クリープ現象を抑制するために様々な対策が講じられています。具体的には、クリープに強い耐熱材料を使用したり、部品の形状や寸法を工夫して応力を分散させたり、運転温度を適切に管理するといった対策が挙げられます。また、定期的な点検や検査を行い、クリープによる変形を早期に発見することも重要です。このように、クリープ現象への深い理解と適切な対策は、エネルギー供給の安定性と安全性を確保するために不可欠です。

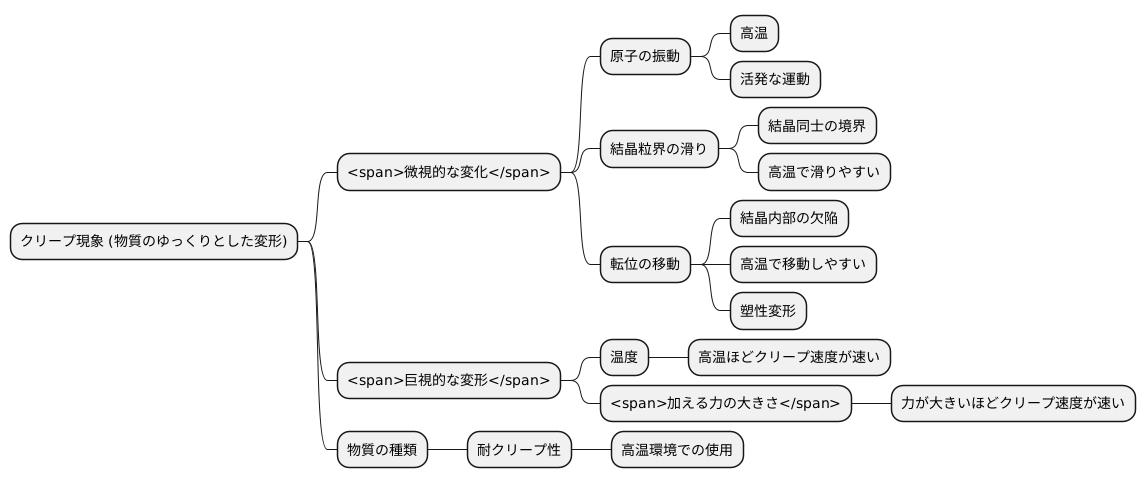

発生の仕組み

物質がゆっくりと変形する現象、これをクリープ現象と呼びます。この現象は、物質を構成する原子や結晶構造の変化によって起こります。

物質を加熱すると、構成する原子の振動が激しくなります。高温下では、原子はより大きなエネルギーを持って動き回り、まるで活発な人混みのように振る舞います。この活発な運動により、結晶粒界と呼ばれる結晶同士の境界で滑りが発生しやすくなります。結晶粒界は、異なる方向を向いた結晶が出会う場所で、いわば物質内部の境界線のようなものです。高温下では、この境界線で原子がより滑りやすくなり、物質全体の変形へと繋がります。

また、結晶の内部にも転位と呼ばれる欠陥が存在します。これは結晶構造の規則性が乱れた部分で、高温下ではこの転位が移動しやすくなります。転位の移動は、物質内部の原子の並び替えを促進し、塑性変形と呼ばれる永久的な変形を引き起こします。まるで積み木の一部をずらすように、転位の移動が物質の形状を少しずつ変えていくのです。

このような、原子レベルの微視的な変化が積み重なることで、肉眼で見える巨視的な変形、つまりクリープ現象として現れます。温度が高いほど原子の運動エネルギーは大きくなるため、クリープの進行速度も速くなります。これは、温度が高いほど人混みの動きが活発になるように、原子の動きも激しくなり、変形が促進されることを意味します。

さらに、加える力の大きさもクリープの速度に影響を与えます。力が大きいほど、結晶粒界の滑りや転位の移動が促進され、クリープが速く進行します。これは、強い力で押せば変形が速くなるように、物質に加わる力もクリープの速度を左右する要因となります。

物質の種類によってもクリープの発生しやすさは異なります。耐クリープ性に優れた材料は、高温でも変形しにくい性質を持ち、発電所や航空機エンジンなど、高温環境で使用される機器の設計において重要な要素となります。これは、高温に耐えられる頑丈な材料を選ぶことで、機器の安全性を確保できることを示しています。

クリープの段階

物体に一定の荷重をかけ続けると、時間とともにゆっくりと変形していく現象、クリープ。このクリープの進行は一定ではなく、時間経過とともに変化し、大きく三つの段階に分けられます。

第一段階は過渡クリープと呼ばれ、変形速度が徐々に減少していく期間です。荷重を加えた直後は、物質内部の原子は比較的容易に移動し、変形が速やかに進みます。しかし、時間の経過とともに物質内部で変形に対する抵抗力が増加し、原子の移動が抑制されるため、変形速度は次第に遅くなっていきます。これは、結晶構造を持つ金属材料では、転位の発生や移動が妨げられることなどに起因すると考えられています。

第二段階は定常クリープと呼ばれ、変形速度が一定になる期間です。この段階では、変形を促進する力と抵抗する力が釣り合った状態にあります。物質内部では、原子の移動と転位の発生・消滅、再配列などが動的に繰り返され、巨視的には一定の変形速度が維持されます。この段階のクリープ速度は、温度や荷重に強く依存し、材料の耐クリープ性を評価する上で重要な指標となります。多くの機器は、この定常クリープの段階で運用されるよう設計されており、この段階のクリープ速度を正確に予測することが、機器の寿命を予測する上で重要となります。

第三段階は加速クリープと呼ばれ、変形速度が再び増加し、最終的には破断に至る期間です。この段階では、物質内部に微小な亀裂や空洞が発生・成長し、材料の強度が低下していきます。これらの亀裂は、結晶粒界などに沿って進展し、最終的に連結することで破断に至ります。この段階では、変形速度は時間の経過とともに急激に増加するため、機器の安全性確保の観点から、この段階に至る前に適切な対策を講じる必要があります。それぞれの段階の長さは、温度や荷重、材料の種類によって大きく変化するため、機器の設計や運用においては、これらの条件を考慮したクリープ特性の評価が不可欠です。

重要な特性値

高温で長時間一定の力を受ける材料は、時間とともにゆっくりと変形していく現象、すなわちクリープ現象を起こします。この現象は火力発電所のタービンや原子炉など、高温高圧環境で使用される機器の設計において特に重要な考慮事項となります。材料のクリープ特性を評価する上で、クリープ速度とクリープ破断強度という二つの特性値は極めて重要です。

クリープ速度とは、一定の温度と荷重のもとで、材料が単位時間あたりにどれだけ変形するかを示す尺度です。簡単に言うと、クリープ速度が小さいほど、材料の耐クリープ性が高い、つまりクリープ変形に対する抵抗力が大きいことを意味します。例えば、同じ温度と荷重条件下で、材料Aのクリープ速度が材料Bよりも小さい場合、材料Aの方がクリープ変形しにくく、形状を維持しやすいと考えられます。

一方、クリープ破断強度とは、一定の温度と荷重のもとで、材料が破壊に至るまでの時間を示す尺度です。クリープ破断強度が高いほど、材料は高温での耐久性が高いと言えます。言い換えれば、同じ温度と荷重条件下で、材料Aのクリープ破断強度が材料Bよりも高い場合、材料Aの方がより長い時間破断せずに耐えることができると言えます。

これらの特性値は、機器の設計や材料選定において重要な指標となります。例えば、火力発電所のタービンブレードは高温高圧の蒸気に晒されるため、高いクリープ破断強度と小さなクリープ速度を持つ材料が求められます。これらの特性値を適切に評価し、材料選定や設計に反映させることで、機器の安全性を確保し、より長い期間安定して運転することが可能となります。また、定期的な検査や適切なメンテナンスを行うことで、クリープによる損傷を早期に発見し、事故を未然に防ぐことも重要です。

対策と課題

機器が高温にさらされると、ゆっくりと変形したり、壊れたりする現象、いわゆる「クリープ」が起こります。このクリープを防ぐために、様々な取り組みが行われています。材料の改良は、その中心となる対策の一つです。高温に耐えられる、つまり耐クリープ性を持つ新しい合金の開発は、材料科学の重要な研究テーマとなっています。より強い材料を開発することで、高温下でも機器が変形しにくくなります。

機器を冷やす技術の向上も、クリープを防ぐ有効な手段です。温度が低いほどクリープの発生は抑えられるため、効率的に機器を冷やすことで、安全に運用できるようになります。冷却技術の進歩は、より高い温度で動作する機器の開発にも繋がります。

機器の構造を見直すことも重要です。設計の段階で、力のかかり方が均一になるように工夫することで、一部分に力が集中して変形してしまうのを防ぎます。また、変形しやすい部分をあらかじめ組み込んでおくことで、クリープによる変形を吸収できる構造にすることも可能です。

しかし、発電や航空宇宙といった分野では、より高温、高圧の環境で使用できる機器への需要が高まっています。このような極限環境では、これまでの対策だけでは不十分な場合もあります。より高度なクリープ対策技術の開発は、これらの分野の進歩に欠かせません。将来、技術開発が進むことで、より安全で高性能な高温機器が実現すると期待されています。
