高温構造設計：未来の原子炉への挑戦

高温構造設計：未来の原子炉への挑戦

高温環境での設計の難しさ

原子炉のような高温環境で動作する機器の設計は、様々な困難を伴います。中でも高速増殖炉は、軽水炉に比べてはるかに高い温度で運転されるため、従来の設計手法をそのまま適用することはできません。高温環境では、金属材料の強度が低下するという問題が生じます。これは、高温になると金属原子の熱運動が活発になり、原子間の結合力が弱まるためです。このため、同じ荷重がかかっても、高温ではより大きな変形が生じ、最悪の場合、機器の破損に繋がることがあります。

さらに、高温ではクリープと呼ばれる現象も顕著になります。クリープとは、一定の荷重がかかった状態で、時間とともに材料が変形していく現象です。高温環境ではこのクリープ変形が加速的に進行し、機器の形状変化を引き起こし、本来の機能を損なう可能性があります。特に、高速増殖炉のように長期間にわたって高温にさらされる機器では、クリープの影響を十分に考慮した設計が不可欠です。

また、急激な温度変化も大きな問題となります。原子炉の起動や停止時には、機器の温度が急激に変化します。この温度変化によって、機器内部に熱応力が発生します。熱応力は、温度差によって材料が膨張・収縮しようとする際に生じる内部応力です。この熱応力が過大になると、ひび割れ等の損傷が発生し、機器の寿命を縮める原因となります。

これらの課題を克服するために、高度な解析技術を用いた設計が必要となります。例えば、有限要素法などの数値解析手法を用いて、機器内部の温度分布や応力分布を正確に予測し、クリープ変形量を評価することで、最適な形状や材料を選定する必要があります。また、特別な設計手法として、熱応力を低減するための構造設計や、クリープ変形に耐えうる材料の開発なども重要となります。これらの高度な技術を駆使することで、高温環境でも安全かつ安定して稼働する機器を実現することができます。

軽水炉と高速炉の違い

原子力発電所の中核をなす原子炉には、大きく分けて軽水炉と高速炉の二種類があります。どちらも原子核分裂の際に発生する熱を利用して電気を作りますが、その仕組みや構造には大きな違いがあります。

軽水炉は、水を減速材兼冷却材として使用し、比較的に低い温度で運転されます。そのため、原子炉の設計においては、金属材料の強度低下や亀裂の発生といった現象に特に注意を払う必要があります。具体的には、金属材料が延びて破断する延性破断や、繰り返し負荷によって破損する疲労破断といった現象への対策が重要です。原子炉の構造材は、長期間にわたって安定した強度を保つように設計されなければなりません。

一方、高速炉は、中性子を減速せずに核分裂反応を起こし、４００度を超える高温で運転されます。この高温環境下では、金属材料が時間とともに変形するクリープ現象が顕著に現れます。クリープ現象は、高温で一定の荷重がかかり続けると材料がゆっくりと変形する現象で、原子炉の安全性を脅かす可能性があります。したがって、高速炉の設計では、このクリープ現象への対策が欠かせません。具体的には、クリープ現象に強い耐熱合金を使用したり、構造を工夫して応力集中を避けるなどの対策が必要です。

さらに、高速炉では、炉心入口と出口の温度差が１５０度と非常に大きいため、熱膨張による影響も大きくなります。また、冷却材にナトリウムを使用していることも、熱応力の増大に影響を与えます。ナトリウムは熱伝導率が高いため、局所的な温度変化が大きくなりやすく、軽水炉に比べて熱応力が大きくなります。これらの要因により、高速炉の構造設計には、軽水炉とは異なる高度な技術と緻密な計算が必要となります。 材料の選定、構造設計、そして運転管理に至るまで、軽水炉とは異なるアプローチが必要となるのです。

熱応力への対策

高速炉は、核分裂反応によって発生する莫大な熱エネルギーを利用して電気を生み出す装置です。この莫大な熱は大きな力を生み出し、装置の各部に負担をかけるため、熱によるひずみが高速炉の設計において重要な課題となります。この熱によるひずみを熱応力と呼びますが、特に原子炉の起動や停止、あるいは異常事態発生時など、温度が急激に変化する際には、機器に大きな熱応力が発生し、損傷や劣化を招く可能性があります。

このような熱応力による悪影響を抑えるため、様々な対策が講じられています。その一つが、原子炉容器内面に設置されるサーマルライナーと呼ばれる構造です。原子炉容器内面は、高温の冷却材に直接さらされるため、大きな温度変化を受けやすい場所です。サーマルライナーは、この温度変化を和らげる役割を担います。具体的には、サーマルライナーと原子炉容器本体の間に空間を設け、冷却材の流れを制御することで、容器本体への熱の伝わり方を穏やかにし、急激な温度変化を防ぎます。これにより、原子炉容器本体にかかる熱応力を抑え、安全性を高めています。

サーマルライナー以外にも、様々な対策が取られています。断熱構造を採用することで、熱の移動を抑制し、温度変化を緩やかにする工夫も凝らされています。また、原子炉容器の外壁を冷却することによって、容器全体の温度上昇を抑え、熱応力の発生を抑える工夫も行われています。さらに、配管を薄肉化することで、熱による膨張や収縮を吸収しやすくし、熱応力の発生を低減する効果も期待されています。高速炉においては、これらの熱応力への対策を積み重ねることで、安全で安定した運転を実現しています。

特殊な設計手法

高速炉は、非常に高い温度で運転されるため、通常の原子炉とは異なる特別な設計の工夫が必要です。この高温環境では、金属材料が時間とともにゆっくりと変形する現象、いわゆるクリープ現象が発生しやすいため、機器の寿命や安全性を確保するために特別な設計手法が必要となります。

高速炉の設計では、このクリープ現象を正確に予測することが不可欠です。そこで、「非弾性解析コード」と呼ばれる高度な計算プログラムが開発され、活用されています。このプログラムは、複雑な物理現象を数値的に解析することで、クリープによって材料がどのように変形していくかを予測します。これにより、機器の寿命を事前に評価し、安全な運転期間を設定することが可能になります。

さらに、高温環境では、温度差によって材料内部に発生する熱応力が問題となります。この熱応力は、機器の損傷や劣化につながる可能性があるため、熱応力を抑えるための様々な設計上の工夫が求められます。例えば、熱応力が集中しにくい形状の採用や、熱に強い材料の選定などが挙げられます。また、冷却材の流れを最適化することで、温度分布を均一化し、熱応力を低減させる工夫も重要です。

高速炉のような高温環境で運転される機器の設計には、長年の経験に基づく知見と、最新の解析技術の両方が不可欠です。安全性と信頼性を確保するために、高度な技術と緻密な計算に基づいた設計が行われています。絶え間ない研究開発によって、より安全で効率的な高速炉の実現に向けて技術革新が続けられています。

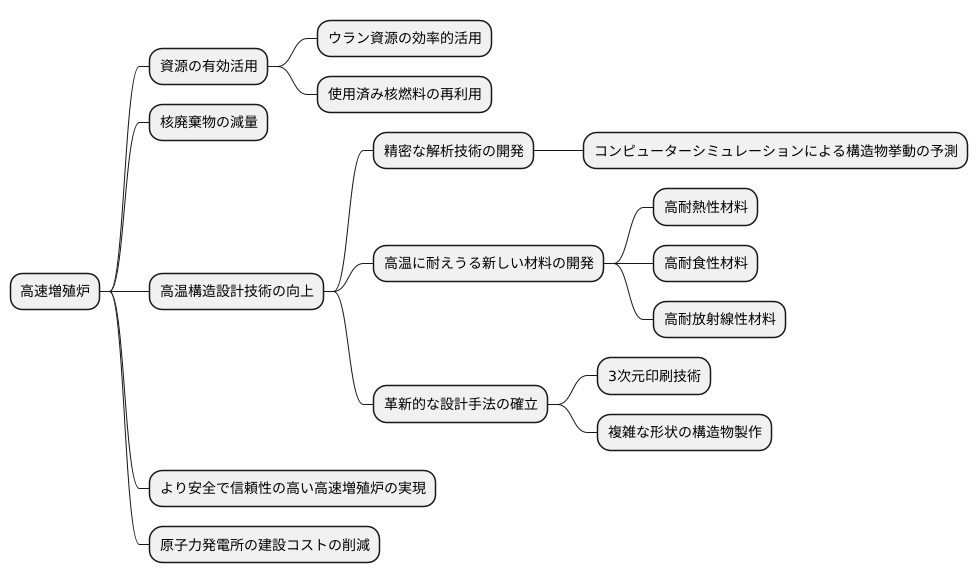

今後の展望

高速増殖炉は、将来の原子力発電所の中心となる技術として大きな期待を集めています。この炉は、ウラン資源をより効率的に活用できるだけでなく、使用済み核燃料を再処理して燃料として再利用できるため、資源の有効活用と核廃棄物の減量に大きく貢献します。高速増殖炉の実現には、高温環境下で稼働する炉心構造物の設計技術、すなわち高温構造設計技術の向上が欠かせません。これは、高温に耐えうる構造物を設計するだけでなく、長期間にわたる安定稼働を保証する高度な技術が求められるからです。

現在、高温構造設計技術の向上に向けて、様々な研究開発活動が精力的に進められています。その一つが、より精密な解析技術の開発です。コンピューターシミュレーションなどを活用し、高温高圧下での構造物の挙動をより正確に予測することで、最適な設計を実現しようとしています。同時に、高温に耐えうる新しい材料の開発も重要な課題です。既存の材料よりも高い耐熱性、耐食性、耐放射線性を備えた材料を開発することで、高速増殖炉の安全性を高め、寿命を延ばすことが期待できます。さらに、これまでの設計手法にとらわれない革新的な設計手法の確立も進められています。例えば、３次元印刷技術などを活用することで、従来の製造方法では不可能だった複雑な形状の構造物を製作できるようになり、性能の向上に繋がると期待されています。

これらの研究開発の成果は、より安全で信頼性の高い高速増殖炉の実現へと繋がるだけでなく、原子力発電所の建設コストの削減にも貢献すると考えられます。高温構造設計技術は、将来のエネルギー供給を支える重要な基盤技術として、更なる発展が期待されています。

安全性の確保

高温構造設計を行う上で、安全の確保は何よりも重要です。高い温度環境下では、材料の劣化や破損の危険性が増加するため、厳しい安全基準を満たさなければなりません。

設計の段階では、想定される様々な運転状況を考慮し、安全のために十分な余裕を持たせることが大切です。例えば、最高温度だけでなく、温度変化の速度や頻度、運転時間なども考慮する必要があります。また、使用する材料の特性を十分に理解し、高温での強度や耐久性、クリープ特性などを踏まえた設計を行う必要があります。さらに、想定外の事象が発生した場合にも、安全に停止できるような仕組みを組み込むことが重要です。

設計だけでなく、運転開始後も安全確保のための取り組みは継続されます。定期的な検査や保守を通して、機器の状態を常に監視し、異常の早期発見に努めます。検査では、非破壊検査などの手法を用いて、材料の劣化や亀裂の有無などを確認します。また、必要に応じて部品交換や補修を行い、機器の性能と安全性を維持します。

高温構造機器の安全性は、多層的な安全対策によって守られています。例えば、高温部を断熱材で覆うことで、周辺機器への熱の影響を最小限に抑えます。また、万一、破損などが発生した場合にも、その影響が広範囲に及ばないように、安全弁や遮断弁などを設置します。さらに、作業員の安全を守るため、高温部への接近を制限したり、保護具の着用を義務付けたりするなど、作業環境の安全管理も徹底されます。これらの対策を総合的に実施することで、高温構造機器の安全な運転を実現しています。
