非常用復水器：原子炉の安全を守る仕組み

非常用復水器：原子炉の安全を守る仕組み

はじめに

原子力発電所を運営する上で、安全の確保は何よりも大切です。予期せぬトラブル、例えば大きな地震や津波などが起きた時でも、原子炉を安全に停止させ、燃料の入った炉心部分を壊さないようにするために、様々な安全装置が備え付けられています。これらの装置は、何重もの安全対策として機能し、原子力発電所の安全性を支えています。

沸騰水型原子炉（略して沸騰水炉）と呼ばれる種類の原子炉には、非常用復水器という装置が設置されています。これは、原子炉を冷やす機能を維持する上で、無くてはならない重要な役割を担っています。非常用復水器は、事故などが発生し、原子炉への通常の冷却水の供給が途絶えた場合に、蒸気を水に戻して原子炉を冷却し続けるための装置です。この装置のおかげで、炉心の温度が上がり過ぎるのを防ぎ、深刻な事故につながる事態を回避することが可能になります。

非常用復水器は、熱交換器の一種です。原子炉で発生した高温の蒸気を、冷却水と間接的に接触させることで冷やし、水に戻します。通常の運転時には使われることはありませんが、万が一、原子炉への冷却水の供給が停止した場合に自動的に作動します。非常用復水器によって蒸気が水に戻されると、再び原子炉の冷却水として利用されます。このようにして冷却水を循環させることで、原子炉を冷やし続け、炉心の温度上昇を抑えることができるのです。

非常用復水器は、複数の系統が設置されていることが一般的です。これは、一つの系統が故障した場合でも、他の系統が機能することで、原子炉の冷却機能を確実に維持するためです。また、非常用復水器は、外部電源を必要としない設計となっています。そのため、停電などの事態が発生した場合でも、確実に作動し、原子炉の冷却を継続することができます。非常用復水器は、原子力発電所の安全性を高める上で、非常に重要な役割を果たしているのです。

非常用復水器とは

非常用復水器は、原子力発電所において、安全性を確保するための重要な装置です。原子炉は運転中に膨大な熱を発生するため、常に冷却する必要があります。通常運転時は、この熱は蒸気発生器を通してタービンに送られ、発電に利用された後、復水器で冷却されて水に戻ります。しかし、配管の破損や停電など、予期せぬ事態が発生し、通常の冷却システムが機能しなくなった場合、原子炉内の圧力と温度が急上昇し、炉心損傷の危険性が高まります。このような緊急事態において、原子炉を安全に停止させ、炉心損傷を防ぐために、非常用復水器が活躍します。

非常用復水器は、隔離冷却系復水器とも呼ばれ、通常の復水器とは独立した系統で構成されています。事故などで通常の冷却系が使用できなくなった場合、蒸気を非常用復水器に送り込み、そこで冷却することで、原子炉内の圧力と温度を安全な範囲に保ちます。非常用復水器の冷却には、空気冷却式と水冷却式の二種類があります。空気冷却式は、大型の送風機を用いて空気を冷却媒体として利用し、蒸気を冷却します。水冷却式は、専用の冷却水を用いて蒸気を冷却します。どちらの方式も、外部電源を必要としない、あるいは専用の非常用電源を備えているため、停電時にも確実に作動します。

このように、非常用復水器は、原子力発電所の安全性を確保する上で最後の砦としての役割を担っています。万が一の事態が発生した場合でも、原子炉を安全に停止させ、放射性物質の放出を防ぐために、非常に重要な役割を果たします。

仕組みと動作原理

原子力発電所における安全確保の要となる非常用復水器は、原子炉建屋内の上部に設置されています。この装置は、事故発生時など、通常の冷却系統が機能しなくなった場合に、原子炉から発生する熱を安全に逃がす役割を担っています。

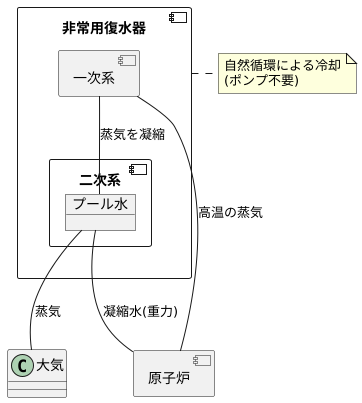

非常用復水器は、大きく分けて一次系と二次系という二つの系統で構成されています。一次系は原子炉圧力容器と復水器を繋ぐ配管で、原子炉内で発生した高温の蒸気の通り道です。この蒸気は、配管を通って復水器の二次系へと送られます。二次系の中核をなすのは、大量の水を蓄えたプールです。高温の蒸気は、このプール水と直接接触することで急激に冷やされ、水へと変化します。この現象を凝縮と呼びます。蒸気が凝縮することで、原子炉内の圧力上昇が抑えられ、安全性が保たれます。

凝縮して水に戻った蒸気は、重力によって自然に原子炉へと戻っていきます。この戻り水は、再び原子炉を冷却し、蒸気へと変化するという循環を繰り返します。一方、二次系のプール水は、蒸気を冷やす過程で熱を受け取り、一部が蒸発します。この蒸気は、復水器から大気中へと放出されます。これが、非常用復水器における熱の最終的な放出経路です。

特筆すべきは、この一連の冷却過程が、ポンプなどの動力を用いることなく、自然の力、つまり蒸気の圧力差や重力、水の蒸発といった現象のみで成立している点です。この自然循環こそが、非常用復水器の最大の特長であり、電源喪失などの緊急時においても、原子炉の安全を確保する上で重要な役割を果たしています。

非常用復水器の利点

原子力発電所における安全確保の観点から、非常用復水器は極めて重要な役割を担っています。その最大の利点は、事故発生時に原子炉を冷却する際に、格納容器圧力抑制室（サプレッションプール）の水を使用しないという点にあります。

従来の冷却方式では、サプレッションプールに蒸気を逃がし、その水で冷却を行うことが一般的でした。しかし、この方法では、大量の蒸気がサプレッションプールに流れ込むことで、プール内の圧力と温度が上昇するという問題がありました。圧力と温度の上昇は、格納容器の破損リスクを高めるため、安全上大きな懸念事項でした。非常用復水器は、この問題を解決する画期的なシステムです。

非常用復水器は、原子炉から発生した蒸気を、専用の熱交換器で冷却し、水に戻すという仕組みを採用しています。冷却には、海水や河川水などの外部の水源を使用するため、サプレッションプールの負担を軽減することができます。これにより、格納容器内の圧力と温度を安定的に保つことができ、格納容器の健全性を維持することが可能となります。

さらに、非常用復水器は、自然循環を利用した冷却方式を採用しています。これは、冷却水が密度差によって自然に循環する仕組みであり、ポンプなどの動力を必要としません。そのため、停電時などの緊急時にも安定して稼働することができ、高い信頼性を誇ります。加えて、ポンプなどの機器が不要なため、システム全体の簡素化にも繋がり、保守点検の手間やコストの削減にも貢献します。このように、非常用復水器は、安全性、信頼性、経済性の観点から、原子力発電所の安全確保に大きく貢献する重要な設備と言えるでしょう。

安全性への貢献

原子力発電所において、安全確保は最も重要な課題です。その安全性を支える装置の一つが非常用復水器です。これは、原子炉から発生する熱を取り除き、安定した状態を保つ働きをしています。

通常運転時、原子炉で発生した熱は蒸気発生器を通してタービンに送られ、発電に使われます。その蒸気は復水器で冷却され、再び水に戻って蒸気発生器へと循環します。しかし、地震や事故などにより通常の冷却システムが機能しなくなると、原子炉内の熱は除去されず、炉心温度が上昇し、炉心損傷といった深刻な事態につながる恐れがあります。

このような事態を防ぐために、非常用復水器が設置されています。非常用復水器は、通常の冷却システムが機能しなくなった場合に作動し、原子炉から発生する熱を速やかに取り除き、炉心温度の上昇を抑える役割を果たします。これにより、炉心損傷といった重大な事故を未然に防ぎ、発電所の安全を確保します。

非常用復水器は、他の安全装置と連携し、多重防護システムの一部として機能しています。これは、一つの安全装置が故障した場合でも、他の装置が機能することで安全性を確保するシステムです。非常用復水器は、この多重防護システムにおいて重要な役割を担い、原子力発電所の安全運転に大きく貢献しています。

非常用復水器の設置と適切な維持管理は、発電所の安全だけでなく、周辺地域の環境保護にもつながります。原子力発電所は、安全性を最優先に考え、様々な安全対策を講じています。非常用復水器はその中核を担う重要な装置であり、人々の安全な暮らしを守る上で欠かせない存在です。

まとめ

原子力発電所において、安全を確保するための最終手段として設けられているのが非常用復水器です。発電所の運転中に何か予期せぬ事態が発生し、通常の冷却系統が機能しなくなったとしても、この装置によって原子炉を冷却し、大きな事故を防ぐことができます。いわば安全確保の最後の砦と言えるでしょう。

非常用復水器の仕組みは、自然の力を巧みに利用した非常にシンプルなものです。原子炉で発生した蒸気を、復水器に導きます。復水器の中には大量の水が貯められており、蒸気はこの水に触れることで冷やされ、水に戻ります。この一連の冷却過程において外部からの電力は必要ありません。つまり、停電時にも変わらず機能するという大きな利点があります。自然の冷却能力を最大限に活用することで、高い信頼性と冷却能力を実現しているのです。

原子炉は常に一定の温度に保たれている必要があります。温度が上がりすぎると、炉心の損傷や放射性物質の漏洩といった深刻な事故につながる恐れがあります。非常用復水器は、万が一の事態において原子炉を安全に冷却し、こうしたリスクを回避する上で極めて重要な役割を果たします。

原子力発電所の安全性を高めるためには、多重防護という考え方が重要です。これは、何かの対策も講じずに事故を防ぐのではなく、何重もの安全装置を備えることで、たとえ一つの装置が機能しなくなっても、次の装置が作動して事故を防ぐという考え方です。非常用復水器は、この多重防護の仕組みの中で最後の砦として機能します。

原子力発電所に対する理解を深めるためには、非常用復水器のような安全装置の存在と機能を正しく理解することが大切です。そして、原子力発電に携わる私たちは、技術開発や安全対策の強化に継続的に取り組み、安全性を向上させる努力を続けていく必要があるのです。
