高温ガス炉とは

高温ガス炉は、原子炉の種類の一つで、熱を取り出すためにヘリウムガスを使い、原子炉の中で飛び交う中性子の速度を落とすために黒鉛を使う原子炉です。 ヘリウムガスは他の原子炉で使われている水と比べて、中性子を吸収しにくい性質を持っています。そのため、ウラン燃料をより効率的に使うことができます。また、黒鉛も高い温度に耐えられるため、原子炉をより高い温度で運転することが可能です。

高温ガス炉の大きな特徴の一つは、その高い運転温度です。 他の原子炉に比べて７００度から９５０度という高い温度で運転できるため、発電の効率が非常に高くなります。火力発電では、燃料を燃やして作った蒸気でタービンを回して発電しますが、蒸気の温度が高いほどタービンを効率的に回すことができます。高温ガス炉も同様に、高い温度の蒸気を作り出すことができるため、より多くの電気を発電することが可能です。

さらに、高温ガス炉は発電だけでなく、様々な用途に利用できる可能性を秘めています。 例えば、高い温度を利用して水を水素と酸素に分解する、水素製造への応用が期待されています。水素は燃焼しても二酸化炭素を排出しないクリーンなエネルギー源として注目されており、高温ガス炉は環境に優しい水素製造を実現する手段として期待されています。また、石油化学工場や製鉄所などで必要な高温の熱を供給する熱源としても利用できる可能性があります。高温ガス炉は、このようにエネルギー供給の多様化にも貢献できる技術です。

高温ガス炉は安全性も高く設計されています。燃料を被覆粒子燃料という特殊なセラミックで覆うことで、放射性物質の漏えいを抑えています。また、原子炉の構造自体も、万が一事故が起こった場合でも放射性物質が拡散しにくいように設計されています。

現在、世界各国で高温ガス炉の研究開発が進んでおり、日本でも実証炉の建設が計画されています。高温ガス炉は、安全性、効率性、多用途性という点で、将来のエネルギー問題解決に貢献する可能性を秘めた、次世代の原子力技術として注目されています。

燃料の重要性

電気を起こすには、熱が必要です。その熱を作るには、燃料が必要です。燃料は、まるで心臓のように、発電所の中心で大きな役割を担っています。原子力発電所では、ウランと呼ばれる特別な物質を燃料として使います。ウランは核分裂という反応を起こして、莫大な熱を生み出す力を持っています。

原子炉の種類によって、ウランの使い方や燃料の形は様々です。中でも、高温ガス炉という種類の原子炉は、とても高い温度で運転されるため、特別な燃料が必要です。まるで高温の釜の中で燃え続ける炎のように、高温ガス炉の燃料は、過酷な環境に耐えうるものでなければなりません。

そこで開発されたのが、被覆燃料粒子と呼ばれる、とても小さな燃料のかけらです。この燃料粒子は、ウランをセラミックで包み込み、さらに何層もの炭素や炭化ケイ素といった特別な物質で覆われています。まるで玉ねぎのように、何層にも重ねて包むことで、核分裂で生まれる有害な物質が外に漏れるのを防いでいます。

この被覆燃料粒子は、直径がわずか1ミリメートルにも満たない小さな粒ですが、原子力発電の安全性を高める上で、とても重要な役割を果たしています。何万個もの小さな燃料粒子が集まって、高温ガス炉の燃料となります。高温ガス炉は、高い熱効率と安全性を両立できる、次世代の原子力発電所として期待されています。その実現には、この小さな燃料粒子の技術が欠かせません。まさに、小さな巨人と言えるでしょう。

被覆燃料粒子の構造

高温ガス炉で使用される被覆燃料粒子は、極めて小さな燃料物質を何層もの被覆材で包み込んだ、まるで小さな玉ねぎのような構造をしています。中心には燃料となる酸化ウランや酸化トリウムなどが核となっており、その直径は数百マイクロメートル、つまり髪の毛の太さの数倍程度しかありません。この微小な核の周りを、様々な機能を持つ複数の層が覆っているのです。

まず核の表面を覆っているのは、多孔質炭素層と呼ばれる層です。この層はスポンジのように小さな穴がたくさん開いており、核分裂によって発生するガス状の核分裂生成物の一時的な貯蔵場所として機能します。多孔質であることで、ガスが層内に拡散し圧力が均一に分散されるため、粒子が破損するのを防ぐ効果があります。

その外側を覆うのは、高密度等方性炭素層と呼ばれる非常に緻密で硬い炭素の層です。この層は核分裂生成物の漏出を防ぐ主要なバリアとしての役割を担っています。緻密な構造のため、核分裂生成物は容易にこの層を通過することができません。

さらにその外側には、炭化ケイ素層と呼ばれる層があります。炭化ケイ素は非常に硬く、耐熱性、耐食性にも優れた物質です。この層は高温環境下での燃料粒子の強度を維持し、核分裂生成物の漏出を二重に防ぐ役割を担っています。

最も外側の層は再び高密度等方性炭素層です。この層は炭化ケイ素層を保護するとともに、燃料粒子同士が接触して破損するのを防ぐ緩衝材としての役割を果たします。

このように、被覆燃料粒子は、それぞれの層が特定の機能を持つ精巧な構造をしていることで、高温ガス炉の安全性を高め、効率的な運転を可能にしているのです。

二層構造の燃料粒子

原子力発電所で使われる燃料には、ウランなどの核分裂しやすい物質を小さなセラミック粒子に加工し、何層もの炭素素材で覆った燃料粒子があります。初期に開発された被覆燃料粒子は、二層構造の炭素層で燃料核を覆うことから二層等方性粒子、略してBISO粒子と呼ばれています。この二層構造は、それぞれ異なる役割を担い、高温環境下での燃料の安定性に大きく貢献しています。

内側の層は低密度炭素層と呼ばれ、多孔質構造、つまり小さな穴がたくさん空いた構造をしています。この構造がクッションのような役割を果たし、核分裂によって発生する核分裂生成ガスを吸収します。核分裂反応が進むにつれて、燃料核からはクリプトンやキセノンといったガス状の核分裂生成物が発生します。これらのガスは圧力を上昇させ、燃料粒子を破損させる可能性があります。しかし、内側の層がガスを吸収することで粒子の内圧上昇を抑え、燃料粒子の破損を防ぎます。

外側の層は高密度炭素層と呼ばれ、緻密で硬い構造をしています。この層は圧力容器のような役割を果たし、核分裂生成物が燃料粒子の外に漏れるのを防ぎます。核分裂生成物の中には放射性物質も含まれており、これらが外部に漏れると環境汚染につながる恐れがあります。高密度炭素層は、核分裂生成物を閉じ込めることで、原子炉の安全性を高める役割を担っています。

BISO粒子の名称は、緩衝材を意味する英語のBufferと、等方性を意味するIsotropicの頭文字から取られています。これは、内側の層の緩衝材としての機能と、外側の層が一様な性質を持つことを表しています。このように、BISO粒子は二層の炭素層を巧みに利用することで、原子炉内での燃料の安定性を確保しています。

三層構造の燃料粒子

{二層構造から進化した三層構造の燃料粒子}
原子力の平和利用において、安全性の確保は最も重要な課題の一つです。高温ガス炉で使われる燃料である被覆燃料粒子は、この安全性を高めるための重要な技術です。当初、核分裂生成物を閉じ込めるために開発されたのは二層構造のBISO型燃料粒子でした。しかし、技術革新は止まることなく、更なる安全性の向上を目指して三層構造のTRISO型燃料粒子が開発されました。

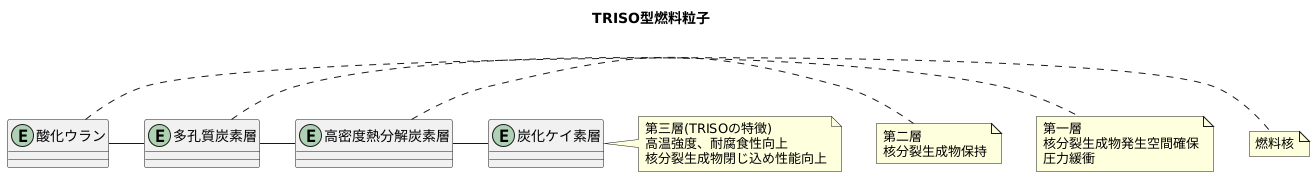

{TRISO型燃料粒子の構造}
TRISO型燃料粒子は、中心に燃料核となる酸化ウランを持ち、その周りを三重の被覆層で覆っています。内側から第一層は多孔質炭素層で、核分裂生成物の発生する空間を確保し、圧力を和らげる緩衝材の役割を果たします。第二層は高密度熱分解炭素層で、第一層と同様に核分裂生成物の保持に貢献します。そして、TRISO型で新たに追加された第三層は炭化ケイ素層です。この炭化ケイ素は、高温での強度と耐腐食性に非常に優れており、核分裂生成物の閉じ込め性能を飛躍的に向上させています。この三層構造が、TRISO型燃料粒子の最大の特徴であり、安全性の要と言えます。

{TRISO型の優位性と将来性}
TRISO型は三重被覆を表す「Tri-ISO」から名付けられました。BISO型に比べて高温での安定性と核分裂生成物の保持能力が格段に向上しており、現在では標準的な被覆燃料粒子として広く採用されています。このTRISO型燃料粒子の登場により、高温ガス炉の安全性は更に向上し、次世代原子炉の有力な候補としての期待が高まっています。さらなる改良と研究開発により、この技術は将来のエネルギー問題解決に大きく貢献すると期待されています。

将来への展望

高温ガス炉は、将来のエネルギー供給において重要な役割を担うと期待されている原子炉形式の一つです。その安全性を支え、性能向上に貢献するのが、被覆燃料粒子です。この小さな燃料粒子は、将来の原子力発電の在り方を変える可能性を秘めています。

高温ガス炉は、他の原子炉形式と比べて安全性が高いという特徴があります。これは、燃料をセラミックの被覆材で覆う被覆燃料粒子を使用しているためです。この被覆材は、高温や放射線による損傷を防ぎ、燃料の核分裂生成物を閉じ込める役割を果たします。このため、炉心溶融などの重大事故発生の可能性が低く抑えられています。

現在、被覆燃料粒子に関して更なる研究開発が進められています。より高い温度での運転を可能にすることで、発電効率の向上や水素製造など、多様なエネルギー利用への道が開けます。また、より効率的な燃料利用を追求することで、ウラン資源の有効活用にも繋がります。

地球温暖化は、私たちの社会が直面する大きな課題です。高温ガス炉は、二酸化炭素を排出しない原子力発電という点で、地球温暖化対策としても有効なエネルギー源です。再生可能エネルギーと組み合わせることで、低炭素社会の実現に大きく貢献することができます。

被覆燃料粒子の技術革新は、高温ガス炉の更なる発展を支え、ひいては持続可能な社会の実現に貢献していくでしょう。より安全で効率的な燃料の開発は、原子力発電の未来を切り開き、私たちの社会に明るい展望をもたらす鍵となるでしょう。
