原子炉の反応度投入事象：安全対策の重要性

原子炉の反応度投入事象：安全対策の重要性

反応度投入事象とは

原子炉の反応度投入事象とは、原子炉の運転中に核分裂の連鎖反応を支配する反応度が急激に増加する現象のことを指します。反応度は、連鎖反応がどのくらい持続するかを示す尺度であり、反応度が増えると連鎖反応が活発になり、原子炉の出力が上昇します。この反応度の増加が短時間に急激に起こることを反応度投入事象と呼び、原子炉の出力制御を難しくし、燃料の温度が急上昇するなど、安全性を脅かす可能性があります。

原子炉では、ウランなどの核燃料が中性子を吸収して核分裂を起こし、新たな中性子を放出することで連鎖反応が維持されます。この連鎖反応の程度を表すのが反応度です。反応度が正の場合、連鎖反応は増幅し、原子炉の出力が上昇します。逆に反応度が負の場合、連鎖反応は減衰し、出力が低下します。反応度投入事象は、この反応度が意図せず急激に正の値になることを意味します。

反応度投入事象を引き起こす要因は様々です。例えば、制御棒の誤引き抜き、冷却材の温度や密度の変化、燃料集合体の移動などが挙げられます。これらの要因により、原子炉内の核分裂の速度が変化し、反応度が急激に変動することがあります。

反応度投入事象は、原子炉の安全性を脅かす重大な事象となる可能性があるため、原子炉の設計および運転においては、反応度投入事象への対策が欠かせません。原子力規制委員会は、発電用軽水型原子炉施設における反応度投入事象に関する評価指針を定め、原子炉の安全性を確保するための基準を設けています。この指針では、一定以上の反応度が急激に投入された場合について評価を行うこととしており、燃料の損傷や放射性物質の放出といった深刻な事態を防止するための安全設計に重要な役割を果たしています。具体的には、反応度投入事象が発生した場合でも、原子炉の出力や燃料の温度が安全な範囲内に収まるように、制御棒の挿入速度や冷却材の流量などを適切に制御するシステムが備えられています。

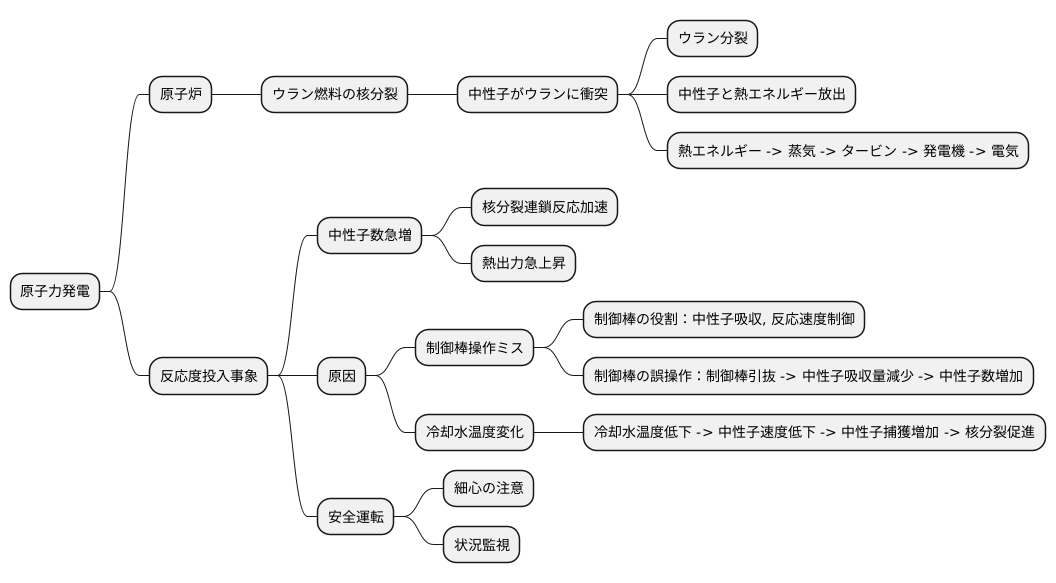

事象発生の仕組み

原子力発電所の中心にある原子炉では、ウラン燃料が核分裂という反応を起こし、莫大なエネルギーを生み出しています。この核分裂は、中性子と呼ばれる小さな粒子がウランの原子核にぶつかることで起こります。中性子がウランにぶつかると、ウランは分裂し、さらに多くの中性子と熱エネルギーを放出します。この熱エネルギーを利用して蒸気を発生させ、タービンを回し発電機を動かすことで電気が作られます。

反応度投入事象とは、この中性子の数が急激に増えすぎてしまう現象です。まるで火に一気にたくさんの薪をくべるように、中性子の増加は核分裂の連鎖反応を加速させ、原子炉内の熱出力を急上昇させる恐れがあります。この事象を引き起こす原因は様々ですが、大きく分けて制御棒の操作ミスや冷却水の温度変化などが考えられます。

制御棒は、中性子を吸収する材質でできた棒で、原子炉内の中性子量を調整し、核分裂反応の速度を制御する重要な役割を担っています。この制御棒が誤って早く引き抜かれてしまうと、中性子を吸収する量が減ってしまうため、原子炉内の中性子数が増加し、反応度投入事象につながる可能性があります。

また、原子炉を冷却する冷却水の温度も、反応度に影響を与えます。原子炉内の冷却水の温度が急激に下がると、中性子の速度が遅くなります。すると、中性子がウランの原子核に捕まりやすくなり、核分裂反応がより起こりやすくなるのです。これも反応度投入事象の要因の一つです。

このように、反応度投入事象は様々な要因が複雑に絡み合って発生する可能性があり、原子炉の安全な運転のためには、常に細心の注意を払い、様々な状況を監視することが不可欠です。

安全基準「１ドル」

原子力発電所における安全確保は最も重要な課題であり、その安全性を評価するための様々な基準が設けられています。中でも、反応度の急激な変化に対する安全評価は特に重要です。反応度とは、核分裂の連鎖反応がどれだけ持続しやすいかを示す指標で、この反応度が急激に増加すると、原子炉の出力が制御できなくなる危険性があります。そこで、原子力安全委員会の評価指針では、「１ドル」という単位を用いて、反応度の急激な投入に対する安全評価基準を定めています。

この「１ドル」とは一体何を意味するのでしょうか。原子炉内では、ウランなどの核燃料が核分裂を起こし、中性子を放出します。この中性子が次の核分裂を引き起こすことで連鎖反応が持続します。核分裂によって発生する中性子には、即発中性子と遅発中性子の二種類があります。即発中性子は、核分裂とほぼ同時に発生するのに対し、遅発中性子は、わずかな時間遅れをもって発生します。このわずかな時間遅れが、原子炉の出力制御を可能にする鍵となっています。遅発中性子のおかげで、原子炉の出力を緩やかに調整することができるのです。

「１ドル」とは、この遅発中性子による反応度の効果を基準とした単位です。つまり、「１ドル」の反応度が加わるということは、遅発中性子がなくても連鎖反応が持続する状態、すなわち即発臨界の状態に至ることを意味します。即発臨界の状態では、原子炉の出力が非常に速く上昇し、制御が極めて困難になります。そのため、原子炉の設計や運転においては、いかなる場合でも「１ドル」以上の反応度が急激に投入されないように、様々な安全対策が講じられています。この「１ドル」という基準は、原子炉の安全性を評価する上で、非常に重要な指標となっているのです。

事象発生の具体例

原子力発電所における事象発生には様々な種類がありますが、ここでは反応度投入事象を引き起こす可能性のある具体的な事例をいくつか紹介します。反応度投入事象とは、原子炉内の核分裂の連鎖反応の速度、すなわち反応度が急激に上昇する事象のことを指します。これは原子炉の出力を不安定にし、深刻な事態を引き起こす可能性があるため、未然に防ぐ対策が重要です。

まず、制御棒の異常な引き抜きが挙げられます。制御棒は中性子を吸収する物質で作られており、原子炉内へ挿入したり引き抜いたりすることで核分裂反応の速度を調整する役割を担っています。通常、制御棒の操作は厳密に管理され、定められた速度と範囲内で動かされます。しかし、機器の故障や人間の誤操作などにより、制御棒が想定外の速度で引き抜かれてしまうと、原子炉内の中性子吸収量が急激に減少し、反応度が上昇してしまいます。これは原子炉の出力を急激に上昇させ、最悪の場合、炉心の損傷に繋がる恐れがあります。

次に、低温の冷却水の急激な注入も反応度投入事象を引き起こす可能性があります。原子炉の冷却水は燃料の熱を取り除くだけでなく、中性子の速度を調整する役割も担っています。高温の水は中性子の速度を遅くしますが、低温の水は中性子をあまり減速させません。このため、低温の冷却水が大量に炉心に注入されると、中性子と燃料の核分裂反応の効率が上がり、反応度が上昇して原子炉の出力が急上昇する可能性があります。例えば、冷却水系統の故障や誤操作によって低温の冷却水が急激に注入されることで、このような事象が発生する可能性があります。

これらの事象は原子炉の安全運転を脅かす重大なリスクとなるため、多重防護の考え方に基づき、様々な安全対策が講じられています。例えば、制御棒の駆動機構には多重の安全装置が設けられており、異常な動作を検知すると自動的に停止する仕組みが備わっています。また、冷却水系統についても、温度や流量などを常時監視し、異常を検知した場合には自動的に安全な状態に移行するシステムが構築されています。このように、様々な対策を講じることで、これらの事象発生を未然に防ぎ、原子炉の安全性を確保しています。

多重防護による安全性確保

原子力発電所は、安全性を第一に考えて設計、運用されています。想定外の事象発生の可能性を極限まで小さくするために、多重防護という考え方が安全対策の根幹にあります。これは、一つの安全機能を複数の独立した仕組で確保することを意味します。たとえ一つの仕組に不具合が生じても、他の仕組が正常に動作することで、全体としての安全が保たれるのです。

例えば、原子炉の出力調整を行う制御棒の動きを例に考えてみましょう。制御棒の不必要な引き抜きは、原子炉の出力を上昇させ、危険な状態につながる可能性があります。これを防ぐため、制御棒の駆動装置には、複数の安全装置が組み込まれています。一つの装置が故障しても、他の装置が作動して制御棒の引き抜きを阻止する仕組みです。

また、原子炉を冷やす冷却水の温度管理も重要です。冷却水の温度変化を監視する仕組も複数備えられています。もし異常な温度上昇が検知された場合、自動的に冷却水の供給を停止する安全措置がとられます。これにより、原子炉の過熱を防ぎ、安全な状態を維持します。

さらに、原子炉施設全体を包み込む、頑丈な格納容器の存在も忘れてはなりません。これは、万一事故が発生した場合でも、放射性物質が外部に漏れ出すのを防ぐための最終的な防壁です。厚いコンクリートと鋼鉄でできた格納容器は、高い耐圧性と遮蔽能力を備えています。

このように、原子力発電所の安全確保には、多重防護に基づいた多層的な安全対策が欠かせません。一つ一つの仕組が相互に連携し、幾重もの壁となって安全を守っているのです。
