原子炉の安全設計：反応度係数の役割

原子炉の安全設計：反応度係数の役割

反応度係数とは

原子炉の運転において、反応度係数は安全性を確保する上で欠かせない要素です。この係数は、様々な運転条件の変化に対して原子炉がどのように応答するかを示す重要な指標となります。

まず、反応度について説明します。反応度は、原子炉の連鎖反応がどれくらい持続するかを示す尺度です。反応度が正の場合、連鎖反応は増幅し、原子炉の出力は上昇します。逆に反応度が負の場合、連鎖反応は減衰し、出力は低下します。そして、この反応度が変化する割合を反応度係数と呼びます。

原子炉内では、温度、出力、気泡の発生、燃料の移動など、様々な要因が反応度に影響を与えます。これらの変化に対する反応度の変化率こそが反応度係数なのです。例えば、温度が上昇した際に反応度がどのように変化するかを示すのが反応度温度係数です。通常、温度が上がると反応度は下がることが望ましいです。これは、温度上昇による出力増加を抑制し、原子炉を安定させる効果があるからです。

同様に、出力の変化に対する反応度の変化率は出力反応度係数と呼ばれます。出力増加に伴い反応度が減少する特性も、原子炉の安定運転に寄与します。また、原子炉内では冷却材の沸騰により気泡（ボイド）が発生することがありますが、この気泡の発生量変化に対する反応度の変化率はボイド反応度係数と呼ばれます。気泡が増加すると反応度が減少するように設計することで、出力の急激な上昇を防ぎます。さらに、燃料の移動といった変化に対する反応度の変化率は反応度質量係数と呼ばれ、燃料の配置変更などによる反応度の変化を予測する際に重要となります。

これらの反応度係数は、原子炉の設計段階から綿密に計算され、実験によって検証されます。原子炉の安定性と安全性を評価するために不可欠な指標であり、常に監視されています。

温度と出力の係数

原子炉の運転において、安全性を確保するために重要な要素の一つに反応度係数があります。これは、原子炉の状態変化に対して反応度がどのように変化するかを表す指標です。中でも、温度と出力に関する係数は特に重要です。

まず、温度反応度係数は、原子炉内の温度変化に対する反応度の変化を表します。ほとんどの原子炉は、温度が上昇すると反応度が低下するように設計されています。これは負の温度反応度係数と呼ばれ、原子炉の安定性に大きく貢献します。例えば、何らかの要因で原子炉内の温度が上昇したとします。すると、負の温度反応度係数により反応度が低下し、核分裂反応の速度が緩やかになります。この結果、発生する熱量が減少し、温度上昇が抑制されるのです。いわば、温度変化に対して自動的にブレーキがかかる仕組みと言えるでしょう。

次に、出力反応度係数は、原子炉の出力変化に対する反応度の変化を表します。こちらも温度反応度係数と同様に、出力が上昇すると反応度が低下する、つまり負の出力反応度係数を持つように設計されることが一般的です。原子炉の出力が上昇すると、燃料の温度や冷却材の温度も上昇する傾向があります。この温度上昇に伴い、負の温度反応度係数が働き反応度を低下させます。これが負の出力反応度係数として現れ、出力の急激な上昇を抑制する効果を発揮します。

このように、負の温度反応度係数と負の出力反応度係数は、原子炉の自己制御能力を高め、安定かつ安全な運転を可能にする上で重要な役割を担っています。これらの係数は原子炉の設計段階で綿密に計算され、様々な試験を通じて検証されることで、高い安全性が確保されているのです。

ボイド係数の重要性

原子炉の安全性を考える上で、ボイド係数という値は極めて重要です。ボイド係数とは、原子炉の冷却材中に泡（ボイド）が発生した際に、核分裂の連鎖反応の程度を示す反応度がどのように変化するかを表す指標です。

多くの原子炉、特に軽水炉では、このボイド係数が負の値になるように設計されています。これは、安全性確保のために非常に重要な特性です。負のボイド係数を持つ原子炉では、何らかの要因で原子炉の出力が上昇すると、冷却材の温度も上昇します。温度上昇に伴い冷却材中に蒸気の泡、つまりボイドが発生します。このボイドは中性子を減速させる効果のある冷却材の密度を低下させます。軽水炉では中性子は減速されることでウラン235と反応しやすくなるため、ボイドの発生は核分裂の連鎖反応を抑制し、結果として原子炉の出力を下げる方向に作用します。このようにボイドの発生が出力上昇を抑制する自己制御的なメカニズムは、原子炉の安定性に大きく貢献します。

逆に、もしボイド係数が正の値を持つ原子炉の場合、ボイドの発生は原子炉の出力を更に上昇させることになります。このような状況では、出力上昇が更なるボイドの発生を招き、反応度が加速度的に増加する可能性があります。これは制御不能な出力上昇、つまり暴走を引き起こす危険性があり、極めて危険な状態と言えるでしょう。チェルノブイリ原発事故を起こしたRBMK炉は、この正のボイド係数を持つ原子炉の一例です。事故の要因の一つとして、この正のボイド係数が重要な役割を果たしたと考えられています。

このように、ボイド係数の値は原子炉の安全設計において極めて重要な要素であり、負のボイド係数を持つ原子炉は、万が一の出力上昇時にも自己制御効果によって安全性を確保できるように設計されています。

質量係数の役割

原子炉の運転において、反応度という概念は極めて重要です。反応度は、核分裂の連鎖反応がどれくらい持続するかを示す指標であり、この反応度を調整することで原子炉の出力を制御します。反応度に影響を与える要因は様々ですが、その一つに原子炉内部の物質の質量変化があります。この質量変化による反応度の変化の割合を表すのが質量係数です。

質量係数は、原子炉の安全な運転に欠かせない要素です。例えば、制御棒と呼ばれる中性子吸収材の質量変化を考えてみましょう。制御棒は中性子を吸収する物質でできており、原子炉内に挿入することで核分裂の連鎖反応を抑制し、反応度を下げる働きがあります。逆に、制御棒を引き抜くと中性子の吸収量が減り、反応度は上昇します。この制御棒の質量変化に対する反応度の変化の割合が、制御棒の質量係数です。制御棒以外にも、燃料や減速材、冷却材など、原子炉内の様々な物質が質量係数を持っています。

質量係数の値は、物質の種類や原子炉の設計によって異なります。例えば、制御棒の質量係数は負の値を持ちます。これは、制御棒の質量が増加（挿入）すると反応度が低下し、質量が減少（引抜）すると反応度が上昇することを意味します。一方、燃料の質量係数は状況によって正の値を持つ場合と負の値を持つ場合があります。燃料の質量が減少すると、核分裂を起こす物質が減るため、一般的には反応度は下がります。しかし、特定の条件下では、燃料の質量減少によって中性子の漏れが減少し、結果として反応度が上昇する可能性もあります。このように、それぞれの物質の質量係数を理解することは、原子炉の挙動を予測し、安全に運転するために必要不可欠です。これらの係数を適切に管理することで、原子炉の出力を安定させ、安全な範囲で運転を続けることが可能になります。

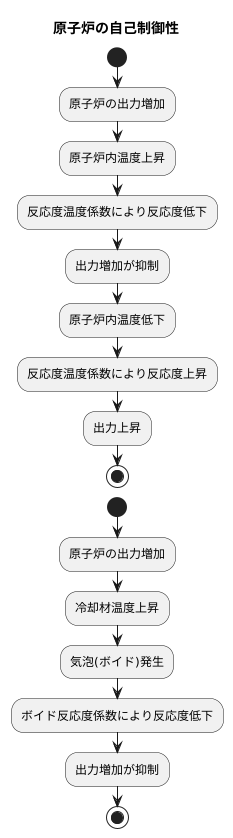

自己制御性と安全性

原子炉は、安全性を第一に考えて設計されており、その安全性確保のために重要な役割を果たすのが自己制御性という考え方です。自己制御性とは、外からの操作なしに、原子炉自身が自動的に出力を調整する性質のことを指します。この自己制御性を実現するために、様々な工夫が凝らされています。

その一つが、反応度係数の活用です。反応度係数とは、温度や圧力、冷却材の状態変化など、様々な要因によって原子炉の出力がどのように変化するかを示す指標です。この反応度係数を適切に設定することで、原子炉に自己制御性を持たせることができます。

例えば、軽水炉という種類の原子炉では、温度が上昇すると反応度が下がるように設計されています。これは、反応度温度係数と呼ばれるものです。原子炉の出力が増加すると、原子炉内の温度が上昇します。すると、この反応度温度係数の働きにより、反応度が下がり、出力の増加が抑えられます。逆に、原子炉の出力、ひいては原子炉内の温度が低下すると、反応度は上がり、出力が上昇し始めます。このように、温度変化に応じて出力を自動的に調整することで、原子炉の安定運転を維持しています。

また、軽水炉では、冷却材中に気泡（ボイド）が発生すると反応度が下がるように設計されています。これはボイド反応度係数と呼ばれ、温度と同様に原子炉の出力を制御する上で重要な役割を果たします。原子炉の出力が増加すると、冷却材の温度が上昇し、気泡が発生しやすくなります。この気泡の発生により反応度が下がり、出力の増加が抑えられるのです。

このように、反応度温度係数とボイド反応度係数を負の値に設定することで、原子炉の出力の急激な上昇を抑制する自己制御性を実現しています。これらの反応度係数を適切に制御することで、原子炉は安全かつ安定的に運転することが可能となり、原子力の平和利用における安全確保に大きく貢献しています。
