放射線計測の要：半値幅とは

放射線計測の要：半値幅とは

放射線のエネルギー分布

放射線は私たちの目には見えません。そのため、その性質を詳しく知るには特別な道具が必要です。放射線測定器を使うことで、放射線が持つエネルギーの大きさ、そしてそれぞれのエネルギー値を持つ放射線がどれくらいの頻度で現れるかを調べることができます。こうして得られたデータをグラフに表したものが、エネルギー分布と呼ばれるものです。

このグラフは、横軸に放射線のエネルギーの大きさを、縦軸にそのエネルギー値を持つ放射線の数を示しています。つまり、グラフが高いほど、そのエネルギー値を持つ放射線が多く出ていることを意味します。このエネルギー分布の形は、放射線の種類によって大きく異なります。例えば、アルファ線は特定のエネルギー値に集中した鋭いピークを持つ分布を示す一方、ベータ線は広い範囲にわたるなだらかな分布を示します。また、ガンマ線も特定のエネルギー値にピークを持つ分布を示しますが、ベータ線よりも鋭いピークとなります。このように、エネルギー分布の形を調べることで、放射線の種類を見分けることが可能になります。

さらに、エネルギー分布は放射線の強度を知る上でも重要です。グラフの全体的な高さが高いほど、放射線の強度が強いことを示します。これは、同じ種類の放射線でも、放射線源の強さによってエネルギー分布の高さが変化するためです。より強い放射線源からは、より多くの放射線が出ているため、グラフ全体が高くなります。

このように、放射線のエネルギー分布を調べることは、放射線の種類や強度といった重要な情報を私たちに提供してくれます。目に見えない放射線の性質を理解するための第一歩は、このエネルギー分布の測定にあると言えるでしょう。エネルギー分布を分析することで、私たちは放射線の影響を正しく評価し、安全に利用していくための手がかりを得ることができるのです。

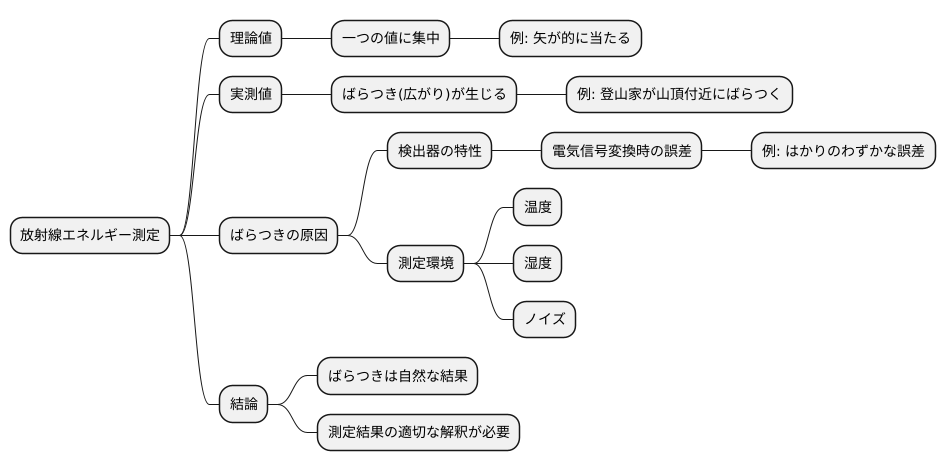

理想と現実の測定結果

測定機器を用いて放射線のエネルギーを測ることを考えてみましょう。理想的な測定機器では、特定のエネルギー値を持つ放射線を測ると、そのエネルギー値にぴったり対応する鋭いピークが得られるはずです。まるで、狙った場所に矢が一直線に突き刺さるように、測定結果は明確な値を示すはずです。しかし、現実の測定では、そのような理想的な結果はなかなか得られません。測定結果を見ると、本来一つの値に集まるはずのエネルギーが、ある程度の範囲に広がって分布していることがわかります。これは、山の頂上を目指して登った登山家が、頂上付近のわずかに異なる場所でそれぞれ休憩しているようなものです。全員が同じ頂上を目指しているのに、少しずれた場所にたどり着くのと同じように、放射線のエネルギー測定でも、真の値を中心にある程度の広がりを持って分布します。

では、なぜこのような広がり、つまりばらつきが生じるのでしょうか？その原因の一つは、測定機器である検出器の特性にあります。検出器は、放射線を受けると電気信号に変換してエネルギーを測定しますが、この変換過程でわずかな誤差が生じます。これは、同じ重さのものを測る精密なはかりでも、ごくわずかな違いが出てしまうのと似ています。また、測定環境も結果に影響を与えます。例えば、周囲の温度や湿度、その他装置から発生するノイズなど、様々な要素が測定値にわずかな変化をもたらします。これらの要因が複雑に絡み合い、測定結果に広がりを生じさせるのです。ですから、測定結果に広がりがあることは、測定の失敗を意味するのではなく、検出器の特性や測定環境の影響を反映した自然な結果と言えるでしょう。重要なのは、この広がりを理解し、測定結果を適切に解釈することです。

半値幅：ピークの広がりを測る指標

山の形をしたグラフ、つまりピークの形をしたグラフをよく見てみると、その山の裾野の広がり具合がそれぞれ違うことに気が付きます。この山の広がり具合、つまりピークの広がり具合を数値で表す方法の一つが、半値全幅と呼ばれるものです。半値全幅は、英語ではFull Width at Half Maximumと言い、その頭文字をとってFWHMとも呼ばれます。

では、具体的にどのようにして半値全幅を求めるのでしょうか。まず、山の頂上、つまりピークの最高点を見つけます。次に、その最高点から山の高さを半分にしたところを考えます。ちょうど山の高さの半分になる位置で、山の斜面を左右に横切るように線を引きます。すると、山の斜面と線が交わる点が左右にそれぞれ一つずつ、合計二つ見つかります。この二つの点の間の距離こそが、半値全幅です。山の裾野が広ければ広いほど、半値全幅の値は大きくなります。逆に、山の形が鋭く尖っている場合は、半値全幅は小さくなります。

この半値全幅は、様々な分野で活用されています。例えば、放射線の測定では、検出器の性能を表す指標として使われています。放射線を検出器で測定すると、測定結果はあるエネルギー値にピークを持つ山の形をしたグラフとして表されます。このピークの半値全幅が小さいほど、検出器は高いエネルギー分解能を持っていると言えます。つまり、放射線のエネルギーの違いを細かく見分ける能力が高いことを意味します。半値全幅は、ピークの広がり具合を数値化することで、グラフの形の特徴を客観的に捉え、比較することを可能にする重要な指標なのです。

エネルギー分解能：検出器の性能指標

放射線を測定する装置である検出器の性能を測る上で、エネルギー分解能という尺度は非常に重要です。この尺度は、検出器が異なるエネルギーを持つ放射線をどれほど正確に見分けられるかを示すものです。

検出器に放射線を当てると、得られるデータはグラフに表され、そのグラフは山の形を描きます。この山型のグラフはスペクトルと呼ばれ、山の頂点はその放射線のエネルギーを表します。山の幅は、同じエネルギーの放射線でも、検出器がわずかに異なるエネルギーとして記録してしまう範囲を示しています。この山の幅を半値幅と言います。山の頂点から山の高さの半分のところの幅のことです。

エネルギー分解能は、この半値幅と山の頂点、つまりピークのエネルギー値を使って計算します。具体的には、半値幅をピークのエネルギー値で割ることで求められます。例えば、ピークのエネルギー値が100で、半値幅が2の場合、エネルギー分解能は2 ÷ 100 = 0.02 となります。

この値が小さいほど、検出器の性能が良いことを示します。つまり、異なるエネルギーの放射線をより正確に区別できるということです。もしエネルギー分解能が大きいと、異なるエネルギーの放射線が同じものとして検出されてしまい、正確な測定ができません。

高いエネルギー分解能を持つ検出器は、医療の現場で病気の診断に使われる画像診断装置や、環境中の放射線を監視する装置など、様々な分野で必要とされています。エネルギー分解能は、検出器の性能を評価する上で欠かせない指標なのです。

半値幅と検出器の種類

放射線の測定において、検出器の性能は極めて重要であり、その性能を示す指標の一つに半値幅があります。半値幅とは、測定されたエネルギー分布のピーク値の半分の高さにおける分布の幅を表すもので、エネルギー分解能と密接に関係しています。半値幅が小さいほど、エネルギー分解能が高く、より精密な測定が可能となります。

検出器の種類によって、この半値幅は大きく異なります。例えば、シンチレーション検出器は、放射線が入射すると蛍光物質が光を発し、その光を光電子増倍管で電気信号に変換することで放射線を検出します。シンチレーション検出器は、感度が高く、大きな結晶を作成しやすいといった利点があります。しかし、光電変換等の過程が複雑なため、信号のばらつきが大きくなり、結果として半値幅が大きくなる傾向があります。つまり、エネルギー分解能は低いと言えます。シンチレーション検出器は、エネルギー分解能はあまり重要ではないが、効率よく放射線を検出したい場合に適していると言えます。

一方、半導体検出器は、放射線が入射すると電子と正孔対が生成され、これを電気信号として検出します。この電子正孔対の生成という比較的単純な過程で信号を生成するため、信号のばらつきが小さく、半値幅も小さくなります。つまり、シンチレーション検出器に比べて高いエネルギー分解能を実現できます。半導体検出器は、高いエネルギー分解能が必要な場合に適していると言えるでしょう。ただし、半導体検出器はシンチレーション検出器に比べて一般的に高価であり、冷却が必要な場合もあります。

このように、半値幅は検出器の種類によって大きく異なり、使用する目的や測定対象によって最適な検出器を選択する必要があるのです。測定対象の放射線のエネルギーや、測定に求められる精度に応じて、適切な半値幅とエネルギー分解能を持つ検出器を選ぶことが、正確な測定結果を得るために不可欠です。

まとめ

放射線を計測する装置の性能を評価する上で、半値幅とエネルギー分解能という二つの指標は大変重要です。これらは、目に見えない放射線の性質を理解し、適切な計測方法を選ぶために欠かせない要素です。

まず、半値幅について説明します。放射線を計測すると、得られたデータはグラフ上に山のような形（ピーク）を描きます。このピークの幅の広がり具合を表すのが半値幅です。具体的には、ピークの最高値から半分に下がったところの幅を測ります。半値幅が狭いほど、計測器は高い精度で放射線を捉えていることを示します。つまり、半値幅が狭いほど、放射線のエネルギーをより正確に測定できるのです。

次に、エネルギー分解能について説明します。放射線は様々なエネルギー値を持っており、エネルギー分解能は、異なるエネルギー値を持つ放射線をどれだけ正確に区別できるかを示す指標です。例えば、わずかにエネルギー値が異なる二種類の放射線を計測器が一つのピークとして捉えてしまうと、それぞれの放射線の量を正確に把握できません。エネルギー分解能が高い計測器であれば、これらの放射線を別々のピークとして認識し、それぞれのエネルギーと量を正確に測定することができます。エネルギー分解能が高いほど、放射線の種類をより正確に識別できると言えるでしょう。

放射線は医療現場での診断や治療、工業製品の検査、科学研究など、様々な分野で利用されています。これらの分野において、放射線の安全な利用は非常に重要です。安全性を確保するためには、放射線を正確に計測し、適切に管理する必要があります。半値幅とエネルギー分解能は、放射線計測の精度を保証し、ひいては私たちの安全な暮らしを支える重要な役割を担っているのです。
