原発の耐震設計と設計用限界地震

原発の耐震設計と設計用限界地震

耐震設計の重要性

原子力発電所は、私たちの生活に欠かせない電気を供給する重要な施設です。しかし、同時に、放射性物質を扱うという特殊性から、安全確保が何よりも優先されるべき施設でもあります。中でも、地震大国である日本では、地震に対する備えは最重要課題と言えるでしょう。原子力発電所の耐震設計は、まさに国民の生命と財産、そして周辺環境を守るための砦となるものです。

耐震設計とは、想定される地震の揺れに対して、発電所の建物や設備が壊れたり、機能を失ったりしないようにするための設計です。具体的には、地盤の特性を綿密に調査し、地震の揺れの大きさを予測した上で、建物の構造や使用する材料を決定します。また、配管や機器類についても、地震による振動や変位に耐えられるよう、しっかりと固定したり、柔軟性を持たせたりするなど、様々な工夫が凝らされています。

原子力発電所の耐震設計は、想定される最大の地震動だけでなく、それを超えるような巨大地震にも備える必要があります。想定外の事態が発生した場合でも、放射性物質の漏えいを防ぎ、周辺環境への影響を最小限に抑えるためには、多重防護の考え方が重要です。これは、一つ一つの安全対策が万が一機能しなくても、他の対策が機能することで安全性を確保するという考え方です。

このように、原子力発電所の耐震設計は、様々な要素を考慮した、高度な技術と緻密な計算に基づいて行われています。そして、その設計は、厳しい審査を経て承認されます。これは、原子力発電所の安全性を確保するために不可欠なプロセスであり、国民の安全と安心を守る上で極めて重要な役割を担っていると言えるでしょう。

設計用限界地震とは

設計用限界地震とは、かつて原子力発電所の耐震設計で使われていた重要な考え方です。簡単に言うと、発電所の建設予定地周辺で起こりうる最大級の地震を想定することです。この考え方は、1978年に定められた旧耐震設計審査指針に基づいています。

この指針では、様々な地震の発生を想定していました。例えば、地中の岩盤が割れてずれる断層の活動による地震や、発電所近くの海で起こる地震はもちろん、真下で起こる直下型地震なども考慮されていました。これらの様々な地震発生の可能性を一つ一つ検討し、その中で最も大きな揺れをもたらす地震を設計用限界地震と定めていたのです。

発電所の設計では、この設計用限界地震を元に基準地震動S2と呼ばれる揺れの大きさを計算していました。そして、この基準地震動S2を使って原子力発電所の建物や設備がどのくらい揺れに耐えられるのか、安全性を確認する設計を行っていました。つまり、設計用限界地震と基準地震動S2は、想定される最大の地震の揺れに対して、発電所の安全性を確保するための重要な指標だったのです。

しかし、この設計用限界地震の考え方には限界がありました。想定外の巨大地震が発生する可能性を完全に排除できないという点です。東日本大震災の経験を踏まえ、現在は確率論的な地震ハザード評価に基づいた耐震設計へと移行しています。これは、様々な規模の地震発生確率を考慮し、施設の安全性をより多角的に評価する手法です。設計用限界地震は過去の考え方ではありますが、耐震設計の歴史を理解する上で重要な概念です。

基準地震動S2の策定

原子力発電所は、巨大地震のような極めて稀な災害時にも安全性が保たれるよう、強固な耐震設計が求められます。その耐震設計の要となるのが、基準地震動と呼ばれる設計用の地震の揺れの大きさです。かつては、二つの基準地震動（S1とS2）が使われており、S2は設計用限界地震と呼ばれていました。

この設計用限界地震に基づき策定された基準地震動S2は、発電所の建物や機器が耐えうるべき地震動の強さを規定するものでした。具体的には、過去の地震の記録や地盤の特性などを詳しく調査し、起こりうる最大の地震の揺れの大きさを推定していました。そして、その推定結果を基に、原子力発電所の耐震設計に用いる基準値としていました。

このS2の値を用いて、建物の構造計算や機器の耐震評価を行い、大きな地震が発生した場合でも、発電所の機能が損なわれず、安全に運転を続けられることを確認していました。発電所の安全性を確保するために、基準地震動S2は重要な役割を果たしていたのです。

しかし、2006年に耐震設計審査指針が見直され、設計の考え方が変わりました。それまでの二つの基準地震動（S1とS2）を使う考え方は廃止され、新たに基準地震動Ssが定められました。この基準地震動Ssは、それまでのS2よりも大きな揺れを想定しており、より厳しい安全基準に基づいて原子力発電所の耐震設計を行うことになりました。これにより、将来起こりうる巨大地震に対して、更なる安全性の向上が図られました。

耐震設計審査指針の改定

二〇〇六年九月、原子力発電所の耐震設計における重要な指針である耐震設計審査指針が見直され、新たな内容が定められました。この改定は、地震学の進歩や過去の地震による被害状況を分析し、より現実的な状況を想定した安全性の高い設計を実現するために行われました。

従来の耐震設計では、「設計用限界地震」と呼ばれる想定地震に基づいて設計が行われていました。これは、発電所の耐用年数中に発生する可能性のある最大の地震を想定したものでした。しかし、二〇〇〇年代に入り、地震学の研究がさらに進展し、過去の地震被害のデータも蓄積された結果、設計用限界地震だけでは十分な安全性を確保できない可能性が指摘されるようになりました。そこで、今回の指針改定では、設計用限界地震という考え方を廃止し、新たに「基準地震動Ss」という概念が導入されました。

基準地震動Ssは、設計用限界地震よりも大きな揺れを想定した地震動です。具体的には、それぞれの発電所の立地地域における過去の地震の記録や地盤の特性などを詳細に調査し、将来発生する可能性のある最大級の地震動を推定して定められます。この基準地震動Ssを用いて耐震設計を行うことで、従来よりも厳しい条件下でも発電所の安全性を確保できるようになります。

この指針改定により、原子力発電所の耐震設計は、より高度で信頼性の高いものとなりました。これは、国民の安全を守る上で非常に重要な一歩であり、今後の原子力発電所の建設や運用に大きな影響を与えるものと考えられます。

基準地震動Ssへの移行

近年、電力設備の耐震設計において、大きな変更がありました。それは基準地震動Ｓｓの導入です。従来は基準地震動Ｓ２を基に設計を行っていましたが、新しい耐震設計審査指針では、Ｓ２に代わりＳｓを用いることになりました。このＳｓは、従来のＳ２よりも大きな揺れを想定した地震動です。

Ｓｓは、最新の科学技術に基づいて、それぞれの場所で起こりうる最大級の地震の揺れを想定しています。過去の地震の記録や地質調査の結果などを用いて、より現実的で厳しい条件を設定しているのです。これにより、発電所などの重要な施設は、これまで以上に高い安全性を確保できるようになりました。

以前は、設計用限界地震という考え方に基づき、ある特定の大きさの地震に耐えられるように設計していました。しかし、新しい指針では、この考え方が廃止されました。その代わりに、様々な大きさや発生場所の地震を想定し、それぞれの地震が起こる確率も考慮に入れて設計を行います。大小様々な地震の起こりやすさを踏まえ、総合的に安全性を評価するのです。

このように、確率論的なアプローチを取り入れることで、従来の方法では想定しきれなかった地震に対しても、ある程度の安全性を確保できるようになりました。想定外の大きな地震が起こったとしても、施設の倒壊を防ぎ、人々の命や生活を守ることに繋がります。Ｓｓへの移行は、将来起こりうる地震災害の被害を軽減するための、重要な一歩と言えるでしょう。

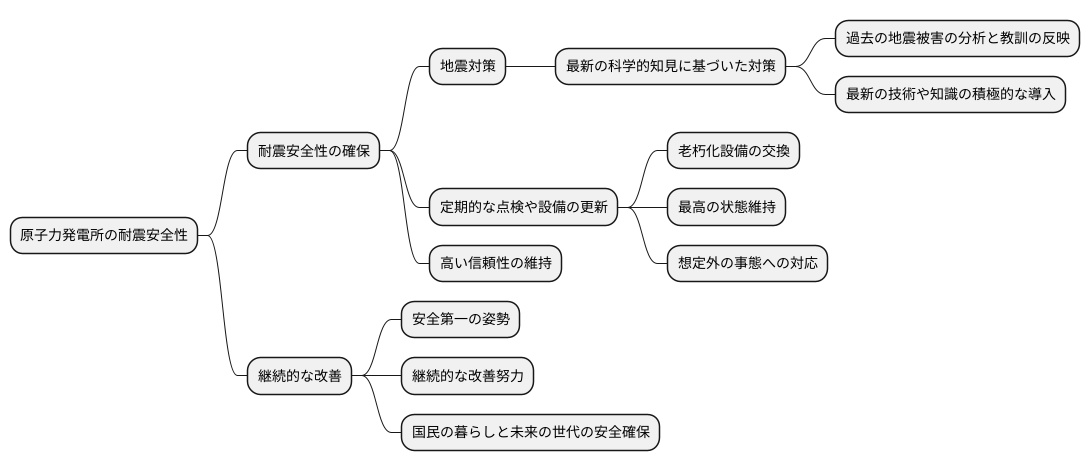

将来の安全対策

原子力発電所は、私たちの暮らしに欠かせない電気を生み出すと同時に、安全確保に最大限の注意を払わなければならない施設です。地震大国である日本では、特に耐震安全性の確保が極めて重要となります。

地震に対する備えとして、最新の科学的知見に基づいた対策を講じる必要があります。地震学は常に進歩しており、新しい発見や研究成果が次々と生まれています。過去の地震被害を詳しく分析し、そこから得られた教訓を耐震設計に反映させることが大切です。過去の地震で何が起き、どのような被害が生じたのかを理解することで、将来起こりうる地震への対策を強化できます。また、最新の技術や知識を積極的に取り入れることも重要です。耐震構造の設計や建材の開発など、常に最新の技術革新に目を向け、より安全な発電所を実現していく必要があるでしょう。

さらに、定期的な点検や設備の更新も欠かせません。発電所の設備は、長年の使用によって劣化したり、性能が低下したりすることがあります。定期的に点検を行い、老朽化した設備は新しいものに取り替えることで、常に最高の状態を維持することが重要です。たとえ最新の技術で建設された発電所であっても、適切な維持管理なしには安全性を保てません。継続的な点検と更新によって、想定外の事態にも対応できる高い信頼性を維持する必要があります。

原子力発電所の安全は、私たちの生活や将来の世代に直接関わってきます。関係者は常に安全を第一に考え、継続的な改善に努めなければなりません。安全対策に終わりはなく、常に改善を続けるという姿勢が大切です。原子力発電所の安全を守ることは、国民の暮らしを守ること、そして未来の世代に安全な社会を引き継ぐことに繋がります。私たち全員がその責任を共有し、安全な原子力発電所の実現に向けて協力していく必要があるでしょう。
