ループ型原子炉：未来のエネルギーを考える

ループ型原子炉：未来のエネルギーを考える

ループ型原子炉とは

原子力発電所で電気を起こすためには、原子炉で発生させた熱を利用して蒸気を作り、その蒸気でタービンを回す必要があります。この蒸気を発生させるための熱を作る装置こそが原子炉であり、大きく分けてループ型とタンク型という二つの種類があります。ループ型原子炉は、名前の通りループ状の配管の中を冷却材が循環する仕組みになっています。

ループ型原子炉の大きな特徴は、原子炉の容器の中には核燃料が入った炉心と中性子を反射させる反射体のみが設置されている点です。冷却材を循環させるためのポンプや蒸気を発生させるための熱交換器といった機器は、原子炉容器の外に配置されています。このような構造のため、原子炉容器の中は比較的すっきりとしており、点検や修理などの作業がしやすくなっています。

一方、タンク型原子炉では、これらの機器が全て原子炉容器の中に設置されています。そのため、ループ型原子炉と比べると、原子炉容器の中が複雑な構造になってしまいます。ループ型原子炉は、主に加圧水型軽水炉やガス冷却炉といった原子炉で採用されています。加圧水型軽水炉は、世界中で広く使われている原子炉の一つであり、軽水を冷却材兼減速材として利用しています。ガス冷却炉は、二酸化炭素やヘリウムなどのガスを冷却材として利用する原子炉です。これらの原子炉の多くがループ型を採用していることから、ループ型原子炉が原子力発電において重要な役割を担っていることが分かります。高速増殖炉はタンク型とループ型の両方で開発、運用されています。高速増殖炉はウラン資源を有効に活用できる次世代の原子炉として期待されています。

タンク型原子炉との違い

原子力発電所の心臓部である原子炉には、大きく分けてループ型とタンク型という二つの種類があります。この二つの型の違いは、一次冷却材の通り道、つまり原子炉で発生した熱を運び出す経路の構成にあるのです。

ループ型原子炉では、原子炉圧力容器、蒸気発生器、一次冷却材ポンプなどの主要機器がそれぞれ独立して配置され、配管で繋がれています。まるで輪のように循環路が形成されることから、「ループ型」と呼ばれています。この方式では、主要機器が原子炉の外にあるため、一つ一つの機器へのアクセスが容易です。定期点検や部品交換などの作業を比較的簡単に行うことができ、メンテナンスの効率が良いという利点があります。しかし、多くの配管が必要となるため、配管破損などのリスク管理が重要になります。

一方、タンク型原子炉では、蒸気発生器や一次冷却材ポンプといった主要機器がすべて原子炉圧力容器の中に収められています。まるで一つのタンクに主要機器が詰め込まれているような構造です。このため、ループ型に比べて配管が少なく、配管破損のリスクが低いというメリットがあります。また、原子炉建屋をコンパクトにできるため、建設コストを抑えられる可能性もあります。しかし、主要機器が原子炉圧力容器の中に収められているため、点検や修理の際には原子炉全体を停止させ、大規模な作業が必要となります。さらに、原子炉圧力容器自体が巨大になるため、製造や輸送に課題が生じることもあります。

このように、ループ型とタンク型にはそれぞれ利点と欠点があります。原子力発電所の建設にあたっては、立地条件や出力規模、安全性、経済性など、様々な要素を考慮し、どちらの型が適しているかを慎重に判断する必要があります。どちらが良い悪いではなく、それぞれの特性を理解した上で最適な選択をすることが大切です。

ループ型原子炉の利点

ループ型原子炉は、その独特な構造から様々な利点を持ち、現代の原子力発電において主要な役割を担っています。その最大の利点の一つは保守点検の容易さです。タンク型原子炉では主要機器が原子炉容器の中に配置されているのに対し、ループ型原子炉では蒸気発生器やポンプなどの主要機器が原子炉容器の外に設置されています。このため、原子炉を停止せずに個々の機器の点検や修理を行うことが可能となります。原子炉を停止するということは、その間の発電ができないことを意味するため、電力供給に影響が出ます。ループ型原子炉では、原子炉を停止することなく機器の保守点検ができるため、発電所の稼働率を向上させ、安定した電力供給を実現できるのです。

また、ループ型原子炉はタンク型原子炉に比べて小型化できるという利点もあります。原子炉の規模が小さければ、建設に必要な資材や土地も少なくて済みます。その結果、建設コストの削減につながる可能性があります。加えて、ループ型原子炉は冷却材の循環を細かく制御できる構造となっています。原子炉内では核分裂反応によって熱が発生しますが、この熱を適切に取り除くことが安全な運転には不可欠です。ループ型原子炉では、冷却材の流れを精密に調整することで、原子炉内の温度を効果的に制御し、安全性を高めることが期待できます。

このように、保守点検の容易さ、小型化による建設コスト削減の可能性、そして高度な安全性といった様々な利点を持つループ型原子炉は、将来のエネルギー供給においても重要な役割を担っていくと考えられます。

ループ型原子炉の課題

ループ型原子炉は、将来のエネルギー源として期待されていますが、いくつかの技術的な課題を乗り越える必要があります。その中でも特に重要なのが、複雑な配管構造に起因する問題です。ループ型原子炉は、原子炉容器、ポンプ、蒸気発生器などがそれぞれ独立した機器として配置され、配管で接続されています。この構造は、タンク型原子炉と比べて配管が長くなり、複雑化するため、配管の破損や腐食による冷却材漏洩のリスクが高まります。冷却材が漏洩すると、原子炉の冷却能力が低下し、炉心溶融などの重大事故につながる可能性があります。そのため、配管の材質、溶接技術、検査方法などを高度化し、高い信頼性を確保することが求められます。

さらに、ループ型原子炉は、一次冷却系の複雑さから、システム全体の制御が難しくなるという側面も持っています。ループ型原子炉では、冷却材の流量や温度、圧力などを精密に制御する必要があります。しかし、配管が長く複雑なため、各機器における冷却材の状態を正確に把握し、最適な制御を行うことが容易ではありません。また、配管の破損など、異常事態が発生した場合には、迅速かつ適切な対応が求められます。そのため、高度な制御システムの開発や、運転員の訓練などを通して、システム全体の安全性を確保することが不可欠です。

これらの課題を解決するために、様々な研究開発が行われています。例えば、配管の破損を早期に検知する技術や、冷却材漏洩時の影響を軽減する技術などが開発されています。また、コンピュータシミュレーション技術を用いて、原子炉の挙動を詳細に解析し、より安全な設計や運転方法を検討する取り組みも進められています。これらの技術開発や安全対策によって、ループ型原子炉の安全性と信頼性を向上させることが期待されています。

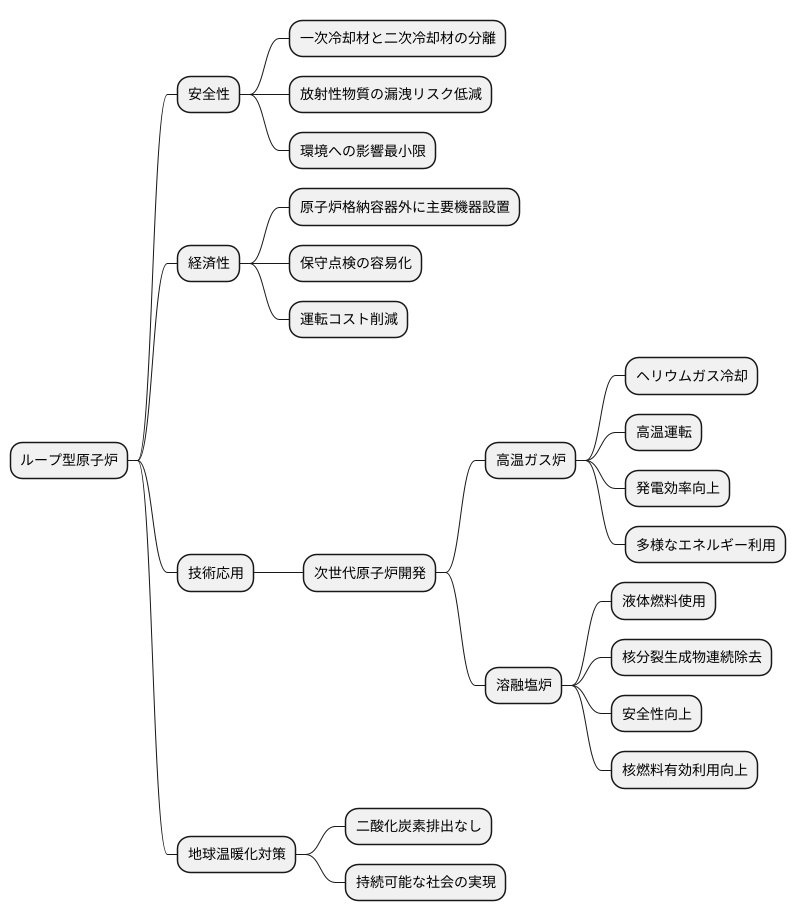

今後の展望

地球温暖化への対策が世界中で喫緊の課題となる中、二酸化炭素を排出しない原子力発電の重要性が見直されています。その中でも、ループ型原子炉は安全性と経済性の両面で優れた特性を持つことから、将来の原子力発電の中核を担うと期待されています。

ループ型原子炉は、一次冷却材と二次冷却材を熱交換器を介して分離することで、放射性物質を含む一次冷却材が原子炉の外に出るリスクを低減しています。この構造により、高い安全性が確保され、万一の事故発生時でも環境への影響を最小限に抑えることができます。また、ループ型原子炉は、蒸気発生器などの主要機器を原子炉格納容器の外に設置できるため、保守点検が容易になり、運転コストの削減にも繋がります。安定した電力供給と経済性の両立は、持続可能な社会の実現にとって不可欠であり、ループ型原子炉はこの課題に対する有効な解決策となります。

さらに、ループ型原子炉で培われた技術は、次世代の原子炉開発にも活かされています。高温ガス炉や溶融塩炉といった革新的な原子炉の設計にも、ループ型原子炉の概念が応用されています。高温ガス炉は、ヘリウムガスを冷却材として使用することで、より高い温度で運転することが可能となり、発電効率の向上と多様なエネルギー利用への道を開きます。また、溶融塩炉は、液体燃料を使用することで、核分裂生成物の連続的な除去を可能にし、安全性と核燃料の有効利用を向上させます。これらの新しい原子炉は、より高い安全性と効率性を実現すると期待されており、将来のエネルギー供給において重要な役割を果たす可能性を秘めています。

継続的な研究開発によって、ループ型原子炉の技術はさらに進化し、安全性、経済性、そして環境への配慮をより高いレベルで実現していくでしょう。原子力発電は、地球温暖化対策における重要な選択肢の一つであり、ループ型原子炉を中心とした技術革新は、持続可能な社会の実現に大きく貢献していくと考えられます。
