原子力発電所の安全設計：多重防御で安全確保

原子力発電所の安全設計：多重防御で安全確保

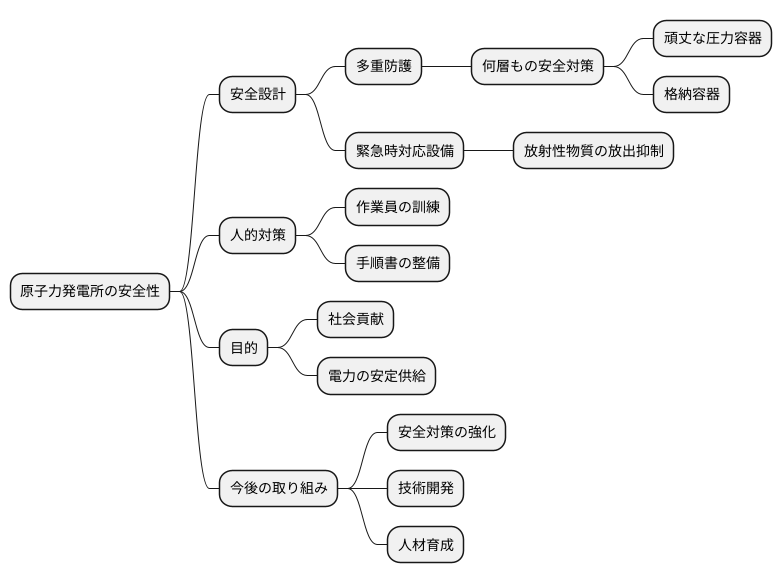

安全設計の重要性

原子力発電所は、人々の暮らしに欠かせない電気を供給する重要な施設です。同時に、安全確保が何よりも優先されるべき施設でもあります。そのため、原子力発電所の設計・建設・運転においては、安全性を最優先に考えています。

安全設計は、発電所の安全性を確保するための土台となるものです。発電所では、事故が起こる可能性を少しでも減らすため、そして、万が一事故が起きたとしてもその影響を最小限に食い止めるため、様々な対策を講じています。多重防護という考え方がその一つです。これは、何層もの安全対策を組み合わせることで、全体としての安全性を高めるというものです。例えるなら、一つの鍵ではなく、複数の鍵で大切なものを守るようなものです。

具体的には、原子炉は頑丈な圧力容器の中に収められ、さらに格納容器で覆われています。これらは、放射性物質が外部に漏れるのを防ぐための重要な設備です。また、緊急時対応設備も備えられています。これは、事故が発生した場合に備えて、放射性物質の放出を抑制するための設備です。想定外の事態が発生した場合でも、作業員が適切に対応できるよう訓練を重ね、手順書も整備されています。原子力発電所の安全は、これらの設備と人の力によって守られています。

原子力発電所は、社会に貢献するため、安全を最優先に、たゆまぬ努力を続けています。人々の暮らしを支える電気を安定して供給するために、安全対策の強化、技術開発、そして人材育成に、これからも力を注いでいきます。

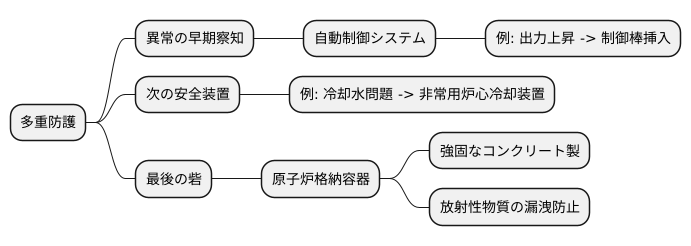

多重防護の考え方

原子力発電所は、安全確保のため多重防護という考え方を採用しています。これは、何か一つに頼るのではなく、いくつもの対策を重ねることで安全性を高める工夫です。まるで何枚もの頑丈な盾で守るように、幾重もの備えで事故を防ぎます。

まず、普段から異常を早期に察知する仕組みが備わっています。発電所では常に様々な機器の状態を監視しており、少しでも異常な兆候があれば、すぐに自動制御システムが作動します。このシステムは、人の操作を待たずに自動で状態を正常に戻そうとします。例えば、原子炉の出力が上がりすぎた場合は、制御棒を挿入して出力を下げるといった具合です。

もし自動制御システムがうまく働かなかったとしても、次の安全装置が控えています。例えば、原子炉の冷却水に問題が生じた場合は、非常用炉心冷却装置が作動して、炉心を冷やし続けます。これは、原子炉から発生する熱を取り除き、炉心が溶けてしまうのを防ぐための重要な装置です。

さらに、これらの対策が機能しなかった場合でも、最後の砦として原子炉格納容器が控えています。これは、原子炉をすっぽりと覆う、強固なコンクリート製の構造物です。格納容器は、放射性物質が外部に漏れるのを防ぎ、環境への影響を最小限に抑えるための最後の壁となります。

このように、原子力発電所では、幾重にも安全対策を重ねることで、事故発生の可能性を極めて低く抑えています。それぞれの安全装置は独立して機能するように設計されており、一つの装置に問題が生じても、他の装置が正常に作動することで、安全性を確保しています。これは、多重防護という考え方の大切な点です。

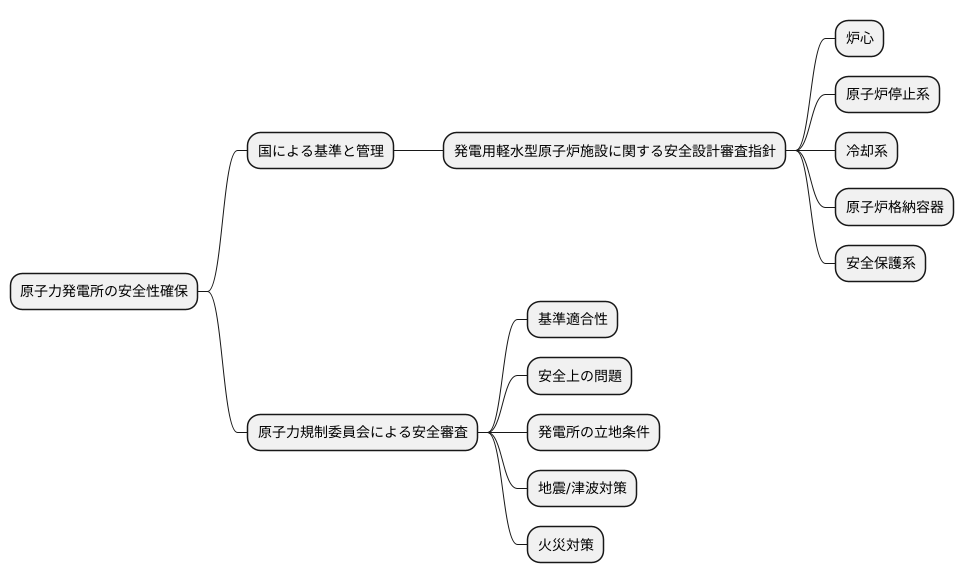

国の基準と安全審査

原子力発電所は、巨大なエネルギーを生み出すと同時に、高い安全性が求められる施設です。その安全性を確保するため、国は様々な基準を設けて、建設や運転を厳しく管理しています。発電所の設計においては、「発電用軽水型原子炉施設に関する安全設計審査指針」という国の基準が要となります。この指針は、原子力発電所全体の設計について、安全性を確保するための詳細なルールを定めたものです。

この指針では、原子力発電所の心臓部である炉心はもちろんのこと、原子炉を緊急停止させる原子炉停止系や、炉心を冷やし続ける冷却系、放射性物質の放出を防ぐ原子炉格納容器、異常を検知して安全装置を動かす安全保護系など、発電所のあらゆる設備について、安全設計のルールが細かく定められています。発電所を建設しようとする事業者は、この指針に基づいて設計を行い、国の審査を受けなければなりません。

安全審査は、原子力の安全を監督する原子力規制委員会が担当します。設計図や計算書など、膨大な資料を基に、基準に適合しているか、安全上の問題はないかを厳しくチェックします。審査は原子炉施設全体はもちろんのこと、発電所の立地条件、地震や津波への対策、火災対策など、多角的な視点から行われます。それぞれの分野について、より詳細な指針も用意されており、徹底的に安全性を評価します。原子力規制委員会が安全性を確認した後でなければ、発電所の建設は許可されません。このように、何重もの安全対策を講じることで、原子力発電所の安全性を確保しています。

冷却系の重要性

原子力発電所の中心には原子炉が存在し、そこで核分裂反応が連鎖的に起こり、莫大な熱を生み出します。この熱を安全かつ効率的に扱うことが、発電所の運営において最も重要であり、そのため冷却系は発電所の心臓部と言える重要な役割を担っています。冷却系の主な目的は、原子炉で発生した熱を外部に取り出し、原子炉を適切な温度範囲に保つことです。もし冷却系が正常に作動しないと、原子炉内の温度が過度に上昇し、炉心溶融などの深刻な事故に繋がりかねません。

冷却系は、原子炉から熱を運び出す一次冷却系と、一次冷却系から熱を受け取り蒸気を作る二次冷却系から構成されます。一次冷却系では、冷却材と呼ばれる水が原子炉内を循環し、核分裂反応で発生した熱を吸収します。この高温高圧の水は蒸気発生器へと送られ、そこで二次冷却系の水に熱を渡します。二次冷却系の水は蒸気へと変化し、タービンを回転させることで電気を生み出します。タービンを回転させた後の蒸気は復水器で水に戻され、再び蒸気発生器へと送られます。このように冷却系は発電と冷却の両方の役割を担っているのです。

原子力発電所の冷却系は、安全性を高めるために多重化されています。これは、一つの系統が故障しても、他の系統が機能することで冷却を維持できる仕組みです。通常、複数の冷却系統が並行して稼働しており、一つの系統が停止しても、他の系統が原子炉の冷却を継続します。さらに、非常用炉心冷却装置（ECCS）と呼ばれるバックアップシステムも備えられています。これは、通常の冷却系が全て機能しなくなった場合に、炉心を冷却するための最終手段です。ECCSは、独立した電源と冷却水を備えており、大規模な事故発生時でも炉心溶融を防ぎ、安全を確保します。これらのシステムは、定期的な点検や検査、そして厳格な基準に基づく保守管理によって、常に最適な状態で運用されています。

安全保護系の役割

原子力発電所の中枢とも言うべき安全保護系は、原子炉の運転中に想定外の事態や異常が発生した場合に、自動的に原子炉を安全に停止させる非常に重要なシステムです。原子炉の出力が過剰になったり、冷却水の圧力や温度が異常に上昇したりした場合、この安全保護系が即座に作動し、原子炉を停止させ、放射性物質の放出を防ぎます。

安全保護系は、高い信頼性を確保するために、多重化、独立性、冗長性という三つの設計思想に基づいて構築されています。多重化とは、同じ機能を持つ系統を複数備えることで、一つが故障しても他の系統が正常に動作し、原子炉を安全に停止できる仕組みです。例えば、温度を監視する装置を三つ設置し、そのうち二つが異常な温度上昇を検知した場合に安全保護系が作動するように設計されています。

独立性とは、複数の系統が互いに影響を受けないように物理的にも電気的にも分離されていることを指します。例えば、地震が発生した場合、一つの系統が損傷しても、他の系統は独立して動作し、原子炉の安全停止機能を維持できるように設計されています。これにより、単一の事象で全ての系統が同時に機能を失う事態を防ぎます。

冗長性とは、一つの系統が故障した場合でも、予備の系統がすぐに機能を引き継げるように設計されていることを意味します。これは多重化と似ていますが、冗長性を持つシステムでは、通常時は一つの系統だけが稼働し、もう一つは待機状態にあります。これにより、部品の消耗を抑えつつ、故障発生時には速やかに予備系統が作動し、原子炉の安全を確保します。

これらの多重化、独立性、冗長性という設計思想を組み合わせることで、安全保護系の信頼性を高め、原子炉を安全に停止させ、人々と環境を守るための最後の砦として機能させています。

格納容器の役割

原子力発電所における格納容器は、想像を絶するような重大な事故が発生した場合でも、環境への放射性物質の放出を防ぐための最後の砦と言えるでしょう。いわば発電所の安全性を守る、何重にも張られた防護壁の最奥部に位置する、最も重要な防壁です。

この格納容器は、分厚いコンクリートと強靭な鋼鉄で建造されています。コンクリートの厚さは、発電所の形式や設計によって異なりますが、一般的には１メートルを超える厚さでできており、高い強度と遮蔽能力を有しています。さらに、鋼鉄製のライナー（内張り）が施されていることで、気密性を高め、放射性物質の外部への漏えいを防ぎます。これらの構造により、格納容器は非常に高い耐圧性を備えており、内部で想定外の圧力上昇が発生した場合でも、構造の健全性を維持できるように設計されています。

格納容器の内部には、事故の影響を最小限に抑えるための様々な安全装置が設置されています。例えば、炉心の冷却機能が失われた場合でも、原子炉を冷却し続ける非常用炉心冷却系が設置されています。また、格納容器内には、放射性物質を含む蒸気を冷却し、圧力を下げるためのスプレー装置も備えられています。これらの装置は、事故発生時に自動的に作動するように設計され、格納容器内にとどまった放射性物質が環境へ放出されるのを防ぎます。

このように、格納容器は多層的な安全対策の一部として機能しており、その堅牢性と安全装置によって、原子力発電所の安全性を確保し、周辺の環境や住民の安全を守っています。
