原子炉の緊急停止：スクラムの仕組み

原子炉の緊急停止：スクラムの仕組み

スクラムとは

原子炉を緊急停止させることをスクラムと言います。原子炉は、核分裂反応を利用して莫大な熱を生み出し、その熱で水を沸騰させて蒸気を作り、蒸気の力でタービンを回し発電機を駆動することで電気を作り出します。この核分裂反応は、非常に精密な制御の下で行われています。しかし、想定外の事象や機器の故障など、様々な原因によってこの制御がうまくできなくなる可能性があります。もし制御が効かなくなると、原子炉内の温度や圧力が急上昇し、大事故につながる恐れがあります。このような事態を未然に防ぐ最終手段として、原子炉には緊急停止システムが備わっており、この緊急停止のことをスクラムと呼びます。

スクラムという言葉の由来には諸説ありますが、初期の原子炉開発にまつわる興味深い話が残っています。原子炉を緊急停止させる際、制御棒を炉心に挿入する必要がありました。初期の原子炉では、この制御棒に紐が取り付けられており、その紐を引っ張ることで制御棒を挿入し、原子炉を停止させる仕組みだったのです。この様子が、帆船のマストに登っている船員が緊急時にロープを使って甲板に飛び降りる様子に似ていたことから、スクラムと呼ばれるようになったと言われています。スクラムとは、本来ラグビー用語で密集状態を指す言葉ですが、原子炉の緊急停止の様子と重なり、いつしか原子力分野でも使われるようになりました。

現在の原子炉では、ボタン操作で緊急停止が行われます。紐を引っ張るような手動操作は行われていません。しかし、名称はそのままスクラムとして現在も使われています。スクラムは、原子炉の安全を守る上で最後の砦と言える重要なシステムです。原子炉で万が一異常事態が発生した場合でも、スクラムによって原子炉を安全かつ迅速に停止させることができるため、周辺環境への影響を最小限に抑えることができます。原子力発電所の安全性を確保する上で、スクラムはなくてはならない存在です。

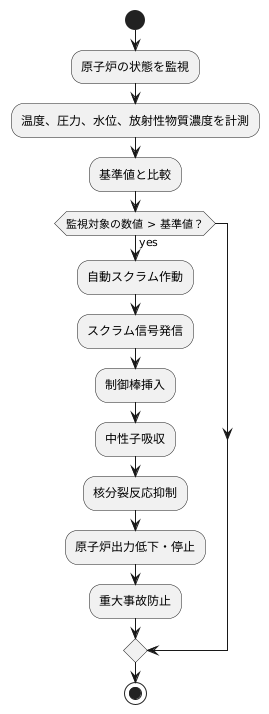

自動スクラムの条件

原子力発電所の中核部品である原子炉には、異常を感知して自動的に停止する安全装置が備わっています。これは「自動スクラム」と呼ばれ、原子炉の安全性を確保する上で欠かせない仕組みです。この装置は、原子炉の状態を常に監視することで機能します。具体的には、原子炉内の温度や圧力、水の高さ、冷却材に含まれる放射性物質の濃度といった様々な数値を計測し続けています。これらの数値は、あらかじめ安全性を確保できる範囲として設定された基準値と常時比較されます。

もしこれらの監視対象の数値が、安全基準値を超えてしまった場合、自動スクラムが作動します。原子炉に異常が発生したと判断され、自動的にスクラム信号が発信されるのです。この信号を受けると、制御棒と呼ばれる部品が原子炉の中へと挿入されます。制御棒には、中性子を吸収する物質が含まれており、原子炉内で起こっている核分裂反応を抑える働きをします。核分裂反応は、ウランなどの原子核が分裂する際に、莫大なエネルギーと中性子を放出する反応です。制御棒が挿入されると、この中性子が吸収されるため、核分裂反応の連鎖が抑えられ、原子炉の出力は低下し、最終的には停止します。

自動スクラムの最大の利点は、人の操作を介さずに原子炉を停止できる点です。原子炉の異常発生時には迅速な対応が求められますが、自動スクラムであれば、状況を判断したり指示を出すといった人の時間を省くことができます。例えば、大きな地震などの自然災害が発生し、原子炉に何らかの異常が生じたとしても、自動スクラムが作動することで、重大事故に発展するのを防ぐことができます。このように自動スクラムは、原子力発電所の安全性を確保するために非常に重要な役割を担っているのです。

手動スクラム

原子力発電所では、安全性を保つための緊急停止装置として自動スクラムが備わっています。しかし、想定外の事態が発生した場合、自動制御では対応できないケースも考えられます。そこで、人の手で原子炉を停止させる手動スクラムという仕組みも用意されているのです。

通常運転時は、原子炉は自動制御システムによって管理されています。しかし、地震などの大きな揺れや、機器の予期せぬ不具合が生じた際に、自動スクラムが正常に作動しない可能性もゼロではありません。また、自動システムが異常を感知する前に、運転員の経験や知識に基づいて異変を察知するケースもあります。このような場合、運転員は自身の判断で手動スクラムを作動させ、原子炉を安全に停止させることができます。

手動スクラムの重要性は、自動スクラムでは対応しきれない状況において際立ちます。例えば、計器の故障で正確なデータが得られない場合、自動スクラムの起動条件が満たされず、作動しない可能性があります。このような時、運転員の迅速な判断と手動操作によって、原子炉を安全に停止させることが可能となるのです。また、想定外の事象が発生し、自動制御システムが正常に機能しなくなった場合でも、手動スクラムによって原子炉を停止させ、大事故を防ぐことができます。

このように、原子力発電所の安全を確保するためには、自動スクラムと手動スクラムの両方が必要不可欠です。多重的な安全装置を備えることで、原子炉の安全性を高め、私たちが安心して電気を使える環境を維持することができるのです。

加圧水型炉の場合

原子力発電所で使われている原子炉には色々な種類がありますが、その中で加圧水型炉（ＰＷＲ）という種類の原子炉について説明します。この種類の原子炉では、緊急停止のことを原子炉トリップと呼んでいます。

トリップという言葉は、普段の生活でも電気回路の遮断器が自動で働いて電気を止めることを指す言葉として使われています。原子炉の場合もこれと同じように、原子炉トリップという言葉は原子炉を緊急停止させる安全装置が作動することを意味します。

ＰＷＲでは、原子炉トリップの信号が出ると、制御棒と呼ばれる装置が原子炉の中に挿入されます。制御棒は核分裂反応を抑える働きを持つため、制御棒が入ることで核分裂の連鎖反応は抑えられ、原子炉は停止します。これは他の種類の原子炉におけるスクラムと同じ役割を果たしています。つまり、呼び方は違っても、原子炉の安全を守る目的は同じです。

原子炉トリップという名前はＰＷＲ特有の呼び方ですが、沸騰水型炉（ＢＷＲ）という種類の原子炉ではスクラムと呼ばれています。このように原子炉の種類によって呼び方が違うことがありますが、原子炉を安全に停止させる仕組みはどちらも同じように重要です。原子力発電所では、このような安全装置によって事故を防ぎ、安全性を高める工夫がされています。

安全の重要性

原子力発電は、地球温暖化対策の切り札として注目されています。なぜなら、発電時に大量の二酸化炭素を排出しないからです。しかし、安全確保は原子力発電における最重要課題です。過去の事故を教訓に、発電所の設計、建設、運転、保守に至るまで、あらゆる段階で徹底した安全対策が求められています。

原子力発電所の安全を守る上で、緊急炉心冷却装置（スクラム）は最後の砦と言えるでしょう。原子炉内で異常が発生した場合、核分裂の連鎖反応を停止させる制御棒が自動的に挿入されます。この制御棒の挿入を促すのが緊急炉心冷却装置です。制御棒が挿入されると、核分裂反応は抑制され、原子炉の出力は低下します。この装置は、原子炉の過熱や放射性物質の漏洩を防ぐための重要な安全装置であり、常に正常に動作するよう、定期的な点検と保守が欠かせません。

原子力発電所の安全対策は、緊急炉心冷却装置だけではありません。多重防護と呼ばれる何層もの安全システムが構築されています。原子炉は、頑丈な格納容器で覆われており、放射性物質の外部への漏洩を防ぎます。また、発電所の運転状況は、中央制御室で常時監視され、異常があれば直ちに適切な処置が取られます。さらに、従業員への安全教育や訓練も重要です。原子力発電所の安全な運転には、高度な知識と技術を持った従業員による的確な判断と対応が必要不可欠です。

原子力発電は、二酸化炭素排出量が少ないという大きな利点を持つ反面、ひとたび事故が発生すれば甚大な被害をもたらす可能性があります。だからこそ、原子力の平和利用には、安全性の確保が最優先されるべきです。私たちは、原子力発電の恩恵とリスクを正しく理解し、安全で持続可能なエネルギー利用を目指していく必要があります。
