ジルコニウム－水反応と原子炉安全

ジルコニウム－水反応と原子炉安全

ジルコニウム－水反応とは

ジルコニウム－水反応とは、高温の金属ジルコニウムと水が化学反応を起こす現象です。この反応では、ジルコニウムは酸素と結びつき酸化ジルコニウムに変化し、水は水素と酸素に分解されます。生成された酸素はジルコニウムと反応し、水素は気体のまま放出されます。反応式はジルコニウム(Zr)＋２つの水(H₂O)→酸化ジルコニウム(ZrO₂)＋２つの水素(H₂)と表されます。

この一見単純な化学反応は、原子力発電所の安全性を考える上で非常に重要な意味を持ちます。原子炉の燃料被覆管には、ジルコニウム合金が用いられています。燃料被覆管は、核分裂反応によって生じた熱を冷却水に伝える重要な役割と、ウランなどの放射性物質が外部に漏れるのを防ぐ役割を担っています。通常運転時、冷却水は燃料被覆管の温度を適切に保ち、ジルコニウム－水反応の発生を防いでいます。しかし、冷却材喪失事故のような異常事態が発生すると、原子炉内の冷却水が失われ、炉心の温度が急激に上昇します。この高温状態では、ジルコニウムと水との反応が促進され、大量の水素が発生します。水素は可燃性ガスであるため、空気中の酸素と結びついて燃焼、場合によっては爆発する危険性があります。原子力発電所の安全性を確保するためには、ジルコニウム－水反応を制御し、水素の発生量を抑制することが不可欠です。 この反応の進行速度は温度に大きく依存するため、炉心冷却の復旧が事故発生時の最優先事項となります。さらに、水素の安全な処理方法も重要な課題であり、様々な対策が講じられています。

水素発生の危険性

原子力発電所では、炉心の冷却に水が用いられています。しかし、万が一炉心冷却に失敗した場合、高温になった燃料被覆管（ジルカロイという金属で出来ています）と水が化学反応を起こし、多量の水素が発生することがあります。この反応はジルコニウム-水反応と呼ばれ、原子炉の安全性を脅かす重大な問題です。発生した水素は、原子炉格納容器という原子炉を覆う強固な構造物の中に閉じ込められますが、この格納容器内に酸素が存在すると、水素と酸素が混合した可燃性の気体、爆鳴気が生成されます。もし、この爆鳴気に何らかの火花が飛散すると、激しい水素爆発が発生し、格納容器の損傷につながる恐れがあります。実際に、２０１１年の福島第一原子力発電所事故では、この水素爆発が建屋の破壊を引き起こし、放射性物質の拡散につながったと考えられています。

このような深刻な事態を避けるため、原子炉格納容器内には、水素爆発の発生を防ぐための安全装置が設置されています。その一つが水素再結合器です。水素再結合器は、触媒を用いて水素と酸素を反応させ、水に戻す装置です。これにより、格納容器内の水素濃度を低く抑え、爆発のリスクを低減することができます。もう一つの安全装置がイグナイタです。イグナイタは、意図的に小さな火花を発生させることで、水素を少量ずつ制御しながら燃焼させる装置です。爆鳴気が溜まって大規模な爆発に至る前に、水素を安全に燃焼させることで、格納容器への影響を最小限に抑えることができます。これらの安全装置は、原子力発電所の安全性を確保するために重要な役割を果たしています。とはいえ、水素発生自体を抑えることが最も重要であり、そのためには炉心冷却の信頼性を高めることが不可欠です。

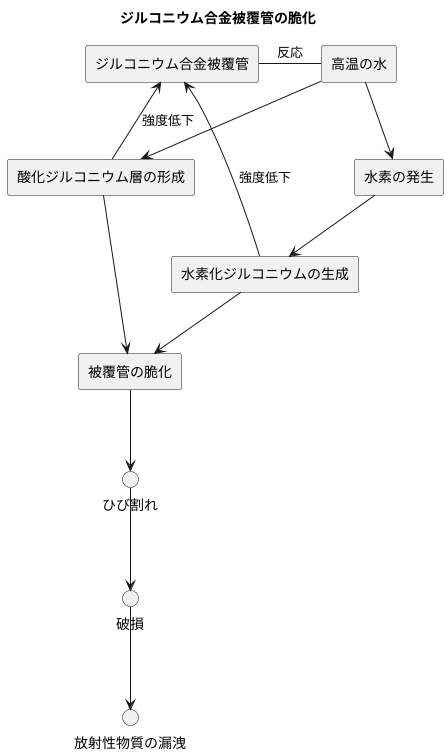

被覆管の脆化

原子炉の燃料ペレットを包む被覆管は、過酷な環境に耐えるため、ジルコニウム合金で作られています。ジルコニウム合金は、耐食性や中性子吸収が少ないなどの優れた特性を持つ反面、高温の水と反応することで脆化という現象を起こすことが知られています。この脆化は、原子炉の安全性を脅かすため、深く理解し対策を講じる必要があります。

ジルコニウムと水との反応では、表面に酸化ジルコニウムの層が形成されます。この酸化ジルコニウムは、元のジルコニウム合金に比べて硬くてもろいため、被覆管全体の強度を低下させます。原子炉内は高温高圧という過酷な環境であるため、脆くなった被覆管は、わずかな衝撃や圧力変化でもひび割れが生じやすくなります。ひび割れが成長し、最終的に被覆管が破損に至ると、内部の放射性物質が冷却水中に漏れ出す可能性があります。これは原子炉の安全性を損なう重大な事故につながるため、絶対に防がなければなりません。

被覆管の脆化には、ジルコニウムと水素の反応も関係しています。高温下では、水とジルコニウムの反応で水素が発生し、この水素の一部がジルコニウムに取り込まれます。こうして生成されるのが水素化ジルコニウムです。水素化ジルコニウムは、ジルコニウムよりも脆いため、被覆管の強度をさらに低下させ、脆化を促進します。このように、高温の水との反応は、酸化ジルコニウムの生成と水素化ジルコニウムの生成という二つの側面から被覆管の脆化を進めていくため、原子炉の設計や運転においては、これらの反応を抑制することが非常に重要になります。被覆管の健全性を維持するために、材料の改良や運転条件の最適化など、様々な対策が講じられています。

安全対策の重要性

原子力発電所では、燃料被覆管に使われている金属ジルコニウムと水が反応することで水素が発生し、これが大きな事故につながる危険性があります。これを防ぐため、幾重もの安全対策がとられています。

まず、何らかの原因で原子炉を冷却する水が失われた場合を想定し、非常用炉心冷却系が備えられています。これは、事故発生時に直ちに作動し、原子炉の核燃料を冷却することで、ジルコニウムと水の反応による水素発生を抑える働きをします。

さらに、原子炉を覆う格納容器は、放射性物質が外部に漏れるのを防ぐための最後の砦として重要な役割を果たします。厚いコンクリートと鋼鉄でできたこの容器は、万一、放射性物質が原子炉から漏れた場合でも、外部環境への拡散を食い止めます。

また、格納容器の内部には、格納容器雰囲気浄化系統という装置が設置されています。これは、事故によって格納容器内に水素が発生した場合、その濃度を一定以下に保つことで、水素爆発の危険性を低減する働きをします。

これらの安全対策は、多重防護という考え方に基づいて設計されています。これは、一つの機器が故障しても、他の機器が正常に動作することで、原子炉の安全性を確保するという考え方です。たとえ一つの安全装置が機能しなくても、他の装置がバックアップすることで、全体としての安全性を維持します。

さらに、原子力規制委員会は、燃料被覆管の酸化の度合いと格納容器内の水素濃度に対し、厳しい基準を設けています。原子力発電所は、これらの基準を満たすように設計・運転されており、規制委員会が常にその安全性を監視することで、事故発生のリスクを最小限に抑えています。

今後の研究開発

原子力発電所における安全確保は、ジルコニウムと水の反応を深く理解し、制御することに大きく依存しています。この反応は、発電所の通常運転時だけでなく、想定外の事故時においても重要な要素となるため、更なる研究開発が不可欠です。

現在、ジルコニウム合金は原子炉の燃料被覆管に使用されています。高温高圧の環境下で水と反応し、水素を発生させるという特性があります。この水素発生は、深刻な事故につながる可能性があるため、より耐食性が高く、水素発生量を抑制できる新たなジルコニウム合金の開発が急務です。合金の組成や製造方法を工夫することで、より安定した材料の開発を目指します。

また、想定外の重大事故、いわゆる「シビアアクシデント」時に起こるジルコニウムと水の反応を詳細に解明することも重要です。シビアアクシデント時は、通常運転時とは異なる高温、高圧、低水位の状況となります。このような極限状態でのジルコニウムと水の反応挙動を予測するモデルを構築し、事故の影響を最小限に抑えるための対策を確立する必要があります。実験データに基づいた高精度な反応モデルの開発や、スーパーコンピュータを用いた大規模シミュレーションによる解析が求められます。

これらの研究開発によって得られた知見は、原子力発電所の設計や運転手順の改善に役立ち、ひいては発電所の安全性の向上に貢献します。得られた成果は公開し、広く活用されるようにしていくことで、原子力発電に対する理解を深めてもらうことが重要です。

原子力の安全確保には国際的な協力が不可欠です。世界各国と連携し、研究開発を推進していくことで、より安全な原子力発電の実現を目指します。国民からの信頼を得るためにも、ジルコニウムと水の反応に関する研究開発を継続的に行い、その成果を透明性をもって公開していくことが求められます。
