熱過渡応力と高速炉の設計

熱過渡応力と高速炉の設計

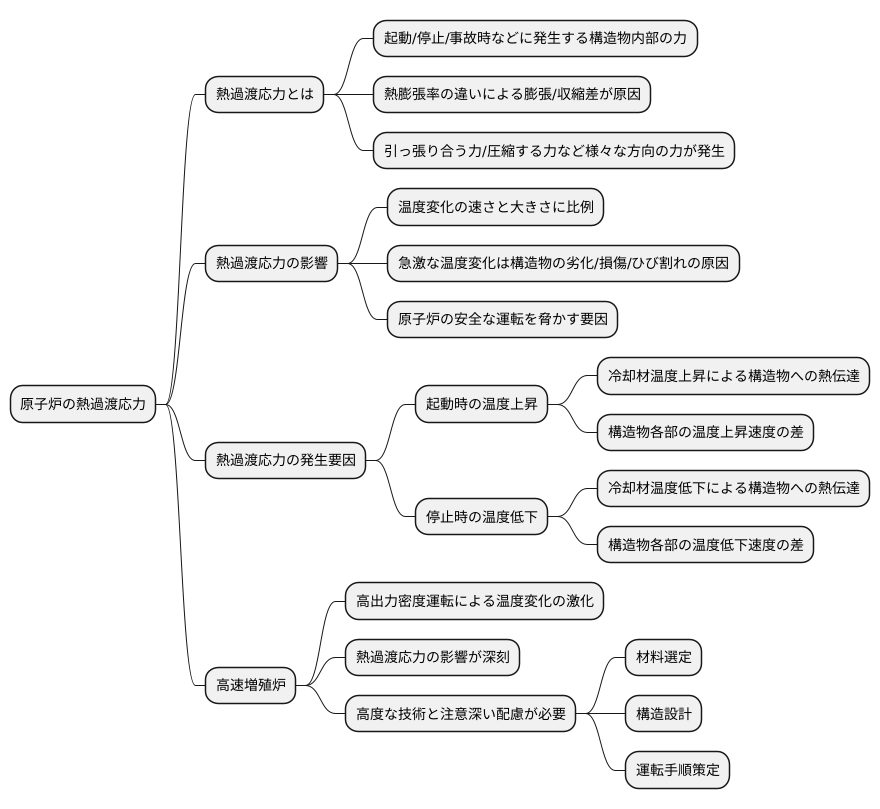

熱過渡応力の発生原因

原子炉は、起動や停止といった通常の運転操作時はもちろん、予期せぬ急激な変化や事故発生時にも、内部の機器や配管に大きな温度変化が生じます。この温度変化は、部品の材質の熱膨張率の違いにより、それぞれの部品で異なる膨張・収縮を引き起こします。これが原因で、構造物内部に引っ張り合う力や圧縮する力といった様々な方向の力が加わります。この力を熱過渡応力と呼び、原子炉の設計・運用において常に考慮すべき重要な要素です。

熱過渡応力は、温度変化の速さと大きさに比例して大きくなります。急激な温度変化は、構造物の劣化や損傷、ひび割れなどを引き起こす可能性があり、原子炉の安全な運転を脅かす大きな要因となります。原子炉を安全に運用するためには、熱過渡応力の発生原因を理解し、適切な対策を講じることが不可欠です。

例えば、原子炉の起動時には、原子炉冷却材の温度が上昇することで、冷却材が流れる配管や原子炉容器といった構造物に熱が伝わります。この時、構造物の各部分で温度上昇の速度に差が生じると、温度の高い部分と低い部分で膨張の程度に違いが生じ、熱過渡応力が発生します。同様に、原子炉の停止時にも冷却材の温度が低下し、同様の現象が生じます。

さらに、高速増殖炉のように高度な技術を用いた原子炉では、より高い出力密度で運転されるため、通常運転時でも温度変化が激しくなりやすく、熱過渡応力の影響はより深刻になります。そのため、材料の選定や構造設計、運転手順の策定などにより高度な技術と注意深い配慮が必要となります。熱過渡応力の発生を抑制し、構造物の健全性を維持することは、原子炉の安全性を確保する上で最も重要な課題の一つと言えるでしょう。

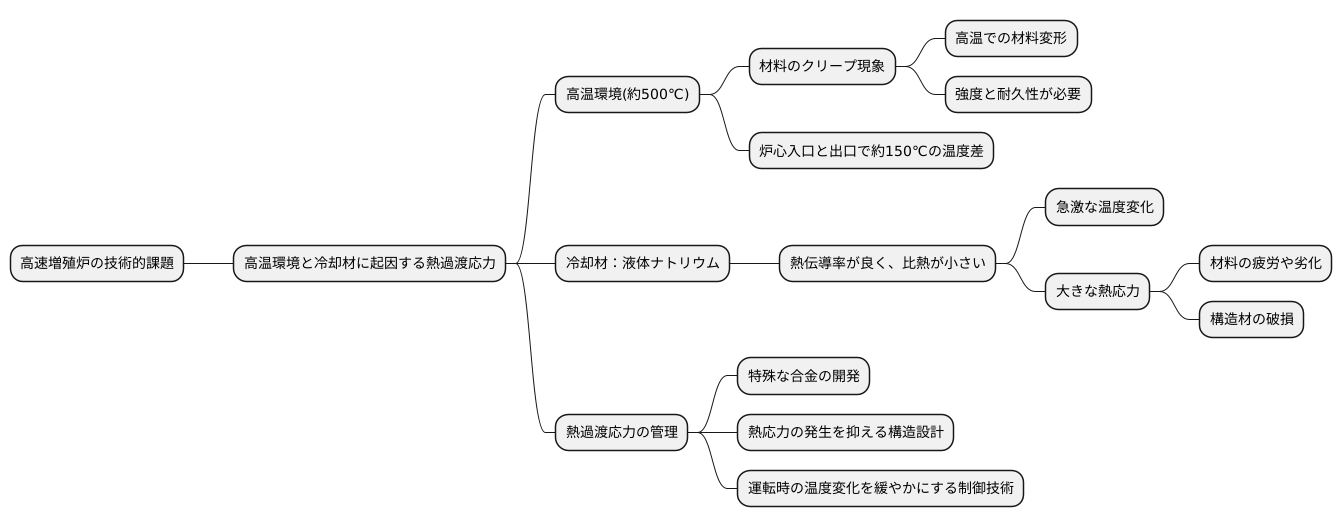

高速炉における課題

高速増殖炉は、ウラン資源の有効利用や長寿命の放射性廃棄物の削減といった利点を持つ反面、いくつかの技術的な課題も抱えています。中でも、高温環境と冷却材に起因する熱過渡応力への対策は、高速炉実現のための重要な鍵となっています。

高速炉の炉心は、入口と出口で約150度もの温度差が生じ、運転温度は約500度に達します。これは、一般的な原子炉である軽水炉よりもはるかに高温です。400度を超える高温環境では、材料のクリープ現象、つまり一定の荷重がかかった状態で時間とともに材料が変形する現象が顕著になります。高速炉の構造材はこの高温に耐えうる強度と耐久性を持つ必要があり、材料の選定や設計には高度な技術が求められます。

さらに、高速炉では冷却材として液体金属のナトリウムを使用します。ナトリウムは熱伝導率が良く、比熱が小さいため、温度変化が急激に伝わるという特性があります。これは、炉内の温度変化が構造材に速やかに伝わり、大きな熱応力を生じさせることを意味します。この熱応力は、材料の疲労や劣化を招き、最悪の場合には構造材の破損につながる可能性があります。このような急激な温度変化による熱応力を、熱過渡応力と呼びます。高速炉では、ナトリウムの特性により、軽水炉に比べてより厳しい熱過渡応力に晒されることになります。

これらの高温環境とナトリウム冷却材という高速炉特有の環境が組み合わさることで、構造材には極めて大きな負担がかかります。そのため、熱過渡応力を適切に管理し、構造材への影響を最小限に抑えることが、高速炉の設計において最も重要な課題の一つとなっています。具体的には、特殊な合金の開発や、熱応力の発生を抑える構造設計、運転時の温度変化を緩やかにする制御技術など、様々な対策が検討されています。

高速炉の設計上の工夫

高速炉は、熱の発生が非常に大きい原子炉であるため、設計においては、熱によるゆがみ（熱応力）への対策が重要です。この熱応力は、原子炉の部品の温度が急激に変化する際に特に大きくなり、原子炉の安全な運転にとって課題となります。この問題に対処するため、高速炉の設計には様々な工夫が凝らされています。

まず、原子炉容器や配管といった主要な部品には、薄い構造が採用されています。薄い構造にすることで、温度変化による膨張や収縮をスムーズに吸収することが可能になります。厚い構造の場合、温度変化によって内部と表面で温度差が生じやすく、この温度差が大きな熱応力を発生させます。薄い構造にすることで、この温度差を小さく抑え、発生する熱応力を軽減することができます。これは、急激な温度変化が起こりやすい高速炉において、特に重要な設計上の工夫です。

さらに、原子炉容器の内側には、内張り構造（ライナー）が設けられています。このライナーは、原子炉内で発生した熱をゆっくりと伝え、構造物への急激な熱の負荷を低減する役割を担います。急激な温度変化は、材料に大きな負担をかけるため、ライナーによって温度変化を緩やかにすることで、原子炉容器や配管の寿命を延ばすことができます。また、ライナーは熱衝撃を吸収する緩衝材としても機能し、原子炉の安全性を高める重要な役割を果たします。

高速炉の熱応力への対策は、原子炉の安全な運転に欠かせないものです。薄い構造の採用やライナーの設置など、様々な工夫を組み合わせることで、高速炉は厳しい熱環境下でも安定して運転できるよう設計されています。これらの高度な設計技術は、高速炉の更なる発展と、将来のエネルギー供給における重要な役割を担う高速炉技術の確立に貢献しています。

高温構造設計の重要性

高速増殖炉の開発において、高温環境下での構造設計は、安全性を確保する上で極めて重要な要素です。高温に耐えられる構造設計は、原子炉の安全な運転に直接つながるため、決して欠かすことができません。

原子炉の内部は非常に高温になるため、使用する材料には特殊な性質が求められます。高温では、多くの材料の強度が低下したり、ゆっくりと変形していくクリープ現象が発生したりします。このような高温環境下での材料の挙動を正確に予測し、適切な材料を選択することは、構造設計の第一歩です。通常の環境下で行う設計とは異なり、高度な技術と専門的な知識が不可欠です。

高温構造設計では、材料の強度だけでなく、様々な要素を考慮しなければなりません。熱の伝わり方や、熱によって材料が膨張する度合い、クリープ現象、繰り返し荷重によって材料が壊れる疲労といった要素が複雑に関係し合い、構造物の挙動に大きな影響を与えます。そのため、高度な解析技術を用い、豊富な経験に基づいた設計を行う必要があります。

さらに、高温環境下では、材料の劣化や損傷が進行しやすいため、長期的な安全性を確保することも重要です。適切な検査方法を確立し、定期的な保守管理計画を策定することで、予期せぬトラブルを防ぎ、原子炉の安定稼働を実現できます。

高速増殖炉の開発は、高温構造設計の技術進歩と密接に結びついています。高温構造設計の技術革新は、将来の原子力技術の発展にとって極めて重要な役割を担っており、より安全で効率的なエネルギー供給を実現するための鍵となるでしょう。

将来の展望

将来のエネルギー供給において、高速炉は大きな期待を寄せられています。高速炉はウラン資源を効率的に活用できるため、限られた資源を長く使い続けることができます。さらに、核廃棄物を減らすことができるため、環境への負荷を低減する効果も期待できます。これらの利点により、高速炉は次世代の原子炉として注目を集めています。

しかし、高速炉の実用化には、いくつかの技術的な課題を乗り越える必要があります。中でも、熱過渡応力への対策は重要な課題の一つです。熱過渡応力は、原子炉の温度が急激に変化することで発生する熱応力であり、機器の損傷や故障に繋がる可能性があります。この熱過渡応力に耐えられるような、高温での使用に耐える構造設計の技術や、新しい材料の開発が求められています。

今後の研究開発によってこれらの課題が解決され、高速炉が安全かつ安定的に稼働するようになると、エネルギーの安定供給に大きく貢献すると考えられます。これは、私たちの生活の基盤を支えるだけでなく、地球環境問題の解決にも繋がります。地球温暖化の主な原因である二酸化炭素の排出量を削減し、持続可能な社会を実現するために、高速炉の技術は重要な役割を担うでしょう。

高速炉技術の確立は、エネルギー問題の解決だけでなく、資源の枯渇を防ぐことにも繋がります。ウラン資源を有効活用することで、将来世代にもエネルギー資源を残すことができます。また、核廃棄物の削減は、環境への負荷を低減し、地球環境の保全に大きく貢献します。

高速炉が持つこれらの可能性を実現するためには、熱過渡応力のような複雑な現象をより深く理解し、高度な対策技術を開発していく必要があります。関係機関や研究者たちの協力体制を強化し、技術革新を加速させることで、高速炉の早期実用化を目指していくことが重要です。これにより、安全で持続可能なエネルギーシステムを構築し、豊かな未来を築いていくことができると期待されます。
