蒸気発生器とは

蒸気発生器とは、読んで字のごとく蒸気を作り出す装置のことです。蒸気の力でタービンを回転させて発電する火力発電所や原子力発電所のような施設では、なくてはならない重要な設備です。特に加圧水型原子炉（ＰＷＲ）という形式の原子力発電所では、原子炉で発生した熱を蒸気に変換するために蒸気発生器が重要な役割を担っています。

蒸気発生器の仕組みは、巨大なやかんのようなものだと考えることができます。家庭で使われるやかんでお湯を沸かすときと同じように、高温の熱源を使って水を沸騰させ、蒸気を発生させます。ただし、原子力発電所で使われる蒸気発生器は、直接燃料を燃やして水を沸騰させる蒸気機関車とは仕組みが異なります。原子力発電では、原子炉内で発生した熱を間接的に利用することで、放射性物質が外部に漏れるのを防いでいます。この熱交換の役割を担うのが蒸気発生器です。

具体的には、原子炉で熱せられた一次冷却水が蒸気発生器に送られ、そこで多数の伝熱管の中を通過します。伝熱管の外側には二次冷却水があり、一次冷却水の熱が伝熱管を介して二次冷却水に伝えられます。すると、二次冷却水が沸騰して蒸気となり、この蒸気がタービンに送られて発電機を回し、電気を生み出します。このように、蒸気発生器は原子炉とタービンを繋ぐ重要な役割を果たし、原子力のエネルギーを安全かつ効率的に電力に変換するために欠かせない設備なのです。

蒸気発生器は、発電効率を高めるために様々な工夫が凝らされています。例えば、伝熱管の材質や形状、配置などが最適化され、熱の伝わり方を良くすることで効率的な蒸気発生を実現しています。また、蒸気発生器内部の水の流れを制御する技術も重要で、均一な蒸気を安定して供給できるようになっています。これらの高度な技術により、蒸気発生器は現代社会の電力供給を支える重要な役割を担っていると言えるでしょう。

加圧水型原子炉における役割

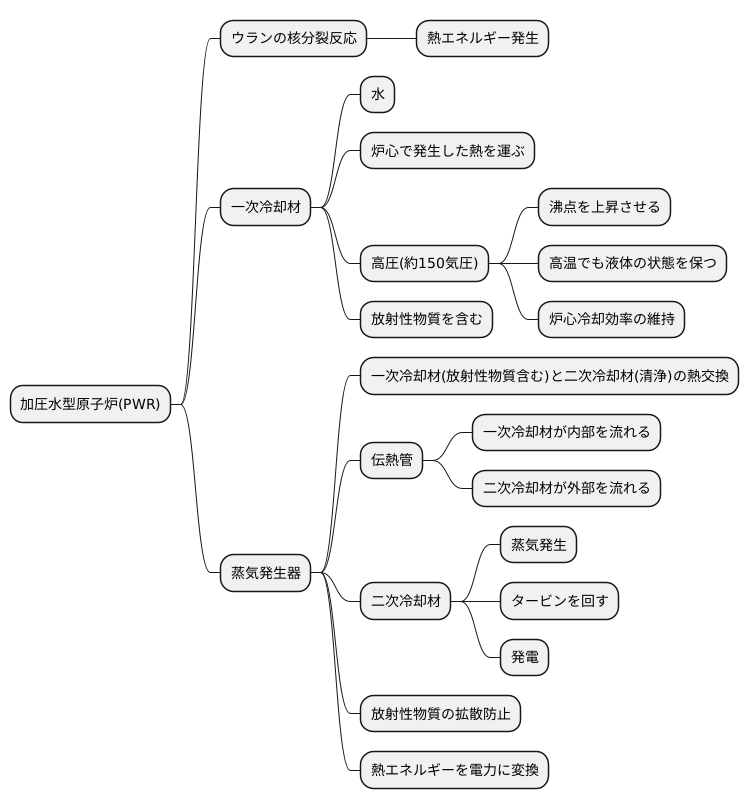

加圧水型原子炉は、ウランの核分裂反応で発生する莫大な熱エネルギーを電力に変換する装置です。この熱エネルギーを取り出すために、炉心で発生した熱を運ぶための水が不可欠です。この水を一次冷却材と呼びます。一次冷却材は、非常に高い圧力、およそ150気圧という日常では考えられないような圧力に保たれています。なぜこのような高圧にする必要があるのでしょうか。それは、高い圧力をかけることで水の沸点を上げ、高温でも液体の状態を保つことができるからです。もし水が沸騰して蒸気になると、炉心の冷却効率が著しく低下してしまうため、高圧での運用が必須となります。

さて、この高温高圧の一次冷却材は、熱エネルギーを運ぶ重要な役割を担っていますが、ウラン燃料と直接接しているため放射性物質を含んでいます。そのため、この一次冷却材を直接タービンに送って発電することはできません。そこで登場するのが蒸気発生器です。蒸気発生器は、放射性物質を含む一次冷却材と、タービンを回すための清潔な蒸気を発生させる二次冷却材との間を熱交換するための巨大な装置です。蒸気発生器内部には、無数の伝熱管が張り巡らされています。一次冷却材はこの伝熱管の中を通り、二次冷却材は伝熱管の外側を流れます。一次冷却材の高い熱は伝熱管を介して二次冷却材に伝えられ、二次冷却材を沸騰させて蒸気を発生させます。こうして発生した蒸気は放射性物質を含んでいないため、安全にタービンを回し、発電機を駆動して電力を生み出すことができます。蒸気発生器は、原子力発電所において、放射性物質の拡散を防ぎつつ、効率的に熱エネルギーを電力に変換するために不可欠な役割を担っているのです。

蒸気発生器の構造

蒸気発生器は、原子力発電所において核分裂で発生した熱を電力に変換する過程で重要な役割を担う装置です。その内部には、熱を伝えるための多数の管が複雑に配置されています。これらの管は、原子炉から来る高温高圧の一次冷却材と、タービンを回す蒸気を発生させる二次冷却材の間で熱交換を行うための重要な要素です。この熱交換を効率的に行うために、管の材質や配置方法など、様々な工夫が凝らされています。

管の配置方法には、大きく分けて三つの種類があります。一つ目は、管がアルファベットのＵ字のように曲げられた形状のＵ字管型です。この型は、一次冷却材と二次冷却材の温度差によって管が膨張・収縮しても、その変化をＵ字型に曲げられた部分が吸収してくれるため、装置への負担が少ないという利点があります。二つ目は、管がまっすぐな直管型です。この型は、構造が単純であるため製造が容易で、費用を抑えられるという利点があります。三つ目は、管がらせん状に巻かれたヘリカルコイル型です。この型は、限られた空間の中で管の長さを長く、つまり熱交換を行う面積を大きく取ることができるため、コンパクトな設計が可能という利点があります。

このように、それぞれの配置方法には利点と欠点があり、原子炉の種類や出力、設置場所の条件などに応じて最適な型式が選ばれます。蒸気発生器は高温高圧の流体を扱うため、高い安全性と信頼性が求められる非常に重要な機器であり、その設計・製造には高度な技術が不可欠です。

蒸気の利用と発電

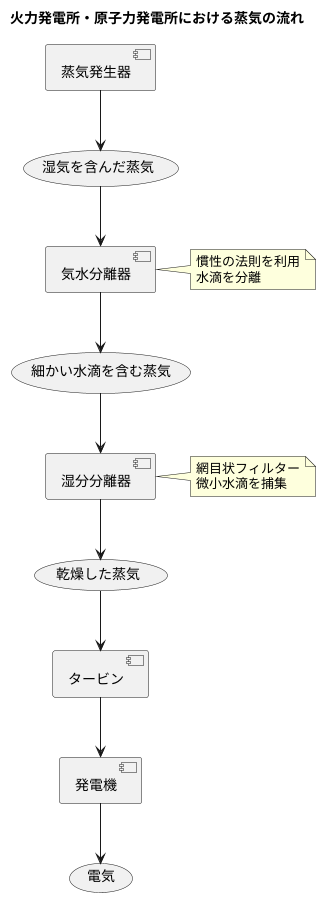

火力発電所や原子力発電所では、蒸気を利用して発電しています。高温高圧の蒸気がタービンと呼ばれる羽根車を回し、その回転運動で発電機を動かして電気を作り出しているのです。しかし、蒸気発生器で作られた蒸気は、そのままタービンに送られるわけではありません。蒸気の中には、目に見えないほど小さな水の粒、つまり湿気が含まれています。この湿気を含んだ蒸気をそのままタービンに送ると、タービンの羽根に損傷を与えてしまう可能性があります。高速で回転するタービンにとって、小さな水滴でも弾丸のような破壊力を持つからです。

そこで、蒸気をタービンに送る前に、気水分離器と湿分分離器を使って蒸気から水分を取り除く必要があります。まず、気水分離器では、蒸気の流れを急激に変えることで、慣性の法則を利用して水滴を分離します。蒸気は流れに合わせて方向を変えますが、水滴は重いため、まっすぐ進もうとして壁にぶつかり、分離されます。次に、湿分分離器では、さらに細かい水滴を取り除きます。湿分分離器には、網目状のフィルターが設置されており、蒸気はこの網目を通り抜ける際に、残った微小な水滴がフィルターに捕らえられます。こうして、二段階の分離装置を通ることで、乾燥した蒸気が作られます。

このようにして丁寧に乾燥された蒸気は、ようやくタービンへと送られます。乾燥した蒸気はタービンを勢いよく回転させ、その回転エネルギーが発電機に伝わり、私たちの生活に欠かせない電気が生み出されます。蒸気発生器で作られた蒸気は、様々な工程を経て私たちの生活を支える電力へと変換されているのです。

安全性と保守管理

原子力発電所の中心臓とも言える蒸気発生器は、原子炉で発生した熱を水に伝えて蒸気を作り出す重要な装置です。この蒸気はタービンを回し、電気を生み出すための動力源となります。蒸気発生器の安全性と保守管理は発電所の安定稼働に直結し、ひいては私たちの暮らしを支える電力供給の安定に欠かせません。

蒸気発生器内には多数の伝熱管が張り巡らされており、この管を通して原子炉の熱が水に伝えられます。高温高圧の環境下で稼働を続ける伝熱管は、経年劣化により腐食や損傷する可能性があります。万が一、伝熱管に穴が開いてしまうと、原子炉内の放射性物質を含む一次系冷却材が二次系冷却水に混入する恐れがあります。このような事態を避けるため、定期的な検査は欠かせません。検査では、伝熱管の肉厚測定や渦電流探傷試験などを行い、腐食や損傷の有無を調べます。もし異常が見つかった場合は、必要に応じて補修や交換を行います。近年では、予防保全の観点から、検査技術の高度化や新材料の開発も進められています。

蒸気発生器の運転状況の監視も重要です。温度、圧力、水位などの運転パラメータを常時監視し、異常な値が検知された場合は、ただちに原因究明と適切な対応を行います。例えば、蒸気発生器の水位が異常に低下した場合、自動的に給水ポンプが作動するなど、多重の安全装置が備えられています。これら安全装置の動作確認も定期的に実施し、常に万全の体制を維持しています。蒸気発生器の安全性と保守管理は発電所の安全運転に不可欠であり、電力会社は様々な対策を講じることで、高い安全性と信頼性を維持しています。私たちが安心して電気を使えるのも、こうした地道な努力の積み重ねがあってこそです。
