原子炉の反応度とドル

原子炉の反応度とドル

反応度とは

原子炉の反応度とは、原子炉内で起こる核分裂の連鎖反応の強さを表す尺度です。この連鎖反応は、ウランなどの核燃料が中性子を吸収して核分裂を起こし、さらに中性子を放出することで次々と核分裂を引き起こす現象です。反応度は、この連鎖反応がどれくらい活発かを数値で示す重要な指標となります。

反応度が正の値を持つ場合、連鎖反応は増幅していきます。一つの核分裂から生まれる中性子の数が、次の核分裂を起こすのに必要な数よりも多いため、核分裂の回数は雪だるま式に増えていきます。これは原子炉の出力が上昇することを意味し、制御を怠ると危険な状態に陥る可能性があります。逆に、反応度が負の値を持つ場合は、連鎖反応は次第に弱まります。核分裂を起こす中性子の数が減っていくため、全体の出力は低下していきます。これは原子炉の停止につながります。

反応度を適切に調整することは、原子炉を安全かつ安定に運転するために非常に重要です。反応度を制御するために、制御棒と呼ばれる中性子を吸収する物質が用いられます。制御棒を原子炉に挿入することで反応度を下げ、核分裂の連鎖反応を抑えることができます。反対に、制御棒を引き抜くことで反応度を上げ、出力を高めることができます。この制御棒の操作により、原子炉内の出力は常に監視され、安全な範囲で維持されます。

反応度は、中性子増倍率の変化で表されます。中性子増倍率とは、一つの核分裂で生じた中性子が、次の核分裂を起こすまでに何個の中性子を新たに生み出すかを示す係数です。この増倍率の変化をΔk/kという記号で表し、単位はありません。この数値を百分率で表したものをパーセント反応度、千分率で表したものをミリセント反応度と呼び、より細かい変化を把握するために利用されます。

ドルという単位

原子炉の出力調整において、反応度という概念は非常に重要です。反応度とは、原子炉内で連鎖反応がどれくらい活発に起こるかを示す尺度であり、この反応度を測る単位の一つに「ドル」があります。

ドルは、記号「＄」で表され、一見通貨単位のようですが、原子炉物理学では全く異なる意味を持ちます。ドルは、反応度（ρ）を遅発中性子の割合（β）で割ることで算出されます。式で表すと、ρ/βとなります。ここで、遅発中性子とは、核分裂反応で直接発生する即発中性子とは異なり、核分裂生成物が一定時間経過後に崩壊する際に放出される中性子のことです。この遅発中性子の存在が、原子炉の制御を可能にしています。

遅発中性子の割合（β）は原子炉の種類によって若干異なりますが、一般的には0.7%程度です。つまり、β＝0.007とすると、１ドルの反応度はρ/0.007 = 1となり、ρ=0.007となります。反応度は通常、パーセント反応度（%Δk/k）で表すため、１ドルは0.7%Δk/kと表現されます。この0.7%Δk/kという値は、原子炉が過剰臨界状態から即発臨界状態に移行する反応度の大きさに相当します。即発臨界とは、遅発中性子を考慮せずに、即発中性子だけで連鎖反応が維持される状態であり、この状態になると原子炉の出力は急激に上昇し、制御が困難になる可能性があります。そのため、原子炉の運転においては、反応度を１ドル以下に保つことが非常に重要です。

さらに、１ドルの1/100の反応度を１セント（¢）といいます。セントは、ドルよりも細かい反応度の調整に用いられます。このように、ドルやセントという単位を用いることで、原子炉の反応度をより直感的に理解し、安全な運転に役立てています。

遅発中性子の役割

原子炉の運転において、遅発中性子は出力制御に欠かせない役割を担っています。ウランやプルトニウムなどの核燃料が核分裂を起こすと、中性子が放出されます。この中性子は大きく分けて、即発中性子と遅発中性子の二種類に分類できます。即発中性子は、核分裂が起きたのとほぼ同時に放出されます。一方、遅発中性子は、核分裂によって生成された核分裂生成物が、さらにベータ崩壊を起こす過程で放出されます。このため、即発中性子に比べて放出されるまでに時間的なずれが生じ、これが原子炉の制御を容易にする重要な要素となります。

核分裂によって新たに発生した中性子が次の核分裂を引き起こすまでの時間を世代時間と呼びます。即発中性子のみで連鎖反応が進む場合、この世代時間は非常に短く、約1ミリ秒程度です。もし原子炉の出力が上昇し始めた際に、即発中性子だけで反応が制御されるとしたら、出力は極めて短時間で急激に増加してしまいます。このような状態では、制御棒の操作などの機械的な手段で出力を制御することは事実上不可能です。しかし、実際には遅発中性子が存在することで、世代時間が長くなり、原子炉の出力変化は緩やかになります。反応度が１ドル以下の状態では、原子炉の出力変化の速さは、主に遅発中性子の割合と遅発中性子の放出までの時間によって決まり、比較的ゆっくりとした変化になります。これにより、制御棒の挿入・引出しといった操作で原子炉の出力を安定に制御することが可能になります。遅発中性子の存在は、原子炉の安全で安定した運転に不可欠な要素といえます。

暴走状態とその危険性

原子炉における暴走状態とは、核分裂の連鎖反応が制御不能なほど急激に進んでしまう非常に危険な状態のことを指します。この状態は、反応度と呼ばれる、連鎖反応の増減の程度を示す指標が１ドルを超えた時に発生します。「ドル」とは反応度を表す単位で、１ドルは連鎖反応が即発中性子だけで維持できる状態、つまり即発臨界に達する反応度を意味します。

通常、原子炉内の核分裂は、ウランなどの核燃料が中性子を吸収することで起こります。核分裂によって新たに発生した中性子は、さらに他の核燃料に吸収され、連鎖的に核分裂反応が進んでいきます。この連鎖反応の速度は、反応度によってコントロールされています。反応度が１ドル未満であれば、連鎖反応は遅発中性子と呼ばれる、わずかに遅れて放出される中性子も加わることで安定した状態を保つことができます。しかし、反応度が１ドルを超えると、即発中性子だけで連鎖反応が持続する、即発臨界の状態になります。この状態では、中性子の発生と吸収のサイクルが非常に速くなり、原子炉の出力は急激に上昇、つまり暴走状態に陥ります。

暴走状態は原子炉の損傷や放射性物質の漏洩につながる恐れがあるため、原子炉の運転においては何よりも避けなければならない事態です。これを防ぐため、原子炉には様々な安全装置が備えられています。例えば、反応度を監視する装置が常に反応度の値をチェックし、１ドルに近づくと警報を発します。さらに、自動的に制御棒を炉心に挿入することで中性子の吸収量を増やし、連鎖反応を抑制する仕組みも備わっています。これらの安全装置が適切に機能することで、原子炉は安全に運転され、暴走状態の発生は防がれています。

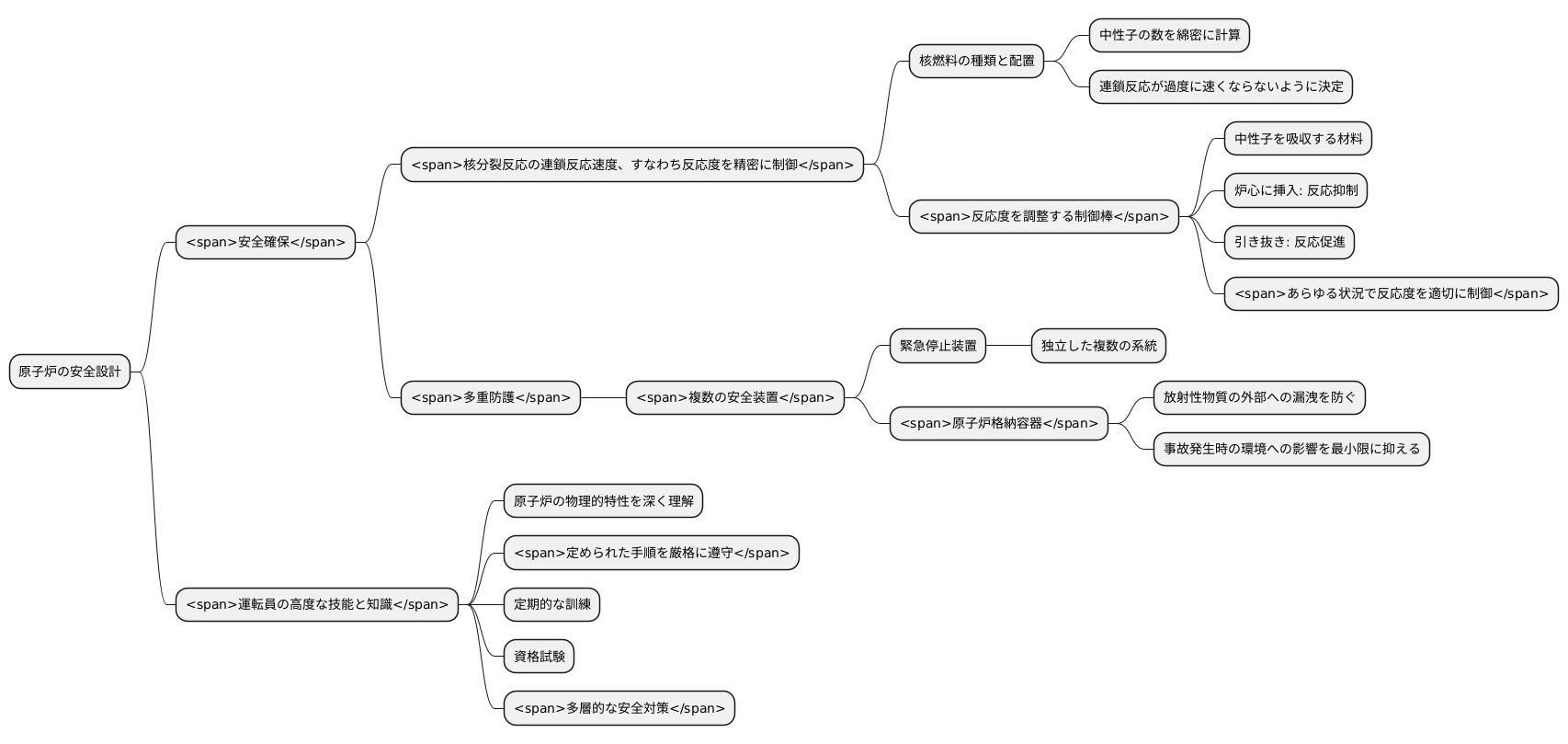

原子炉の安全設計

原子炉は、莫大なエネルギーを生み出すと同時に、適切に制御されなければ大きな危険も併せ持つ装置です。だからこそ、原子炉の設計においては安全確保が最優先事項となります。安全設計の核心は、核分裂反応の連鎖反応速度、すなわち反応度を精密に制御することにあります。

原子炉の心臓部には核燃料が配置されています。この燃料の種類や配置は、反応度に直接影響を及ぼします。設計者は、核分裂の際に発生する中性子の数を綿密に計算し、連鎖反応が過度に速くならないように燃料の組成や配置を決定します。さらに、反応度を調整する制御棒も重要な役割を担います。制御棒は中性子を吸収する材料で作られており、炉心に挿入することで連鎖反応を抑制し、引き抜くことで反応を促進します。制御棒の材質、形状、数、そして駆動機構は、あらゆる状況で反応度を適切に制御できるように設計されています。

想定外の事態、例えば地震や冷却材喪失事故などが発生した場合でも、原子炉は安全に停止する必要があります。そのため、多重防護の考え方に基づき、複数の安全装置が備えられています。例えば、原子炉の反応度を急速に低下させる緊急停止装置は、独立した複数の系統で構成されており、一つの系統が故障しても他の系統が機能するように設計されています。また、原子炉格納容器は、放射性物質の外部への漏洩を防ぐための堅牢な構造物であり、万が一の事故発生時にも環境への影響を最小限に抑える重要な役割を果たします。

原子炉の安全な運転には、これらの安全設計に加え、運転員の高度な技能と知識も不可欠です。運転員は、原子炉の物理的特性を深く理解し、定められた手順を厳格に遵守することで、原子炉を安全に運転しています。定期的な訓練や資格試験を通して、運転員の能力は常に維持、向上されています。このように、多層的な安全対策によって、原子炉の安全性は確保されています。

まとめ

原子力は、私たちの暮らしを支える大切なエネルギー源です。発電所では、ウラン燃料の核分裂反応を利用して熱を作り出し、その熱で水を沸騰させて蒸気を発生させます。この蒸気でタービンを回し、発電機を駆動することで電気を生み出しています。この原子炉の反応の度合いを調整する際に重要な概念が「反応度」であり、その単位が「ドル」です。この「ドル」は通貨のドルとは全く異なるものです。反応度は、核分裂の連鎖反応がどれくらい速く進むかを示す尺度です。反応度が大きいほど、連鎖反応は速く進みます。反応度が小さければ、連鎖反応はゆっくり進みます。

原子炉の運転において、この反応度を１ドル以下に保つことが非常に重要です。１ドルを「即発臨界」と言い、これを超えると、原子炉は制御不能な状態に陥る危険性があります。核分裂反応では中性子が発生し、この中性子が次のウラン原子核に衝突することで連鎖反応が続きます。中性子には、発生してからすぐに他の原子核と反応する「即発中性子」と、少し時間が経ってから反応する「遅発中性子」の二種類があります。１ドル以下の状態では、この遅発中性子のおかげで原子炉の出力変化を緩やかに制御することができます。しかし、１ドルを超えてしまうと、即発中性子だけで連鎖反応が持続する「即発臨界」の状態となり、原子炉の出力が急激に上昇、暴走状態に至る可能性があります。これは非常に危険な状態です。

このような事態を防ぐため、原子炉には様々な安全装置が備えられています。例えば、制御棒と呼ばれる中性子を吸収する物質を原子炉に挿入することで、反応度を下げることができます。また、原子炉の設計段階においても、様々な安全対策が施されています。原子炉容器は厚い鋼鉄でできており、高い圧力や温度に耐えられるように設計されています。さらに、原子炉建屋は頑丈なコンクリートで覆われており、放射性物質の漏出を防ぎます。原子炉の運転員も、原子炉の物理的特性を深く理解し、厳格な訓練を受けています。運転員は、定められた手順に従って原子炉を操作し、常に原子炉の状態を監視しています。

このように、原子炉の設計者と運転員の不断の努力によって、原子炉は安全かつ安定的に運転され、私たちの社会に電力を供給しています。
