残留応力と電力設備の安全性

残留応力と電力設備の安全性

残留応力の発生原因

残留応力とは、物体に外から力が働いていない状態でも、内部に存在する自発的な力のことを指します。これは、物体の製造過程や使用中に起こる様々な出来事によって生まれます。

例えば、金属材料を溶接する工程を考えてみましょう。溶接を行う際には、溶接箇所に急激な加熱と冷却が生じます。この温度変化によって材料は膨張と収縮を繰り返すため、内部にひずみが蓄積されます。このひずみが解放されずに内部に留まることで、残留応力となります。高温で溶けた金属が冷えて固まる際に収縮しようとするものの、周囲のすでに固まった金属に拘束されることで、引張応力が発生するのです。

また、金属材料を切削加工する際にも、工具と材料の摩擦や切削による変形が原因で残留応力が発生します。工具が材料表面を削る際に、局所的に大きな力が加わり、材料の表面層が塑性変形します。この変形が内部応力となり、残留応力として残ります。

さらに、鋳造や鍛造などの成形加工においても、材料を高温で加熱し、型に流し込んだり、圧力を加えて変形させることで塑性変形が生じます。この塑性変形に伴って、材料内部に応力が発生し、残留応力として残留します。冷却過程における不均一な温度変化も残留応力の発生に繋がります。

これらの残留応力は、物体の強度や耐久性に大きな影響を与える可能性があります。残留応力が引張応力の場合、材料の疲労強度を低下させ、亀裂の発生や進展を促進する可能性があります。逆に、残留応力が圧縮応力の場合、材料の表面硬度を向上させ、耐摩耗性を向上させる効果も期待できます。特に電力設備のような重要な構造物では、安全性確保の観点から残留応力を適切に管理することが非常に重要です。残留応力の大きさを測定し、過大な残留応力が発生している場合は、熱処理などによって応力の緩和を行う必要があります。

電力設備への影響

電力設備は、発電所から変電所、送電線、配電線まで、様々な機器や構造物から成り立っており、私たちの生活に欠かせない電気を安定供給するために重要な役割を担っています。これらの設備は常に高い信頼性と安全性が求められますが、残留応力は設備の劣化や破損を引き起こす可能性があるため、見過ごすことのできない要素です。

発電所では、タービンやボイラーなど、高温高圧の環境下で稼働する機器が多く存在します。これらの機器には、製造過程や溶接、熱処理などによって残留応力が発生します。運転中に生じる応力と残留応力が重なり合うと、材料の疲労が促進され、ひび割れが発生することがあります。ひび割れが成長すると、最終的には機器の破損に繋がり、大規模な停電を引き起こす可能性も懸念されます。また、ボイラーや配管などでは、高温に加えて高圧の蒸気や水が流れるため、クリープ現象と呼ばれる、時間とともに変形が進行する現象も発生しやすくなります。残留応力はクリープ現象を加速させる要因の一つであり、設備の長寿命化を阻害する可能性があります。

変電所では、電圧を変換するための変圧器が重要な役割を担っています。変圧器内部では、強い電磁力が発生するため、鉄心や巻線などに大きな応力が加わります。残留応力と運転中の応力が組み合わさると、絶縁材料の劣化を早め、変圧器の故障に繋がる可能性があります。

送電鉄塔や配電線の支持物など、屋外に設置される構造物は、風雨や地震、積雪などの外部からの力に常にさらされています。これらの構造物にも、溶接や組み立ての過程で残留応力が発生します。残留応力は、構造物の耐荷重性能を低下させる可能性があり、強風や地震時に倒壊のリスクを高める要因となります。

このように、電力設備の様々な機器や構造物において、残留応力は設備の安全性や信頼性を脅かす可能性があります。そのため、電力設備の設計や製造段階における残留応力の適切な管理は非常に重要です。残留応力を低減するための熱処理や、溶接方法の工夫、適切な材料選択など、様々な対策を講じることで、電力設備の安全性と信頼性を向上させることができます。

残留応力の測定方法

電力設備の安全性を確保するには、内部に潜む目に見えない力である残留応力を正確に把握することが非常に重要です。残留応力は、製造過程や使用中に材料内部に蓄積されるもので、設備の強度や寿命に大きな影響を与えます。この目に見えない力を測るために、様々な測定方法が開発されてきました。

まず、ひずみゲージ法は、材料の表面に小さなセンサーであるひずみゲージを貼り付け、そのひずみの変化を読み取ることで残留応力を推定する手法です。この方法は比較的簡便で費用も抑えられますが、測定できるのは表面の応力のみで、材料内部の応力は把握できません。

次に、エックス線回折法は、エックス線を材料に照射し、その反射の具合から結晶構造の歪みを分析することで残留応力を算出する手法です。この方法は材料内部の応力状態を調べることが可能ですが、測定範囲が表面から数ミリメートル程度までと限定されます。

さらに、中性子回折法は、エックス線よりも透過力の高い中性子線を材料に照射し、エックス線回折法と同様に回折現象を利用して残留応力を測定する手法です。中性子線は物質への透過力が高いため、材料の深部まで測定できるという利点があります。特に、大型の電力設備など、内部の応力状態を把握することが重要な機器の検査に適しています。

このように、それぞれの測定方法は得意とする分野や測定可能な範囲が異なります。電力設備の形状や材質、そして求める情報に応じて最適な測定方法を選択することで、設備の健全性をより正確に評価し、事故を未然に防ぐための適切な保守管理を行うことができます。 これらの技術を適切に活用することで、将来にわたって安全で安定した電力供給を実現できるのです。

残留応力の低減対策

電力設備は、発電から送電、変電、配電に至るまで、常に安定した電力供給を維持する重要な役割を担っています。これらの設備の安全性と信頼性を向上させるためには、残留応力の低減対策が欠かせません。残留応力は、材料内部に蓄積された応力で、外部からの力がない状態でも存在します。この応力は、材料の強度を低下させたり、ひび割れの発生を促進したりするなど、設備の寿命に悪影響を及ぼす可能性があります。

残留応力を低減するためには、様々な方法が開発されています。その代表的な方法の一つが応力除去焼鈍です。この方法は、材料を一定の温度まで加熱し、その後ゆっくりと冷却することで、内部の残留応力を減少させます。加熱することで、材料内部の原子が移動しやすくなり、歪みが解放されることで応力が緩和されます。この方法は、溶接部など、局所的に残留応力が高い箇所に有効です。

振動応力除去も、効果的な方法の一つです。この方法は、材料に特定の周波数の振動を加えることで、残留応力を低減します。振動を加えることで、材料内部の微細なずれが修正され、応力が分散される効果があります。この方法は、大型の構造物や複雑な形状の部品にも適用できるため、電力設備の様々な箇所の残留応力低減に利用できます。

ショットピーニングは、材料の表面に小さな金属粒子を高速で衝突させることで、表面に圧縮残留応力を付与する方法です。表面に圧縮応力を加えることで、内部の引張残留応力と相殺し、全体の応力状態を改善します。この方法は、疲労強度を向上させる効果もあり、電力設備の長寿命化に貢献します。

これらの残留応力低減技術を、対象となる電力設備の材質、形状、大きさ、そして残留応力の状態に応じて適切に選択し、組み合わせることで、より効果的に残留応力を低減し、電力設備の安全性と信頼性の向上に繋げることができます。近年では、これらの技術の更なる高度化や、新しい残留応力低減技術の開発も進められており、将来の電力設備の安定運用に大きく貢献することが期待されます。

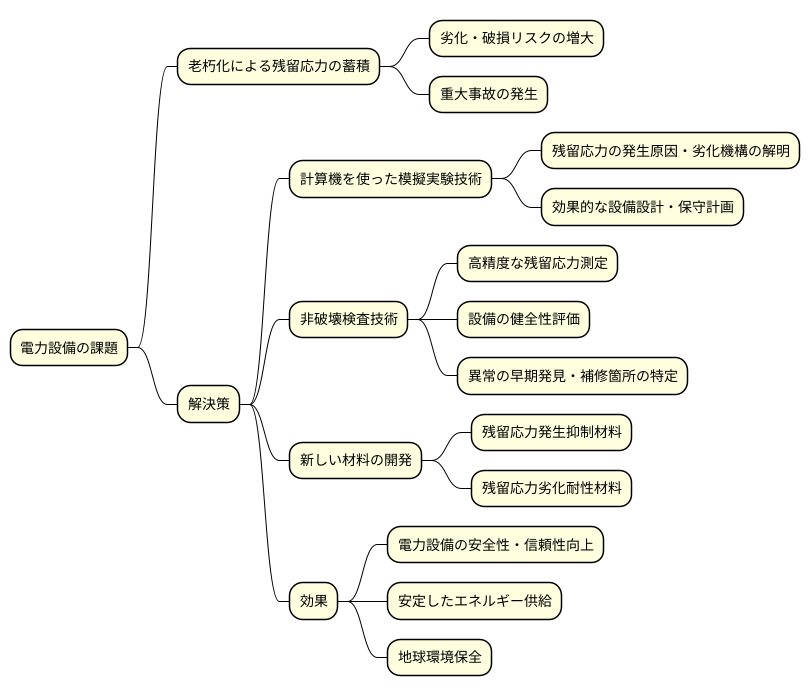

今後の展望

電力設備は、時が経つにつれて老朽化が進み、内部に蓄積された残留応力の影響で劣化や破損のリスクが増大するという課題に直面しています。この残留応力は、製造過程や運転中の温度変化、荷重変動などによって材料内部に生じるもので、放置すると亀裂の発生や進展を促し、重大な事故につながる恐れがあります。

このような事態を未然に防ぐためには、残留応力の影響を正確に見積もり、適切な対策を立てることが不可欠です。近年、目覚ましい発展を遂げている計算機を使った模擬実験技術は、残留応力の発生原因や材料の劣化の仕組みを詳しく解き明かす強力な道具となっています。材料の特性や形状、負荷条件などを計算機に入力することで、残留応力の分布や経時変化を予測することが可能となり、より効果的な設備設計や保守計画の立案に役立ちます。

また、設備を壊すことなく内部の状態を検査する非破壊検査技術の進歩も注目に値します。従来の方法では測定が難しかった残留応力を、より高い精度で測定することが可能になり、設備の健全性をより正確に評価できるようになりました。これらの検査技術は、異常の早期発見や適切な補修箇所の特定に役立ち、設備の長寿命化に貢献します。

さらに、これらの技術革新に加えて、新しい材料の開発も重要です。残留応力の発生を抑制する材料や、残留応力による劣化に強い材料を開発することで、電力設備の安全性と信頼性を根本的に向上させることができます。

これらの技術を積極的に活用し、研究開発を継続していくことで、電力設備の安全性と信頼性を向上させ、将来にわたって安定したエネルギー供給を実現していくことが期待されます。また、これらの取り組みは、地球環境の保全にも大きく貢献するものと考えられます。
