原子力発電所は、安全かつ安定した電力供給を維持するために、高度な技術と精密な制御のもとで運転されています。その中でも、高速増殖炉と呼ばれる原子炉は、液体金属であるナトリウムを冷却材として利用しています。ナトリウムは熱を伝える能力が非常に高く、原子炉の効率的な運転に大きく貢献しています。しかし、このナトリウムの優れた熱伝導率は、時として予期せぬ問題を引き起こす可能性も秘めています。急激な温度変化が生じると、機器に深刻な損傷を与える可能性があるのです。このような温度変化に起因する代表的な現象の一つに、「サーマルストライピング」と呼ばれるものがあります。

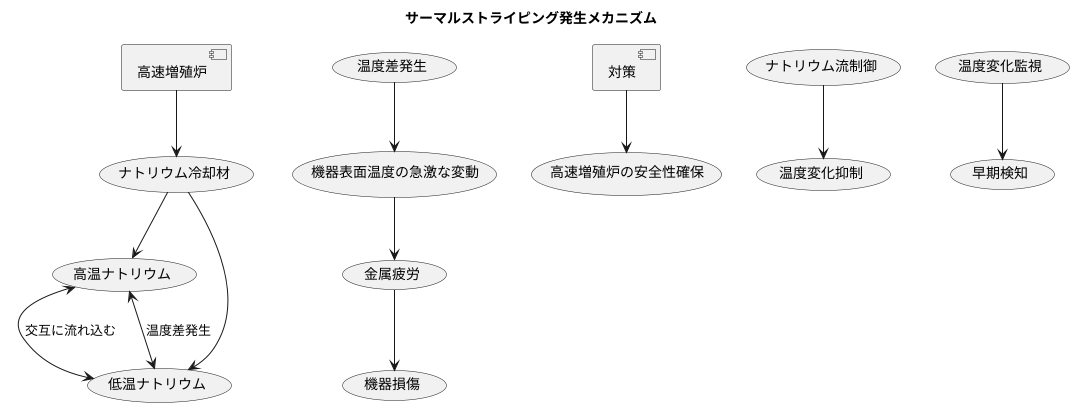

サーマルストライピングとは、高温のナトリウムと低温のナトリウムが、まるで縞模様を描くように交互に流れ込むことで、局所的に大きな温度変化が生じる現象です。温度の高いナトリウムと低いナトリウムが繰り返し接触することで、機器の表面温度が激しく変動します。この温度の上がり下がりが、金属材料に疲労をもたらすのです。金属疲労とは、繰り返し負荷がかかることで、金属材料がもろくなり、亀裂が生じやすくなる現象です。サーマルストライピングによって生じる温度変化は、一見すると小さな変化のように思われますが、長期間にわたって繰り返されることで、金属疲労を加速させ、最終的には機器の破損につながる可能性があります。まるで金属にひびが入り、やがて大きな亀裂へと成長していくように、小さな温度変化の積み重ねが、原子炉の安全運転を脅かす重大な問題へと発展する可能性を秘めているのです。

高速増殖炉の安全性を確保するためには、サーマルストライピングを抑制することが不可欠です。そのため、原子炉の設計段階から、ナトリウムの流れを精密に制御し、温度変化を最小限に抑える工夫が凝らされています。また、運転中も、常に温度変化を監視し、異常がないかを確認することで、サーマルストライピングの発生を早期に検知し、適切な対策を講じる体制が整えられています。原子力発電所の安全な運転を維持するために、サーマルストライピングへの対策は非常に重要な課題であり、継続的な研究開発と技術革新が続けられています。原子力の未来のためにも、サーマルストライピングのような現象を深く理解し、適切に対処していくことが求められています。

起きやすい箇所

熱による縞模様、いわゆるサーマルストライピングは、高温の液体ナトリウムと低温の液体ナトリウムがうまく混ざり合わない場所に発生しやすい現象です。具体的には、配管が交わるT字型の管や、原子炉の炉心の上部にある構造物などが挙げられます。これらの場所では、高温のナトリウムと低温のナトリウムが十分に混ざり合うことができず、温度の差が保たれたまま構造物に流れ込みます。これが、サーマルストライピングが発生しやすい環境を作り出しているのです。

例えば、T字型の配管では、主流路を流れる高温のナトリウムと、分岐路から流れ込む低温のナトリウムが、合流部で直接ぶつかり合います。このとき、それぞれのナトリウムはすぐには混ざり合わず、高温部分と低温部分が交互に構造物の壁に当たることで、熱による縞模様、つまりサーマルストライピングが発生します。

また、原子炉の炉心上部にある構造物も、サーマルストライピングが発生しやすい場所です。炉心で熱せられた高温のナトリウムは、上方に流れ出て炉心上部構造物にぶつかります。一方、炉心周辺からは比較的低温のナトリウムが流れ込んでおり、これらが炉心上部構造物付近で衝突します。このときも、高温と低温のナトリウムはすぐには混ざり合わず、温度の差が保たれたまま構造物に流れ込み、サーマルストライピングを引き起こします。

特に、高速増殖炉で使われる液体ナトリウムは、流れが速いため、温度変化も急激になりがちです。そのため、サーマルストライピングによる構造物への負担も大きくなります。高温と低温のナトリウムが繰り返し構造物に当たることで、構造物には熱応力が発生します。この熱応力が繰り返しかかることで、構造物の表面にはひび割れが生じ、やがては破損に繋がる可能性があります。高速増殖炉では、ナトリウムの冷却能力を高めるために流速を速くしているため、サーマルストライピング対策は特に重要です。上述のT字管や炉心上部構造物などは、サーマルストライピングによる損傷のリスクが高い場所と言えるため、設計段階からサーマルストライピングの影響を考慮し、適切な対策を講じる必要があります。

対策の必要性

発電所などでは、熱を運ぶために高温の液体金属ナトリウムが配管の中を流れています。この高温ナトリウムが低温ナトリウムと混ざり合うと、配管などの構造物に温度のムラが生じます。これをサーマルストライピングといいます。サーマルストライピングは、まるで熱いものと冷たいものを交互に急激に当てられるようなもので、構造物の表面に大きな負担をかけ、ひび割れなどの損傷を引き起こす可能性があります。

このような損傷を防ぎ、構造物の安全性を確保するために、様々な対策がとられています。その中でも有効な手段の一つが、サーマルライナーと呼ばれる保護材の設置です。サーマルライナーは、高温と低温のナトリウムが直接構造物に接触するのを防ぐ役割を果たします。例えるなら、熱い鍋を扱う際にミトンを使うように、サーマルライナーは構造物をナトリウムの温度変化から守る防護壁のようなものです。

サーマルライナーは、高い耐熱性と耐久性を備えた特別な材料で作られています。この材料は、急激な温度変化にも耐えうる強度を持ち、長期間にわたって安定した性能を発揮します。サーマルライナーは、構造物の表面に取り付けることで、温度変化を和らげ、サーマルストライピングの影響を小さくします。

サーマルライナーの設計は、ナトリウムの温度や流れの速さ、配管の形など、様々な条件を考慮して行われます。最適な形や材料を選ぶことで、より効果的にサーマルストライピングを防ぐことができます。適切に設計・設置されたサーマルライナーは、構造物の寿命を延ばし、安全で安定した運転に貢献します。まるで建物を風雨から守る外壁のように、サーマルライナーは構造物を熱の衝撃から守る重要な役割を担っているのです。

解析の重要性

発電所における機器の安全性や信頼性を確保するためには、様々な解析を行うことが非常に重要です。中でも、温度差によって生じる熱応力、すなわち熱疲労による影響を評価することは、機器の長寿命化を図る上で欠かせません。この熱疲労は、高温の流体と低温の流体が混ざり合うことで発生する温度のムラ、いわゆる温度縞模様によって引き起こされます。この温度縞模様は、配管や機器の接合部など、異なる温度の流体が合流する場所で特に顕著に現れます。

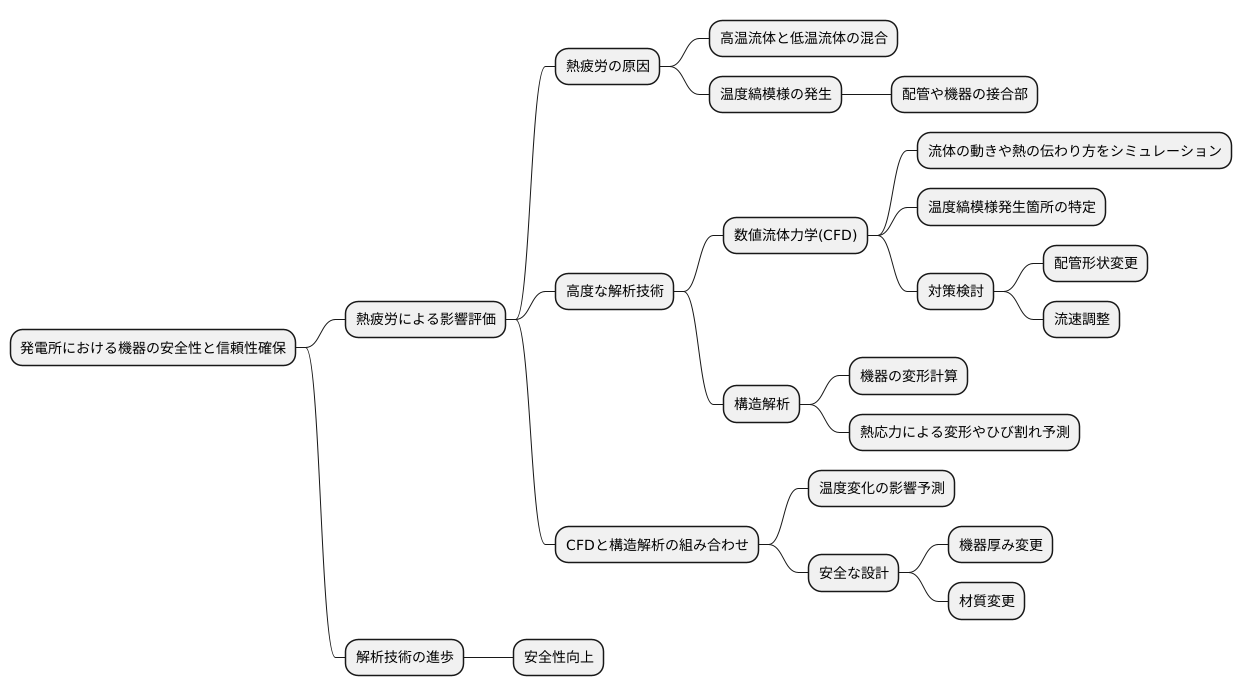

この温度縞模様による影響を正確に評価するためには、高度な解析技術が必要不可欠です。流体の動きや熱の伝わり方をコンピュータ上で模擬する数値流体力学と呼ばれる手法は、温度縞模様が起きやすい場所を特定する上で強力な道具となります。この手法を用いることで、流体の流れ方や温度分布を詳細に把握することができ、温度縞模様が発生しやすい場所を特定することができます。これにより、温度縞模様の発生を抑えるための対策を事前に検討することが可能となります。例えば、配管の形状を変更したり、流体の流速を調整したりすることで、温度縞模様の発生を抑制することができます。

さらに、数値流体力学による解析結果を構造解析と組み合わせることで、温度変化が機器に及ぼす影響をより正確に予測することができます。構造解析とは、機器に力が加わった際にどのように変形するかを計算する手法です。温度変化によって機器に熱応力が発生すると、変形やひび割れが生じる可能性があります。数値流体力学と構造解析を組み合わせることで、温度縞模様による熱応力が機器にどのような影響を与えるかを予測し、より安全な設計を実現することができます。例えば、機器の厚みを増したり、材質を変更したりすることで、熱応力による影響を軽減することができます。

このように、高度な解析技術を用いることで、温度縞模様による影響を正確に評価し、機器の安全性と信頼性を向上させることができます。解析技術の進歩は、発電所の安全性向上に大きく貢献しており、今後も更なる発展が期待されます。

材料研究の進展

原子力発電所の安全性を高め、より長く使えるようにするためには、材料研究の進展が欠かせません。発電所の中心部である原子炉では、高温の液体金属ナトリウムが冷却材として使われています。このナトリウムは配管の中を勢いよく流れ、温度の変化が激しい場所では「サーマルストライピング」と呼ばれる現象が発生します。これは、高温と低温のナトリウムが繰り返し混ざり合うことで、配管に大きな負担をかける現象です。この負担に耐えられなくなると、配管が損傷し、重大な事故につながる可能性があります。

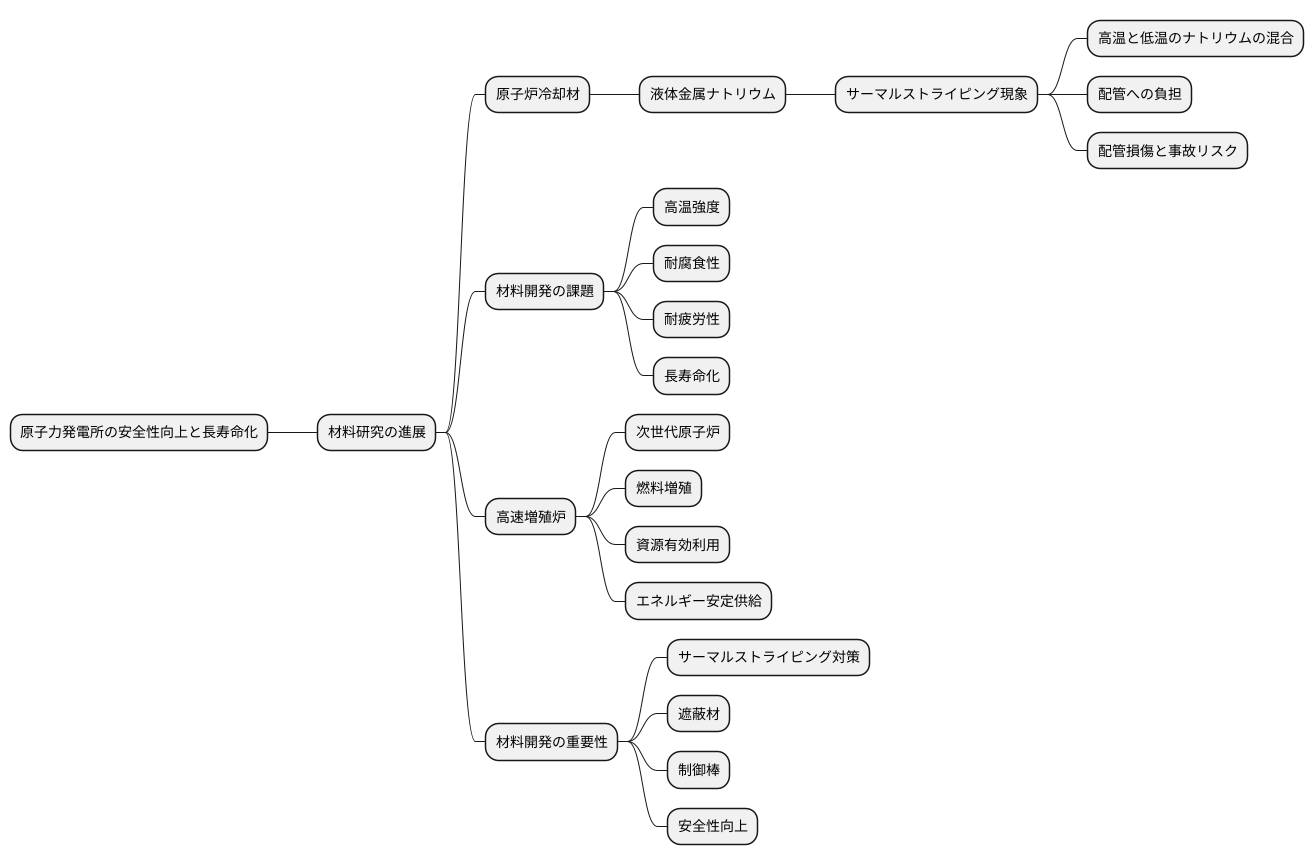

そこで、サーマルストライピングによる損傷を防ぐために、高温でも強く、腐食しにくく、疲れにくい材料の開発が重要な課題となっています。このような材料を使えば、配管の寿命を延ばし、原子力発電所の信頼性を高めることができます。特に、高温のナトリウム環境下で長期間使用しても劣化しない材料の開発は、高速増殖炉の実現に不可欠です。高速増殖炉は、従来の原子炉よりも多くの燃料を生み出すことができる次世代の原子炉であり、資源の有効利用やエネルギーの安定供給に大きく貢献すると期待されています。

新しい材料の開発や既存材料の改良は、サーマルストライピング対策だけでなく、原子力発電所の安全性をさらに高める上でも重要な役割を果たします。例えば、放射性物質の漏洩を防ぐための遮蔽材や、事故時に原子炉を安全に停止させるための制御棒など、様々な箇所に高度な材料が使われています。材料研究の進展は、これらの材料の性能を向上させ、原子力発電の安全性をより確かなものにするでしょう。

継続的な監視体制

原子力発電所のような重要な施設では、常に安全な運転を続けるために、設備の状態を細かく把握し続けることが欠かせません。この継続的な監視体制こそが、熱による影響で起こる構造物の損傷、つまりサーマルストライピングによる損傷を早期に見つける鍵となります。

サーマルストライピングとは、温度の異なる流体が混ざり合うことで、構造物に繰り返し温度変化が生じ、ひび割れなどの損傷を引き起こす現象です。これを防ぐためには、温度を測る装置や、構造物の歪みを測る装置などを用いて、常に構造物の状態を見守り続ける必要があります。これらの装置によって集められたデータから、いつもと違う変化や異常の兆候を早期に捉えることで、大きな損傷に繋がる前に適切な処置を講じることができます。

継続的な監視に加えて、定期的な検査や保守作業も重要です。人が直接目で見て、構造物の劣化具合を確かめることで、監視装置だけでは見つけられない小さな変化も見つけることができます。そして、必要に応じて補修や部品の交換を行うことで、構造物の安全性を維持することができます。

例えば、配管の一部に小さなひび割れが見つかったとします。継続的な監視では、ひび割れによるわずかな温度変化や歪みを捉え、異常の兆候を検知できます。そして、定期的な検査でひび割れを直接確認し、その大きさや深さを詳しく調べます。もしひび割れの進行が早いと判断されれば、配管部分を交換するといった対策を講じます。このように、継続的な監視と定期的な検査・保守を組み合わせることで、多角的に構造物の状態を把握し、安全性を高めることができます。原子力発電所の安全な運転を維持するためには、このような継続的な監視体制と適切な保守管理が欠かせない要素と言えるでしょう。
