ラッパ管とは

原子炉の心臓部にあたる炉心には、核燃料を閉じ込めた燃料棒が多数、束ねられて配置されています。この燃料棒の束を燃料集合体と呼びます。高速炉という種類の原子炉では、より多くの燃料で反応を起こさせるため、燃料棒の数を増やし、ぎっしりと詰めて配置する必要があります。この高密度な配置を維持し、燃料集合体の形状を保つために使われているのが、六角形の管であるラッパ管です。

ラッパ管は、燃料集合体を支える骨組みのような役割を担っています。まるで鉛筆を束ねるバンドのように、多数の燃料棒を束ねて六角形状に固定し、炉心の安定した運転に欠かせない重要な部品です。高速炉は燃料を効率よく利用するため、炉心の燃料密度を高める設計になっています。そのため、燃料棒同士の間隔を狭く、稠密に配置する必要があり、ラッパ管はこの稠密な燃料棒の配列を支える構造となっています。

ラッパ管は単に燃料棒を束ねるだけでなく、冷却材の流れを適切に制御する役割も担っています。原子炉内では、核分裂反応によって発生した熱を冷却材が運び出すことで、炉心の温度を一定に保っています。ラッパ管は、燃料棒の周囲を流れる冷却材の流れを適切に導き、燃料棒を均一に冷却することで、炉心の安全な運転に貢献しています。さらに、ラッパ管自身も冷却材と接することで、発生した熱の一部を炉外へ運び出す役割も果たしています。このように、ラッパ管は高速炉の炉心において、燃料の効率的な利用と安全な運転を支える重要な役割を担っているのです。

ラッパ管の構造

原子炉の心臓部には、燃料集合体と呼ばれる部品が複数配置されています。この燃料集合体の中に、核燃料を収納する重要な役割を担うのがラッパ管です。ラッパ管は、主にステンレス鋼のような、熱や腐食に強い金属で作られています。原子炉内は高温高圧で、強い放射線が飛び交う過酷な環境であるため、ラッパ管の材質には高い耐久性が求められるのです。

ラッパ管は、断面を見ると六角形をしています。これは、燃料棒を三角格子状に隙間なく配置するのに最適な形状です。限られたスペースの中に、効率よく多くの燃料棒を詰め込むことで、原子炉の出力を高めることができます。六角形のラッパ管を複数束ねて、さらに外側の容器で覆うことで、燃料集合体が構成されます。

ラッパ管の厚さは、原子炉の種類や出力によって異なりますが、炉内の圧力、温度、中性子線など、様々な条件を考慮して慎重に設計されています。厚すぎると中性子が吸収されてしまい、原子炉の効率が低下する可能性があります。一方、薄すぎると強度が不足し、高温高圧の環境に耐えられなくなります。

ラッパ管の表面には、冷却材の流れをスムーズにするための工夫が凝らされています。冷却材は、原子炉内で発生した熱を外部に取り出す役割を担っています。冷却材が効率よく流れるよう、ラッパ管には小さな突起や溝が設けられている場合があります。これにより、燃料棒から発生する熱を効率的に吸収し、原子炉の安全な運転に貢献しています。特に、高速炉では中性子のエネルギーが高いため、材料の劣化への対策が重要になります。高速炉用のラッパ管には、中性子による劣化が少ない特殊な合金が用いられることもあります。

ラッパ管の役割と重要性

原子力発電所の心臓部である原子炉の中には、燃料集合体と呼ばれるものが複数配置されています。この燃料集合体の中には、核分裂を起こす燃料棒が束になって収納されており、この燃料棒を束ねているのがラッパ管です。ラッパ管は、単なる燃料棒の入れ物ではなく、原子炉の安全性を確保する上で非常に重要な役割を担っています。

まず、ラッパ管は燃料棒を規則正しく固定しています。これにより、燃料棒同士が接触したり、原子炉内の冷却材の流れによって振動したりするのを防ぎ、燃料棒の損傷リスクを低減しています。原子炉内は高温高圧の過酷な環境であるため、燃料棒の保護は非常に重要です。

次に、ラッパ管は冷却材の通り道を形成しています。原子炉内では核分裂によって莫大な熱が発生するため、燃料棒を常に冷却する必要があります。ラッパ管は、冷却材が燃料棒の周囲を均一に流れるようにすることで、燃料棒を効率的に冷却し、原子炉の過熱を防いでいます。冷却が不十分だと燃料棒が溶けてしまう可能性があり、大事故につながる恐れもあるため、適切な冷却は原子炉の安全運転に不可欠です。

さらに、ラッパ管は中性子の遮蔽にも貢献しています。核分裂の際に発生する中性子は、原子炉の制御に重要な役割を果たしますが、同時に、過剰な中性子は原子炉の構成材料に損傷を与える可能性があります。ラッパ管は中性子を吸収する性質を持つジルコニウム合金などで作られており、炉心内で発生する中性子を遮蔽することで、原子炉の安全な運転に貢献しています。

もしラッパ管が損傷すると、燃料棒の冷却が不均一になり、炉心の出力分布に影響を与える可能性があります。最悪の場合、燃料棒の破損や炉心の異常を引き起こし、深刻な事故につながる恐れもあるため、ラッパ管の健全性は原子力発電所の安全性にとって非常に重要です。そのため、定期的な点検や検査によってラッパ管の状態を監視し、安全性を確保するための対策が講じられています。

ラッパ管の製造方法

原子力発電所の心臓部である原子炉には、核燃料を収納する燃料集合体と呼ばれる部品があります。この燃料集合体を構成する重要な部品の一つが、ラッパ管です。ラッパ管は、六角柱状の金属管で、内部に燃料棒を束ねて配置し、原子炉内で燃料が過熱したり、破損したりするのを防ぐ役割を担っています。

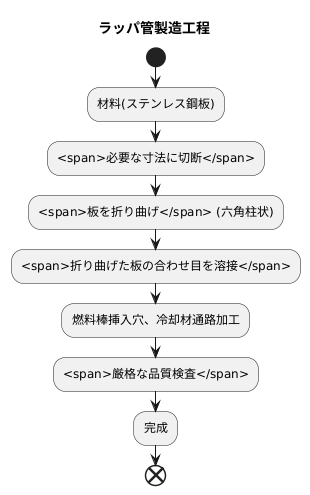

ラッパ管の製造は、高い精度と信頼性が求められるため、幾つもの工程を経て行われます。まず、厳選されたステンレス鋼の板を、精密なレーザーやプラズマなどを用いて必要な寸法に切断します。その後、巨大なプレス機で板を折り曲げ、六角柱状の形状を形成します。この工程では、歪みやひずみが生じないように、細心の注意が払われます。

次に、折り曲げた板の合わせ目を溶接して、管状にします。溶接は、ラッパ管の強度を左右する重要な工程であり、熟練した技術者によって厳密に管理された環境で行われます。溶接後には、燃料棒を挿入するための穴や冷却材の通り道を、高精度な機械加工で一つ一つ丁寧に作り上げます。

完成したラッパ管は、厳格な品質検査を受けます。寸法が設計通りか、溶接部に欠陥がないか、表面に傷がないかなどを、様々な検査方法を用いて確認します。例えば、超音波検査やX線検査を用いて、内部の欠陥をくまなく探します。また、寸法検査では、マイクロメートル単位の精度で検査が行われます。

特に、高速増殖炉で使用されるラッパ管には、より高度な技術が求められます。高速増殖炉は、一般の原子炉よりも高いエネルギーの中性子が飛び交うため、ラッパ管の材料には中性子照射に強い特殊な合金が用いられます。また、製造工程においても、より高い精度と厳密な品質管理が求められます。このように、ラッパ管は、高度な技術と精密な加工によって製造される、原子力発電に欠かせない重要な部品です。

今後の展望

原子力発電所の安全性と効率を高めるためには、燃料棒を覆うラッパ管の改良が欠かせません。ラッパ管は、原子炉内という過酷な環境で燃料棒を保護する役割を担っています。高温や高圧、さらに放射線に晒されるため、高い耐久性が求められます。

現在、様々な研究機関や企業が、ラッパ管の性能向上に取り組んでいます。一つは、より高い耐熱性と耐腐食性を持つ新素材の開発です。原子炉内は非常に高温で、核分裂反応によって生じる物質も腐食性が高いので、これらの環境に耐えられる素材が必要です。新素材の開発によって、ラッパ管の寿命を延ばし、交換頻度を減らすことが期待されています。

もう一つは、燃料棒の配置を最適化する新しいラッパ管の設計です。燃料棒の配置を工夫することで、原子炉内の核分裂反応をより効率的に行うことができます。これにより、同じ量の燃料からより多くのエネルギーを取り出すことが可能になります。また、燃料の燃焼効率を上げることで、発生する放射性廃棄物の量を減らすことにも繋がります。

さらに、将来の原子力発電を見据えたラッパ管の開発も進められています。例えば、燃料の燃焼度を高めてより多くのエネルギーを取り出すためには、さらに過酷な環境に耐えられるラッパ管が必要になります。また、使用済み燃料を再処理して再び利用するリサイクル燃料の普及に伴い、リサイクル燃料に対応したラッパ管の開発も重要な課題です。これらの技術革新は、原子力発電の安全性向上だけでなく、資源の有効活用、ひいては地球環境の保全にも大きく貢献すると考えられています。より安全で効率的な原子力発電の実現に向けて、ラッパ管の技術開発は今後も重要な役割を担っていくでしょう。
