原子炉の心臓、化学体積制御系

原子炉の心臓、化学体積制御系

化学体積制御系の役割

原子力発電所、とりわけ加圧水型原子炉（PWR）において、化学体積制御系はなくてはならない重要な役割を担っています。例えるならば、人体における循環器系のようなもので、原子炉の安定した運転に欠かせないシステムです。この化学体積制御系は、原子炉内で発生した熱を運び、発電の源となる蒸気を作り出す一次冷却材の量と質を常に適切な状態に保つ働きをしています。

一次冷却材は、原子炉から熱を受け取り、蒸気発生器へと送り届けます。蒸気発生器ではこの熱を利用して水が蒸気に変わり、タービンを回転させることで電気が生み出されます。この一連の流れにおいて、一次冷却材の量は原子炉内の圧力や温度を制御する上で非常に重要です。化学体積制御系は、この一次冷却材の量を精密に調整することで、原子炉を安全な範囲で運転できるようにしています。原子炉の出力変動や温度変化に応じて冷却材の量を調整し、常に最適な状態を維持しています。

さらに、化学体積制御系は一次冷却材の質の管理も行います。原子炉内では、放射線によって水が分解され、様々な物質が生じます。これらの物質の中には、機器の腐食を引き起こしたり、原子炉の効率を低下させたりするものも含まれます。化学体積制御系は、これらの不純物を取り除き、一次冷却材の純度を保つことで、原子炉の安全で長期的な運転を支えています。具体的には、イオン交換樹脂を用いて不純物を除去したり、必要な薬剤を注入して水質を調整したりしています。

このように、化学体積制御系は原子炉の安定稼働に欠かせないシステムであり、発電所の安全な運転を陰で支える縁の下の力持ちと言えるでしょう。このシステムの正常な動作によって、私たちは安心して電気を使うことができるのです。

冷却材の量を調整する仕組み

原子炉を安全に運転するには、燃料集合体を覆う冷却材の量を常に適切な状態に保つことが重要です。この重要な役割を担っているのが、化学体積制御系です。原子炉は運転状況に応じて出力や温度が変化します。それに伴い、冷却材である水の体積も膨張と収縮を繰り返します。この体積変化を吸収し、冷却材の量を調整するのが化学体積制御系の主な仕事です。

化学体積制御系の中核をなすのが、体積制御タンクです。このタンクは、原子炉と配管で繋がっています。原子炉内の冷却材の体積が増加した場合、余剰分は体積制御タンクへと流れ込みます。逆に、冷却材の体積が減少した場合は、体積制御タンクから冷却材が原子炉へと供給されます。まるでダムのように、冷却材の過不足を調整することで、原子炉内は常に最適な冷却材量に保たれます。

この調整機能のおかげで、原子炉内の圧力を一定範囲内に維持することができます。もし冷却材の体積増加が制御されないと、原子炉内の圧力が過剰に上昇し、機器の損傷に繋がる恐れがあります。また、冷却材の体積減少を放置すれば、冷却材の水位が低下し、燃料集合体が露出してしまう可能性があります。燃料集合体が冷却材で覆われていない状態は非常に危険であり、燃料の損傷に直結します。化学体積制御系はこれらの事態を防ぎ、原子炉を安全に運転するために欠かせないシステムなのです。緻密に制御された冷却材の量は、原子炉の安定稼働を支える重要な要素と言えるでしょう。

原子炉の出力調整

原子炉の出力を調整することは、電力の安定供給に欠かせません。この調整を担う重要なシステムの一つが化学体積制御系です。このシステムは、原子炉の一次冷却材の量や成分を調整する役割を担っており、出力調整においても中心的な役割を果たしています。

原子炉の出力調整は、核分裂反応の速度を制御することで実現されます。核分裂反応は中性子によって連鎖的に起こるため、中性子の数を調整することで反応の速度をコントロールできます。ここで、ホウ酸が重要な役割を果たします。ホウ酸は中性子を吸収する性質を持っているため、一次冷却材にホウ酸を添加することで、核分裂反応を抑制することができます。逆に、ホウ酸の濃度を薄めれば、中性子の吸収が減り、核分裂反応は活発になります。

化学体積制御系は、このホウ酸の濃度を精密に制御することで、原子炉の出力調整を行います。電力需要が低い時間帯には、ホウ酸濃度を高めて原子炉の出力を下げ、需要が高まる時間帯にはホウ酸濃度を下げて出力を上げます。このように、ホウ酸濃度の調整によって、原子炉の出力はきめ細かく制御され、電力需要の変動に柔軟に対応することが可能です。

原子炉は、一度運転を始めると、すぐに停止させることができません。火力発電所のように燃料の供給を止めるだけでは、原子炉は停止しません。そのため、原子炉の出力を調整できる仕組みは、電力系統全体の安定運用に不可欠です。電力需要の変動に合わせて原子炉の出力を調整することで、電力系統の周波数を一定に保ち、安定した電力供給を実現しています。この出力調整機能こそが、原子炉を電力供給の重要な一翼を担う存在にしているのです。

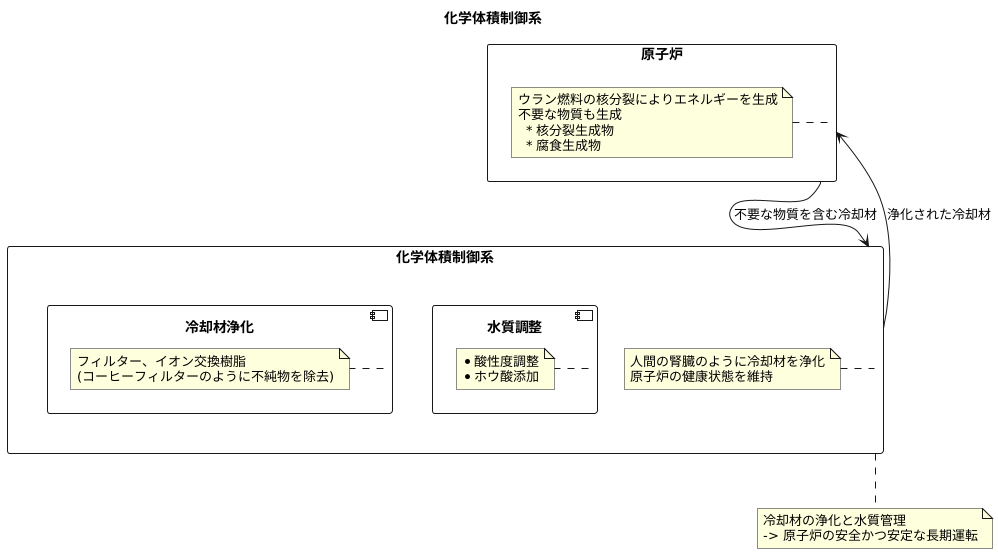

冷却材の浄化機能

原子炉の内部では、ウラン燃料の核分裂によってエネルギーが生まれると同時に、様々な不要な物質が生み出されます。これらの物質は、核分裂によって直接生成される核分裂生成物や、高温高圧の水である冷却材と原子炉の構成材料が反応して生じる腐食生成物など、多岐にわたります。もしこれらの不純物が冷却材中に溜まり続けると、原子炉の機器の腐食を加速させたり、冷却材の放射能レベルを上昇させたりするなど、様々な問題を引き起こす可能性があります。

このような事態を防ぐために、原子力発電所には化学体積制御系と呼ばれる重要なシステムが備わっています。このシステムは、人間の腎臓のように冷却材を常に浄化し、原子炉の健康状態を維持する役割を担っています。具体的には、化学体積制御系は冷却材の一部を常に取り出し、特殊なフィルターやイオン交換樹脂などを用いて不純物を取り除きます。まるでコーヒーフィルターでコーヒー豆の粉を取り除くように、これらの装置は冷却材中の微細な不純物を効果的に除去します。

さらに、化学体積制御系は冷却材の水質を調整する機能も備えています。原子炉内では、水素や酸素などのガスが発生し、冷却材の酸性度が変わることがあります。化学体積制御系は、冷却材の酸性度を適切な範囲に保つことで、機器の腐食を抑制します。また、冷却材中にホウ酸を添加することで原子炉内の核分裂反応の速度を制御し、原子炉の出力を調整する役割も担っています。

このように、化学体積制御系は冷却材の浄化と水質管理という二つの重要な機能を担うことで、原子炉の安全かつ安定な長期運転に大きく貢献しています。このシステムのおかげで、私たちは安心して原子力発電による電力供給を受けることができるのです。

腐食を防ぐ工夫

原子炉の内部は、高温かつ高圧という非常に過酷な環境です。このような環境下では、機器の腐食が深刻な問題となります。腐食は、金属が周囲の環境と化学反応を起こすことで劣化していく現象です。原子炉内部では、高温の水や蒸気、放射線など、腐食を促進する要因が多く存在します。もし腐食が進行すると、機器の強度が低下し、最悪の場合、破損に繋がる可能性があります。これは原子炉の安全性に重大な影響を及ぼすため、腐食対策は原子炉の運転において極めて重要な課題です。

この腐食問題に対処するために、原子炉には化学体積制御系というシステムが備わっています。このシステムは、原子炉内の一次冷却材の水質を管理する重要な役割を担っています。化学体積制御系は、腐食抑制剤を添加することで、一次冷却材と接する機器の腐食を抑制します。腐食抑制剤は、金属表面に保護膜を形成したり、腐食反応を阻害する物質です。適切な腐食抑制剤を適切な濃度で添加することで、腐食の進行を大幅に遅らせることができます。これは、原子炉の寿命を延ばすことにも繋がります。

化学体積制御系による腐食抑制は、原子炉の安全かつ長期的な運転に不可欠です。適切な腐食抑制剤の濃度を維持するためには、定期的な水質検査と調整が必要です。水質検査では、一次冷却材中の腐食抑制剤の濃度や、腐食生成物の量などを測定します。これらのデータに基づいて、腐食抑制剤の添加量を調整し、最適な水質を維持します。この一連の作業によって、原子炉の安全性を確保し、安定した運転を続けることが可能となります。

冷却材ポンプへの水供給

原子炉の心臓部ともいえる一次冷却材ポンプは、核分裂反応で発生した熱を運び出す冷却材を循環させるという重要な役割を担っています。このポンプが正常に動作するためには、軸封部の冷却が欠かせません。軸封部は、ポンプの回転軸が貫通する部分で、高温高圧の冷却材が外部に漏れるのを防ぐ役割を果たしています。この部分で摩擦熱が発生すると、ポンプの寿命が縮むだけでなく、最悪の場合、冷却材の漏洩事故につながる可能性も懸念されます。そこで、化学体積制御系が重要な役割を果たします。

化学体積制御系は、軸封部に冷却水を供給することで、摩擦熱の発生を抑え、軸封部の温度を適切な範囲に保ちます。これは、ちょうど機械の可動部に潤滑油を注して摩擦を減らすのと似ています。冷却水の供給によって、軸封部の摩耗や劣化を防ぎ、ポンプの長寿命化に繋がります。同時に、冷却材の漏洩リスクを低減することで、原子炉の安全運転にも大きく貢献しています。

この冷却水の供給は、原子炉の安定稼働に欠かせない要素と言えるでしょう。仮に、冷却水の供給が止まると、軸封部の温度が上昇し、ポンプの損傷や冷却材漏洩の危険性が高まります。このような事態を防ぐため、化学体積制御系は常に安定した冷却水の供給を維持する必要があります。化学体積制御系の安定性は、原子力発電所の信頼性を支える重要な要素であり、発電所の安全で安定的な運転に不可欠なものなのです。
