フォールトツリー分析とは

フォールトツリー分析とは、ある望ましくない事象、例えば工場の操業停止や送電線の停止といった問題が発生する根本原因を分かりやすく体系的に解き明かす手法です。この手法は、まるで木の枝葉のように広がる図を使って分析を行います。この図をフォールトツリーと呼び、一番上に起きた問題を配置し、その下に考えられる原因を枝分かれさせて書き出していきます。

例えば、工場の操業が停止したという事象を一番上に置いたとしましょう。考えられる原因としては、機械の故障、作業員の誤操作、停電などが挙げられます。これらの原因をさらに細かく見ていくと、機械の故障は部品の劣化や摩耗、定期点検の不足が原因かもしれません。作業員の誤操作は、教育訓練の不足や作業手順書の不備、あるいは作業員の体調不良が考えられます。停電は、送電線の故障や変電所のトラブル、あるいは落雷などが原因となるでしょう。このように、大きな事象を段階的に分解していくことで、最終的にはこれ以上分解できない基本的な原因にたどり着きます。この基本的な原因を「素因」と呼びます。フォールトツリーの一番下の枝葉にあたるのが、この素因です。

フォールトツリー分析は、複雑な仕組みを持つ工場や電力系統など、様々な分野で安全性を高めるために役立ちます。システムの弱点を見つけ出し、適切な対策を立てることで、事故や故障の発生確率を下げることができます。また、過去の事故や故障の記録を分析することで、将来起こりうる問題を予測し、事前に防ぐことも可能です。さらに、フォールトツリー分析は、システムを設計する段階から活用することで、より安全なシステムを作り上げることが可能になります。つまり、事象が起きてから対策を考えるだけでなく、起こる前に問題の芽を摘むことができるのです。

図解による分析

故障の木分析、別名フォールトツリー分析について、図解を用いた分析方法の特徴を詳しく説明します。この分析法の最も大きな特徴は、まさに木のような図を使って分析を行う点です。一番上に、絶対に起こって欲しくない事象、例えばシステムの停止や事故などを配置します。そして、その事象を引き起こす可能性のある原因を、上から下に枝分かれするように書き出していきます。

この時、複数の原因が重なって初めて問題が発生する場合と、どれか一つの原因だけでも問題が発生する場合を区別するために、「かつ」や「または」といった論理記号を使います。例えば、装置が動くためには部品甲と部品乙の両方が正常に動作する必要があるとします。部品甲または部品乙に故障が発生すると装置が停止してしまう場合、「かつ」の記号を使って部品甲と部品乙を結びます。また、別の部品丙が故障するだけでも装置が停止してしまう場合、「または」の記号で部品丙と他の事象を結びます。このように、論理記号を使うことで、様々な事象が複雑に絡み合った場合でも、どの事象がどのように影響し合っているかを視覚的に捉えることができます。

このような図解形式は、関係者間で情報を共有したり、議論を進めたりする際に非常に役立ちます。専門的な知識を持っていない人でも、図を見ることで状況を理解しやすいため、円滑なコミュニケーションを図ることができます。また、状況の変化に応じて図を書き換えたり、更新したりすることで、分析結果を常に最新の状態に保つことも可能です。これにより、常に正確な情報に基づいて対策を検討することができます。

発生確率の算出

機器や装置の不具合が起こる可能性を計算することは、安全な仕組みを築き、危険を未然に防ぐ上でとても大切です。この計算には、フォールトツリー分析という手法がよく使われます。フォールトツリー分析では、起こってほしくない事象（最上位事象）を一番上に置き、その原因となる事象を木のように枝分かれさせて図にしていきます。そして、それぞれの事象が起こる確率を計算し、最終的に最上位事象の発生確率を導き出します。それぞれの事象が起こる確率は、過去の記録や専門家の意見を参考に決めます。

例えば、ある機械が壊れるという事象を考えます。この機械が壊れる原因として、部品Ａと部品Ｂが同時に壊れる場合と、部品Ｃが単独で壊れる場合の2つがあるとします。部品Ａと部品Ｂが同時に壊れる確率は、それぞれの部品が壊れる確率を掛け合わせることで求められます。部品Ｃが壊れる確率は、部品Ｃ単独で壊れる確率をそのまま使います。そして、これらの確率を「または」という考え方で組み合わせることで、機械全体が壊れる確率を計算できます。

このようにして計算された発生確率は、危険を管理する上で役立ちます。どの事象が機械の安全性に大きな影響を与えているかを把握することで、対策の優先順位を決めることができます。例えば、部品Ａの故障が機械全体の故障に大きく影響していることが分かれば、部品Ａの品質向上に力を入れるといった対策を優先的に行うことができます。また、既に行った対策の効果を数値で確認することも可能です。例えば、部品Ａの改良後、機械全体の故障確率がどの程度減少したかを計算することで、対策の効果を客観的に評価できます。このように、フォールトツリー分析を用いることで、不具合発生の可能性を定量的に評価し、より安全なシステムを構築することが可能になります。

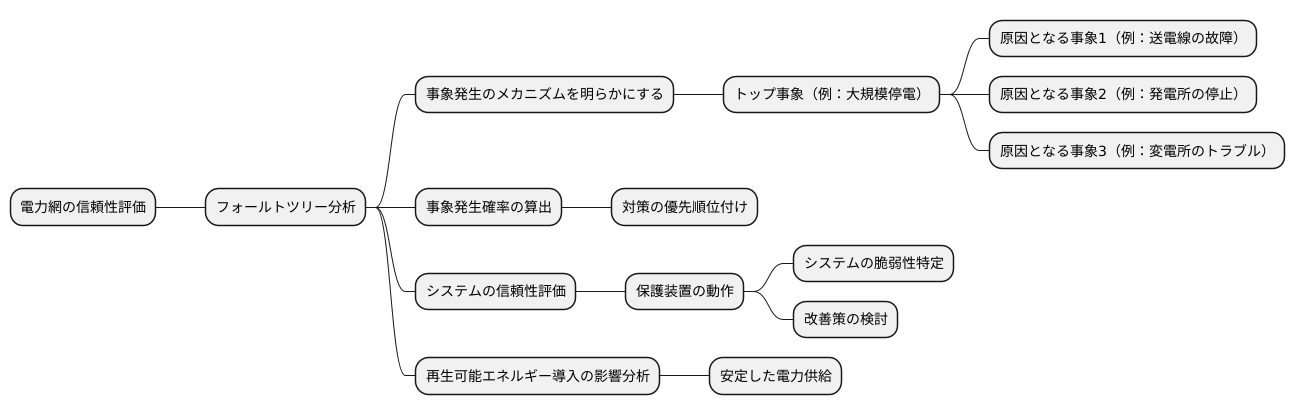

電力システムへの応用

電力網は、私たちの暮らしや経済活動を支える重要な社会基盤です。そのため、常に安定した電力の供給を確保することが求められます。そこで、電力網の信頼性を評価し、事故のリスクを下げるための手法の一つとして、フォールトツリー分析が広く用いられています。フォールトツリー分析とは、様々な要因が複雑に絡み合って起こる事象を、木構造の図を用いて分析する手法です。

電力供給が止まってしまう原因には、送電線の故障や発電所の停止、変電所のトラブルなど、様々なものがあります。これらの事象は、単独で発生する場合もありますが、複数の要因が重なって発生する場合もあります。フォールトツリー分析では、起こってほしくない事象（例えば大規模停電）をトップ事象として設定し、その原因となる事象を順次ツリー状に展開していくことで、事象発生のメカニズムを明らかにします。それぞれの事象の発生確率を評価することで、トップ事象の発生確率を算出することができます。これにより、停電リスクを数値で把握することが可能となり、対策の優先順位付けなどに役立ちます。

また、電力網の安定性を維持し、大規模な停電を防ぐためには、系統の保護装置や制御システムが正常に動作することが不可欠です。フォールトツリー分析は、これらのシステムの信頼性を評価するのにも役立ちます。例えば、保護装置が正常に動作しなかった場合にどのような事象が連鎖的に発生するかを分析することで、システムの脆弱性を特定し、改善策を検討することができます。

近年、太陽光発電や風力発電といった再生可能エネルギーの導入が拡大しています。これらのエネルギー源は、天候に左右されるため、電力出力の変動が大きくなります。そのため、従来の電力網に比べて、系統運用が複雑になり、安定した電力供給を維持することがより難しくなっています。フォールトツリー分析は、このような複雑な電力網の信頼性評価にも有効なツールとなります。再生可能エネルギーの導入による影響を分析し、適切な対策を講じることで、より安定した電力供給を実現することができます。

安全対策への活用

故障の木解析は、事故や故障を未然に防ぐだけでなく、実際に発生した場合の対策を練るのにも役立ちます。解析結果を基に、システムの設計変更や保守計画の見直し、運用手順の改善など、具体的な対策を立てることができます。

例えば、送電線で停電が起きたとします。故障の木解析を用いれば、停電に至る様々な原因、例えば、落雷や樹木の倒壊、機器の故障など、様々な要因を階層構造で示すことができます。どの事象が停電に最も大きな影響を与えているかを把握することで、対策の優先順位を決め、限られた予算や人員を効率的に活用できます。例えば、落雷が最も大きな要因だと分かれば、避雷設備の増強を優先的に行う、といった具合です。

また、故障の木解析は、事故調査でも重要な役割を果たします。事故の原因を特定し、再発防止策を考える上で、故障の木解析は欠かせない道具となります。事故の発生の仕組みを詳しく解析することで、効果的な対策を立て、同じような事故の再発を防ぐことができます。例えば、変電所の火災事故が発生した場合、その原因を様々な角度から探ることができます。機器の故障や誤操作、保守不足など、様々な要因を階層的に整理し、火災に至る道筋を明らかにすることで、真の原因を特定し、再発防止に繋げるのです。

さらに、故障の木解析は、人為的なミスによる事故の防止にも役立ちます。複雑な操作手順や、緊急時の対応手順を解析することで、ミスが起こりやすい箇所を特定し、手順の改善や訓練内容の見直しを行うことができます。これにより、人為的なミスによる事故を減らし、安全性を高めることができます。このように、故障の木解析は、様々な分野で安全対策を進める上で、強力な手段となります。
