ＤＮＢＲの定義

沸騰水型原子炉（BWR）や加圧水型原子炉（PWR）といった原子炉では、核分裂反応によって発生した熱を燃料棒から冷却材である水に伝え、蒸気を発生させてタービンを回し発電を行います。この燃料棒の冷却は原子炉の安全運転に不可欠であり、燃料棒の表面温度を適切に保つことが重要です。この安全性を評価する上で重要な指標となるのが、限界熱流束比（ＤＮＢＲ）です。ＤＮＢＲとは、燃料棒から冷却材へ伝えられる熱の限界値と、実際に燃料棒から発生している熱量の比率のことを指します。

具体的には、燃料棒の表面で冷却水が沸騰している際に、熱の伝わり方が急激に悪くなる現象があります。これは、燃料棒の表面に蒸気の膜が形成されることで、冷却材が燃料棒に直接接触しにくくなるためです。この現象を沸騰遷移あるいはドライアウトと呼び、この時に達する熱流束を限界熱流束といいます。つまり、限界熱流束とは、燃料棒表面において冷却の悪化が始まる熱流束の限界値を指します。ＤＮＢＲは、この限界熱流束と、燃料棒から実際に発生する熱流束の比として定義されます。

ＤＮＢＲの値が高いほど、燃料棒から発生する熱量が限界熱流束よりも低いことを示しており、燃料棒の冷却に余裕がある状態と言えます。逆に、ＤＮＢＲの値が低い場合は、燃料棒から発生する熱量が限界熱流束に近づいていることを意味し、冷却能力が低下している可能性があります。ＤＮＢＲが１を下回ると、燃料棒の表面で沸騰遷移が発生し、燃料棒の表面温度が急上昇する可能性があります。この状態が続くと、最悪の場合、燃料棒の被覆管が溶融する恐れがあります。そのため、原子炉の運転においては、ＤＮＢＲを常に一定値以上に維持することが不可欠です。具体的には、原子炉の設計や運転手順において、ＤＮＢＲが安全限界値を下回らないように様々な対策が講じられています。これには、冷却材の流量や圧力、温度の制御、燃料棒の配置などが含まれます。このように、ＤＮＢＲは原子炉の安全性を評価する上で非常に重要な指標となっています。

限界熱流束とは

限界熱流束とは、原子炉の燃料棒から冷却材である水への熱移動において、重要な役割を果たす値です。燃料棒の発熱により、冷却水は加熱され沸騰が生じますが、沸騰には大きく分けて二つの様態があります。一つは核沸騰と呼ばれるもので、燃料棒の表面に多数の小さな気泡が発生し、活発に蒸発することで効率的に熱が冷却水に移動します。もう一つは遷移沸騰と呼ばれるもので、燃料棒の表面に蒸気の膜が形成され、この膜が熱の移動を妨げるため、冷却効率が著しく低下します。
限界熱流束とは、この核沸騰から遷移沸騰へ移り変わる点における熱流束を指します。言い換えれば、燃料棒から冷却水への熱移動が効率的に行われる限界の熱流束です。この限界値を超えると、燃料棒の表面に蒸気の膜が形成されるため、冷却水の燃料棒への接触が妨げられ、冷却効率が著しく低下します。この現象は一般的にドライアウトと呼ばれ、燃料棒の表面温度が急激に上昇する原因となります。最悪の場合、燃料棒の溶融や破損に繋がりかねないため、原子炉の安全な運転にとって非常に重要な要素です。
原子炉の設計においては、この限界熱流束を正確に予測し、安全な範囲内で運転することが不可欠です。限界熱流束の予測には、炉心設計データと実験的に得られた相関式が用いられます。様々な条件下、例えば圧力、温度、流速などの異なる条件で実験を行い、その結果得られたデータに基づいて相関式が作成されます。この相関式を用いることで、原子炉の実際の運転条件における限界熱流束を推定し、安全性を確保しています。原子炉の形式や運転条件によって最適な相関式は異なるため、適切な式を選択し、適用することが重要です。

加圧水型原子炉におけるＤＮＢＲ

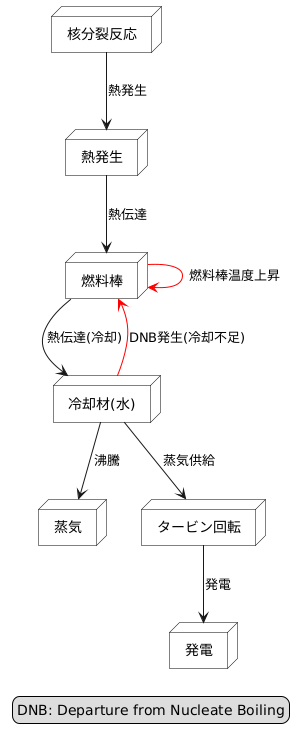

加圧水型原子炉（ＰＷＲ）は、世界で最も多く稼働している原子炉形式の一つです。この原子炉では、核分裂反応で発生する熱を利用して蒸気を発生させ、タービンを回し発電を行います。この熱を取り出すために重要な役割を果たすのが、冷却材である水です。水が炉心内の燃料棒の周囲を流れ、熱を吸収することで燃料棒を冷却しています。

この冷却過程において、燃料棒の表面温度が急激に上昇する現象が起こることがあります。これを限界熱流束、英語ではDeparture from Nucleate Boiling Ratio (ＤＮＢＲ)と呼びます。ＤＮＢＲは、燃料棒表面で沸騰している冷却水が蒸気の膜に覆われてしまうことで発生します。蒸気は水に比べて熱を伝えにくいため、蒸気の膜が形成されると燃料棒から冷却水への熱伝達が阻害され、燃料棒の温度が急激に上昇してしまうのです。最悪の場合、燃料棒が溶融してしまう可能性もあります。

このような事態を防ぐため、ＰＷＲではＤＮＢＲを重要な安全指標として用いています。具体的には、炉心内の各燃料棒におけるＤＮＢＲを計算し、その最小値を求めます。そして、この最小ＤＮＢＲが、あらかじめ定められた許容限界値よりも大きくなるように原子炉は設計されています。この許容限界値は、様々な実験データや解析結果に基づき、十分な安全余裕を考慮して設定されています。

原子炉の設計においては、通常運転時だけでなく、想定される様々な異常時についてもＤＮＢＲが評価されます。例えば、原子炉の出力が急上昇した場合や、冷却材ポンプの故障等で冷却水の流量が低下した場合などを想定し、そのような状況においてもＤＮＢＲが許容限界値を上回ることを確認します。これにより、様々な状況においても燃料棒の健全性を維持し、原子炉の安全性を確保しています。

異常時のＤＮＢＲ

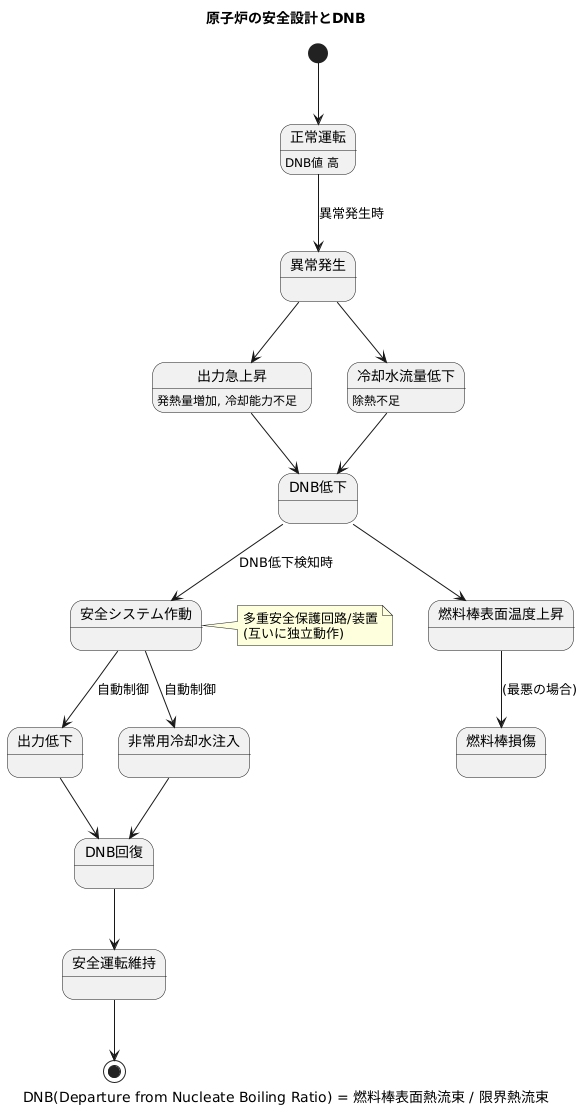

原子炉は、常に安定した状態で運転されているわけではありません。想定外の出来事が起こる可能性も考慮し、安全に運転できるよう設計されています。この安全性を確保する上で重要な指標の一つが、燃料棒の表面熱流束と限界熱流束の比であるＤＮＢＲです。

平常に稼働している原子炉では、燃料棒の発熱量と冷却能力のバランスが取れており、ＤＮＢＲは高い値を維持しています。しかし、原子炉の運転中に何らかの異常が発生した場合、このバランスが崩れ、ＤＮＢＲが低下する可能性があります。例えば、原子炉の出力が急激に上昇した場合、燃料棒の発熱量は増加しますが、冷却能力がすぐに追いつかない場合があります。また、冷却水の流量が何らかの原因で低下した場合も、燃料棒から発生する熱を十分に除去できなくなり、ＤＮＢＲの低下につながります。

ＤＮＢＲが低下すると、燃料棒の表面温度が上昇し、最悪の場合、燃料棒の損傷につながる可能性があります。これを防ぐため、原子炉は異常時においてもＤＮＢＲが許容できる最低限の値を下回らないように設計されています。具体的には、多重の安全保護回路や装置が備えられており、異常な出力上昇や冷却水の流量低下を検知すると、自動的に原子炉の出力を下げたり、非常用冷却水を注入したりする仕組みになっています。これらの安全システムは互いに独立して動作するように設計されており、一つのシステムが故障した場合でも、他のシステムが機能することで原子炉の安全を確保します。

このように、原子炉は異常時にもＤＮＢＲを監視し、多重の安全システムによって燃料棒の損傷を防ぐことで、安全な運転を維持しています。たとえ想定外の事象が発生した場合でも、これらの安全対策によって原子炉の安全は守られています。

安全設計におけるＤＮＢＲの重要性

原子力発電所において、安全な運転を続けるためには、燃料棒の温度を適切に管理することが非常に重要です。燃料棒の表面温度が急激に上昇し、被覆管の溶融に至る現象、いわゆる「炉心溶融」を防ぐため、様々な安全対策が講じられています。この安全対策を検討する上で、「限界出力比」という指標が重要な役割を担います。この指標は、英語ではDeparture from Nucleate Boiling Ratioの頭文字をとってＤＮＢＲと呼ばれています。

限界出力比とは、燃料棒の表面で発生する熱流束と、その表面温度における核沸騰限界熱流束との比のことを指します。核沸騰とは、燃料棒の表面に多数の小さな気泡が発生し、冷却材である水が効率的に熱を運び去る現象です。しかし、熱流束がある一定の値を超えると、気泡が燃料棒の表面を覆い尽くしてしまう膜沸騰という現象に移行します。膜沸騰の状態では、気体の膜が断熱材のような役割を果たしてしまうため、冷却効率が著しく低下し、燃料棒の表面温度が急上昇する危険性があります。限界出力比は、この膜沸騰に移行する限界点と、実際に燃料棒にどれだけの熱が加えられているかを示す指標であり、値が１を下回ると膜沸騰が発生する可能性を示しています。

原子炉の設計者は、限界出力比を常に１より十分に大きな値に維持するように、様々な対策を講じています。例えば、燃料棒の配置を最適化することで、冷却材の流れを均一化し、局所的な熱流束の集中を防ぐことができます。また、冷却材である水の流量や温度を適切に制御することも、限界出力比を維持する上で重要です。原子炉の運転員は、常に限界出力比を監視し、その値が低下するような兆候が見られた場合には、直ちに原子炉の出力を下げるなどの処置を行います。このように、限界出力比は、原子力発電所の安全な運転に欠かせない重要な指標であり、設計、建設、運転、保守のあらゆる段階で、この指標を適切に管理することが求められています。
