物質の構造と欠陥

私たちの身の回りに存在する物質の大部分は、原子がきちんと並んだ結晶、もしくはその集合体である多結晶からできています。物質を構成する原子は、規則正しく配列することで安定した構造を形成します。これは、原子が最もエネルギー的に安定な状態を求めるためです。例えば、食卓塩として知られる塩化ナトリウムは、ナトリウム原子と塩素原子が交互に配置することで、立方体の結晶構造を作り上げます。金属の鉄も、原子が規則正しく並ぶことで、強固な構造を生み出しています。

しかしながら、現実の世界では、この規則正しい配列に乱れが生じることが避けられません。物質を作る過程で、温度の変化や圧力の影響、あるいは他の物質が混入することなどによって、原子の配列が完璧ではなくなるのです。この規則正しい配列からのずれを「格子欠陥」と呼びます。格子欠陥には、原子が本来あるべき位置から抜けてしまう「空孔」や、本来の位置ではない場所に原子が入り込んでしまう「格子間原子」、さらに、結晶構造の中に異なる種類の原子が入り込む「不純物原子」など、様々な種類があります。一見すると、欠陥は物質の質を低下させるように思われますが、必ずしもそうではありません。

格子欠陥は、物質の様々な性質に影響を与えます。例えば、金属の強度は格子欠陥の存在によって大きく変化します。格子欠陥は原子の動きを妨げるため、金属を変形しにくくする効果があります。また、半導体の電気伝導性は、不純物原子を導入することで制御することができます。不純物原子は、半導体中の電子の数を変化させることで、電流の流れやすさを調整する役割を果たします。このように、格子欠陥は物質の性質を理解する上で非常に重要な要素であり、材料科学の分野で活発に研究が行われています。材料の強度を高めたり、新しい機能を持つ材料を開発したりするために、格子欠陥の制御は欠かせない技術となっています。

様々な欠陥の種類

物質の構成要素である原子の並び方には、完璧なものだけでなく、様々な種類の欠陥が存在します。これらの欠陥は物質の性質に大きな影響を与え、材料科学において重要な役割を担っています。欠陥の種類は、その大きさや広がり方によって大きく分けて四つに分類できます。

まず、原子一つ分に相当するごく小さな欠陥は「点欠陥」と呼ばれます。点欠陥には、本来あるべき場所に原子が存在しない「空孔」、格子と格子の間に原子が入り込んだ「格子間原子」、本来とは異なる種類の原子が置き換わっている「置換型不純物原子」などがあります。これらの点欠陥は、物質の拡散現象や電気伝導性に影響を及ぼします。例えば、ある種の金属材料では、微量の不純物原子を添加することで電気抵抗を大きく変化させることができます。

次に、線状に原子の配列が乱れた欠陥は「線欠陥」と呼ばれ、代表的なものとして「転位」が挙げられます。転位は、まるで一枚の紙に切れ目を入れてずらしたように、原子の並びにずれが生じたものです。この転位は、物質の塑性変形、つまり力を加えたときに変形しやすくなる性質に大きく関わっています。転位の存在により、金属材料は力を加えると比較的容易に変形し、加工しやすくなります。

平面的に原子の配列が乱れた欠陥は「面欠陥」です。これは、結晶粒界や積層欠陥などが該当します。結晶粒界とは、異なる向きを持つ小さな結晶が集まってできた物質の、結晶同士の境界部分のことです。この境界は原子の並びが乱れており、物質の強度や腐食のしやすさに影響します。

最後に、３次元的に原子の配列が乱れた欠陥は「体積欠陥」と呼ばれます。空孔の集合体である空洞や、異種の物質が入り込んだ介在物などがこれに当たります。これらの欠陥は、材料の強度を低下させる原因となることがあります。

このように、物質中には様々な欠陥が存在し、その種類によって物質の性質に様々な影響を及ぼします。欠陥の種類や量を制御することで、材料の特性を調整し、目的に合った材料を開発することが可能となります。

欠陥の生成と影響

物質を構成する原子は規則正しく並んでいますが、この整然とした並びに乱れが生じたものを欠陥と呼びます。この欠陥は、物質が作られる過程で自然に発生するだけでなく、外部からの刺激によっても生じます。

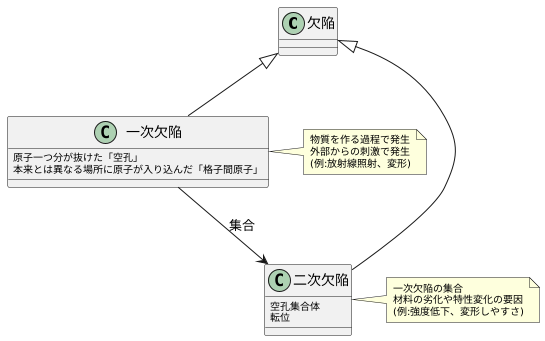

物質を作る過程では、温度変化や圧力変化など様々な要因が原子の配列に影響を与えます。そのため、意図せず欠陥が生じてしまうのです。また、物質が完成した後も、外部からの刺激によって欠陥が新たに生成されることがあります。例えば、高いエネルギーを持つ放射線を照射すると、原子が本来の位置から弾き飛ばされ、欠陥が生じます。また、物質を叩いたり曲げたりといった変形によっても、原子の配列が乱れ、欠陥が生成されます。このようにして最初にできた欠陥を一次欠陥と呼びます。一次欠陥には、原子一つ分が抜けた「空孔」や、本来とは異なる場所に原子が入り込んだ「格子間原子」などがあります。

これらの一次欠陥は、温度などの条件によって物質の中を移動し、集合することがあります。こうしてできた欠陥を二次欠陥と呼びます。二次欠陥は、一次欠陥が集まることでより大きな欠陥へと成長したもので、物質の性質に大きな影響を与える場合があります。例えば、空孔が集まってできた空孔集合体は、材料の強度を低下させることがあります。また、転位と呼ばれる線状の欠陥は、材料の変形しやすさに影響を与えます。これらの二次欠陥は、材料の劣化や特性変化の主要な要因となるため、材料の耐久性や信頼性を評価する上で、欠陥の生成と動きを理解することは非常に重要です。欠陥の種類や量、そしてそれらがどのように変化するかを把握することで、より高性能で長持ちする材料の開発につながります。

色中心：光を彩る欠陥

物質の色は、光との相互作用で決まります。透明な物質は可視光を吸収せずに透過させますが、色のついた物質は特定の波長の光を吸収し、残りの光を反射または透過させることで色づいて見えます。この光の吸収に、物質の構造の中の微小な欠陥が関わっていることがあります。このような欠陥は「色中心」と呼ばれ、物質に鮮やかな色彩を与える立役者となっています。

色中心とは、結晶構造の中で本来あるべき原子やイオンが欠けている、あるいは別の原子やイオンが入り込んでいる箇所のことです。たとえば、食塩のようなイオン結晶では、塩素イオンが抜けて電子がその抜けた場所に捕らえられたり、不純物イオンが格子の中に入り込んだりすることで色中心が形成されます。これらの色中心は、特定の波長の光を吸収する性質を持っています。

色中心の種類によって、吸収する光の波長が異なります。ある色中心は青い光を吸収し、赤い光を透過させるため、物質は赤く見えます。また、別のある色中心は緑の光を吸収し、物質は紫に見えるといった具合です。色中心の周囲の環境もまた、吸収される光の波長に影響を与えます。例えば、温度や圧力、周囲の原子の種類などが変化すると、色中心のエネルギー状態が変化し、吸収する光の波長も変わります。

色中心は、宝石の色の発現に大きく関わっています。例えば、美しい紫色のアメジストは、水晶に鉄イオンが不純物として入り込み、色中心を形成することで紫色になります。また、トパーズやエメラルドなどの宝石も、色中心がその美しい色彩を生み出しています。さらに、色中心は蛍光灯の発光にも利用されています。蛍光灯では、放電によって発生した紫外線が蛍光体に含まれる色中心に吸収され、可視光に変換されて発光します。このように色中心は、私たちの身の回りで様々な形で活躍しているのです。

欠陥と未来技術

物質の完全な結晶は、原子や分子が規則正しく配列した理想的な状態です。しかし、現実の物質には、この規則正しい配列からずれた「欠陥」が必ず存在します。この欠陥は、物質の性質に様々な影響を与えます。かつては、欠陥は物質の性能を低下させる邪魔者と見なされることが多くありました。しかし、近年のナノテクノロジーの進歩により、欠陥を精密に制御することで、逆に物質の特性を向上させたり、新しい機能を持たせたりできることが分かってきました。つまり、欠陥はもはや単なる不完全さではなく、物質の可能性を広げるツールへと変化したのです。

格子欠陥には、原子や分子が本来あるべき位置から抜けている「空孔」、本来とは異なる場所に原子や分子が入り込んでいる「格子間原子」、結晶構造の中に異種の原子が混入している「置換型不純物」など、様々な種類があります。これらの欠陥は、物質の電気伝導性、熱伝導性、機械的強度、光学的特性など、多岐にわたる性質に影響を及ぼします。例えば、半導体に特定の不純物を導入することで、電気伝導性を制御し、トランジスタなどの電子部品を作ることができます。また、金属材料に微量の異種元素を添加することで、強度や耐食性を向上させることができます。

近年、特に注目を集めているのが、ナノスケールでの欠陥制御技術です。最先端の技術を用いることで、欠陥の種類、密度、配置などを精密に制御することが可能になりつつあります。これにより、従来の材料では実現できなかった革新的な機能を持つ材料の開発が期待されています。例えば、特定の欠陥を導入することで、太陽光のエネルギー変換効率を飛躍的に向上させた太陽電池や、高速で省エネルギーな電子デバイスなどを実現できる可能性があります。さらに、欠陥を利用した量子コンピュータや超伝導材料などの開発も進められています。欠陥制御技術は、まさに未来の技術革新を支える重要な鍵となるでしょう。

欠陥の観察と解析

物質の性質を深く理解し、より優れた材料を開発するためには、物質の中に潜むごく小さな欠陥を詳しく観察し、解析することが欠かせません。この微細な欠陥は、原子の並び方が乱れた部分であり、物質の強度や電気伝導性など、様々な性質に影響を与えます。これらの欠陥を観察するためには、高度な分析技術が用いられます。

電子顕微鏡は、電子線を物質に照射し、その散乱の様子から物質の内部構造を観察する装置です。高い倍率で観察できるため、ナノメートルサイズの欠陥も見つけることができます。透過型電子顕微鏡では、電子線を試料に透過させて観察することで、原子の並び方や欠陥の種類を特定することができます。走査型電子顕微鏡では、電子線を試料表面に走査させて観察することで、表面の形状や組成を詳しく調べることができます。

X線回折は、物質にX線を照射し、回折されたX線の強度や角度を分析する手法です。この手法を用いることで、物質の結晶構造や格子欠陥の情報を得ることができます。X線回折は、欠陥の種類や密度を調べるのに有効な手段です。

これらの観察結果をもとに、欠陥の種類や分布、密度などを調べ、物質の性質との関係を明らかにします。例えば、欠陥の密度が高いほど物質の強度は低下するといった関係性を見つけることができます。これらの知見は、より優れた性能を持つ新材料の設計に役立てられます。

近年では、コンピュータの計算能力の向上に伴い、シミュレーションを用いて欠陥の挙動を予測する研究も盛んに行われています。原子レベルでの欠陥の動きをシミュレーションすることで、実験では観察が難しい現象を解明することができます。実験と理論の両面から研究を進めることで、格子欠陥に対する理解はますます深まっています。欠陥観察技術の進歩は、材料科学の発展に大きく貢献しており、今後ますます重要な役割を担うと考えられます。
