非常用炉心冷却装置とは

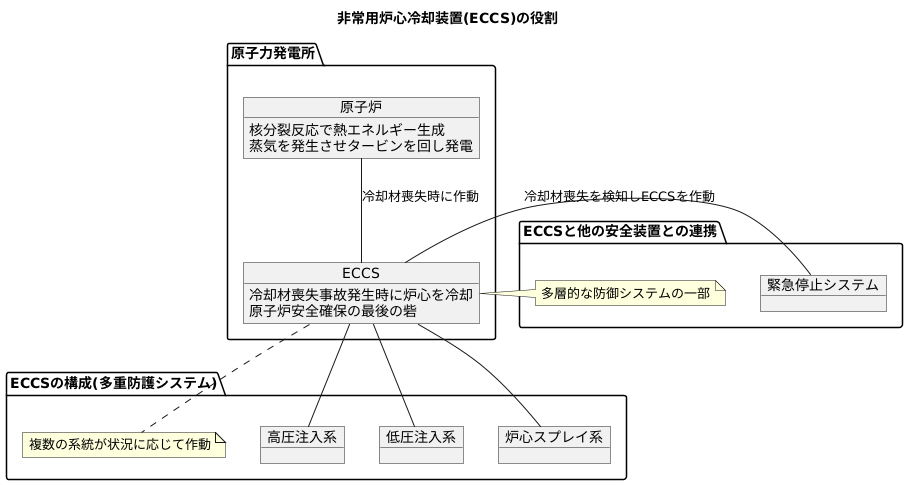

原子力発電所において、安全確保の要となる装置の一つが非常用炉心冷却装置（ECCS）です。原子炉は核分裂反応を利用して莫大な熱エネルギーを生み出し、この熱で蒸気を発生させタービンを回し、電気を作り出します。しかし、この強力な熱源である核分裂反応は、常に厳密に制御されなければなりません。制御に失敗した場合、原子炉内で過剰な熱が発生し、深刻な事故につながる恐れがあるためです。

ECCSは、原子炉の冷却系統に何らかの異常が発生し、炉心冷却が滞った際に作動する非常用冷却システムです。冷却材喪失事故など、原子炉の冷却機能が失われた場合、核燃料は高温になり、最悪の場合、溶融してしまう可能性があります。このような事態を防ぐため、ECCSは速やかに炉心に冷却材を注入し、燃料を冷却し続けます。ECCSは原子炉の安全を確保する最後の砦と言えるでしょう。

ECCSは、複数の系統から構成される多重防護システムとして設計されています。これは、一つの系統に不具合が生じても、他の系統が機能することで炉心冷却を確実にするためです。高圧注入系、低圧注入系、炉心スプレイ系など、異なる圧力や流量で冷却水を供給する複数の系統が備わっており、状況に応じて最適な系統が自動的に、あるいは手動で作動します。

ECCSは、他の安全装置と連携して機能することで、原子力発電所の安全性を高め、事故発生時のリスクを低減しています。例えば、原子炉の緊急停止システムと連動し、冷却材喪失が検知された場合、自動的にECCSが作動する仕組みになっています。このように、ECCSは、原子力発電所の安全性を確保するための多層的な防御システムの一部として、重要な役割を担っています。

冷却の必要性

原子炉は、運転を停止しても、すぐには熱の発生が止まりません。核分裂反応は停止しても、核燃料の中には、ウランが核分裂してできた様々な放射性物質が残っています。これらの物質は不安定な状態にあり、より安定な状態になろうとして放射線を出しながら崩壊していきます。この崩壊の過程で、エネルギーが熱として放出されます。この熱を崩壊熱と呼びます。

崩壊熱の量は、原子炉の運転中にどれだけの核分裂反応が起こっていたか、つまり原子炉の出力が大きかったほど多くなります。原子炉停止直後は、運転中の出力の数パーセント程度の崩壊熱が発生します。これは、家庭用の電気ストーブ数台分に相当する熱量であり、決して無視できる量ではありません。時間が経つにつれて崩壊熱の量は減っていきますが、それでも数日から数週間、場合によっては数ヶ月にわたって熱の発生は続きます。

もし、この崩壊熱を適切に取り除かなければ、核燃料の温度は上昇し続け、最終的には燃料が溶けてしまう可能性があります。燃料が溶けると、原子炉の構造材が損傷し、放射性物質が外部に漏れるリスクが高まります。このような事態を防ぐために、原子炉には非常用炉心冷却装置（ECCS）が備えられています。ECCSは、停電時など、通常の冷却システムが機能しなくなった場合でも、確実に崩壊熱を除去し、核燃料を安全な温度範囲に保つ役割を担っています。原子炉の安全性を確保する上で、崩壊熱の除去とECCSの役割は非常に重要です。

沸騰水型原子炉のECCS

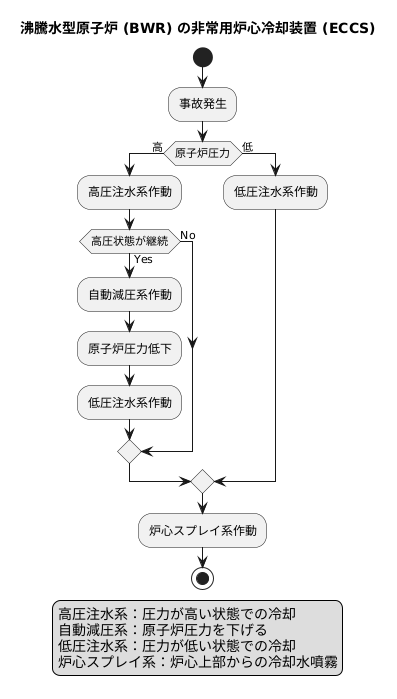

沸騰水型原子炉（BWR）は、万が一の事故時にも炉心を冷却し、放射性物質の放出を防ぐため、非常用炉心冷却装置（ECCS）を備えています。ECCSは、多様な状況に対応できるよう、複数の系統を組み合わせた安全装置です。それぞれの系統は異なる条件下で動作し、互いに補完することで高い信頼性を確保しています。

まず、原子炉内の圧力が高い状態で事故が発生した場合、高圧注水系が作動します。高圧注水系は、強力なポンプを用いて高圧の原子炉へも冷却水を注入できるため、初期段階での炉心冷却に重要な役割を果たします。

次に、原子炉圧力が高い状態が継続する場合、自動減圧系が作動します。自動減圧系は、原子炉内の蒸気を外部へ放出することで圧力を下げ、低圧注水系が作動できる状態にします。原子炉圧力を下げることで、より多くの冷却水を注入することが可能になります。

原子炉圧力が下がった状態では、低圧注水系が作動します。低圧注水系は、大きな容量のポンプを使って大量の冷却水を原子炉へ注入し、炉心を冷却します。低圧注水系は、原子炉圧力が低い状態で最も効率的に機能するように設計されています。

また、炉心スプレイ系も重要な役割を担います。炉心スプレイ系は、炉心上部から冷却水を噴霧することで、炉心を直接冷却します。この冷却方法は、炉心全体を均一に冷却するのに効果的で、特に原子炉水位が低下した場合に有効です。

これらの系統は、単一系統の故障が発生した場合でも、他の系統が機能することで炉心冷却を確保できるように設計されています。複数の系統が連携して動作することで、あらゆる状況下で原子炉の安全性を維持します。

加圧水型原子炉のECCS

加圧水型原子炉（ＰＷＲ）は、万が一の事故時にも炉心を冷却し、放射性物質の放出を防ぐため、非常用炉心冷却設備（ＥＣＣＳ）を備えています。このＥＣＣＳは、多重化・多様化された複数の系統で構成され、高い信頼性を確保しています。

まず、安全注入設備は、高圧注入系と低圧注入系から成り、炉心冷却材喪失事故のような冷却材の流出時に、炉心に冷却材を注入する役割を担います。高圧注入系は、事故発生初期の圧力が高い段階で動作し、炉心の冷却を維持します。その後、炉内圧力が低下すると低圧注入系が作動し、大量の冷却材を注入して炉心の損傷を防ぎます。

次に、格納容器圧力低減設備は、冷却材喪失事故発生時に、格納容器内に放出された蒸気を冷却し、格納容器の圧力上昇を抑える働きをします。格納容器の圧力上昇は原子炉圧力容器や配管系への負荷となるため、この設備によって圧力を低減することで原子炉への負担を軽減し、格納容器の破損を防ぎます。具体的には、格納容器スプレイ系を用いて格納容器内に冷却水を噴霧し、蒸気を凝縮することで圧力を下げます。

最後に、余熱除去設備は、原子炉停止後に燃料から発生し続ける崩壊熱を除去する重要な役割を果たします。原子炉が停止しても、核分裂生成物の崩壊によって熱が発生し続けるため、この熱を適切に除去しなければ炉心が損傷する可能性があります。余熱除去設備は、炉心を冷却する系統を通じて崩壊熱を運び出し、最終的に外部の環境へ放熱することで、原子炉の安全な状態を維持します。

このように、ＰＷＲのＥＣＣＳは、安全注入設備、格納容器圧力低減設備、余熱除去設備といった複数の系統が互いに連携し、多様な事故シナリオに対応できるよう設計されています。また、各系統は冗長性を備えており、一つの系統が故障しても他の系統が機能することで、炉心の冷却を確実に維持できるようになっています。この冗長性こそが、原子力発電所の安全性を確保する上で極めて重要な設計思想です。

多重防護の重要性

原子力発電所における安全確保の要となるのが、多重防護という考え方です。これは、一つの安全装置だけに頼るのではなく、複数の安全装置を組み合わせて配置し、万一どれか一つが機能しなくなっても、他の装置が作動することで全体としての安全性を維持しようというものです。

この多重防護の中で、緊急炉心冷却装置（ECCS）は重要な役割を担っています。ECCSは、原子炉の冷却材喪失事故のような重大な事態が発生した場合に、炉心を冷却し、放射性物質の放出を防ぐための装置です。しかし、ECCSだけが単独で原子炉の安全を守っているわけではありません。ECCSは他の様々な安全装置と連携し、多重防護の一翼を担うことで、初めてその真価を発揮するのです。

例えば、原子炉は頑丈な格納容器で覆われています。この格納容器は、放射性物質が外部に漏れるのを防ぐための最終的な防護壁としての役割を果たします。また、原子炉の運転状況を常に監視するシステムや、異常を検知した場合に原子炉を自動停止させるシステムなども備わっています。これらの装置は、それぞれ異なる機能を持ちながら互いに補完し合い、多層的な安全網を形成しています。

多重防護は、様々な事象を想定し、その組み合わせも考慮に入れて設計されています。一つの装置が故障する確率だけでなく、複数の装置が同時に故障する確率も評価し、極めて低い確率に抑えることで、高い安全性を確保しています。

技術の進歩とともに、多重防護システムも絶えず改善と改良が加えられています。ECCSも例外ではなく、常に最新の技術が導入され、より高い信頼性と性能の向上が図られています。多重防護は、原子力発電所の安全性を確保する上で決して欠かすことのできない概念であり、今後も継続的な進化が期待されます。
