はじめに

発電所や化学プラントなど、様々な産業で欠かせない配管は、私たちの暮らしを支えるエネルギーや製品の製造に重要な役割を果たしています。これらの配管内を流れる液体や気体は、時に高温・高圧であったり、腐食性を帯びていたりするため、配管には常に大きな負担がかかっています。そして、長年の使用による経年劣化は避けられず、損傷のリスクが常に存在します。配管の損傷は、生産の停止や環境への影響だけでなく、重大な事故につながる可能性もあるため、軽視することはできません。

配管の劣化現象には様々な種類がありますが、その中でも流動加速腐食（FAC）は特に注意が必要です。FACは、一見健全に見える配管でも、内部を流れる流体の流れによって金属が腐食し、薄肉化していく現象です。特に、炭素鋼や低合金鋼製の配管で発生しやすく、曲げ管部や分岐部、縮径部、バルブやポンプの下流など、流体の流れが複雑になる箇所で局所的に腐食が進行しやすい傾向があります。FACは、予測が難しく、突発的な配管の破損につながる危険性があるため、早期発見と適切な対策が不可欠です。

本稿では、このFACについて詳しく解説します。FACが発生するメカニズムを理解することで、なぜ特定の箇所で発生しやすいのかが見えてきます。また、FACによる被害を未然に防ぐための対策方法についても具体的に紹介します。発電所や化学プラントの安全で安定的な操業のためには、FACへの理解を深め、適切な対策を講じることが重要です。

腐食のしくみ

金属の腐食は、周りの環境との化学反応によって金属が劣化していく現象です。腐食は様々な種類がありますが、その中でも「流れが速くなることによって腐食が進む現象」、すなわち流動加速腐食は、発電所などで深刻な問題を引き起こす可能性があります。発電所では、高温高圧の水や蒸気を配管に通してタービンを回し、電気を作り出しています。これらの配管は金属でできており、常に高速で流れる流体にさらされています。

金属の表面は通常、薄い酸化皮膜で覆われています。この皮膜は、金属本体を周りの環境から守り、腐食を防ぐ役割を果たしています。しかし、高速の流体が配管の中を流れると、この保護皮膜が剥がされてしまうことがあります。特に、配管が曲がっている部分や枝分かれしている部分、バルブのように管が狭くなっている部分では、流れが乱れやすいため、皮膜への損傷が大きくなります。流れが速い場所は、あたかも風が強い日に砂埃が舞い上がり、建物の壁を削るように、金属表面の保護皮膜が流体によって削り取られてしまうのです。

保護皮膜が剥がれると、下の金属がむき出しの状態になり、周りの流体と直接反応しやすくなります。高温高圧の水や蒸気は、金属を溶かし出す力も強いため、腐食が急速に進行します。さらに、水の中に酸素や二酸化炭素が含まれていると、腐食反応が促進されます。酸素は金属と反応しやすく、二酸化炭素は水に溶けると酸性を示すため、どちらも腐食を加速させる要因となります。

このように、流動加速腐食は、流れの速さ、流れの乱れ、流体の種類、温度、圧力など、様々な要因が複雑に絡み合って発生します。発電所のような重要なインフラ設備では、配管の腐食は大きな事故につながる可能性があるため、流動加速腐食への対策は非常に重要です。定期的な点検や適切な材料の選定、水質管理などを通して、腐食の発生を抑制し、設備の安全性を確保する必要があります。

事例紹介

二〇〇四年八月、美浜発電所二号機で二次系配管が破損する事故が発生しました。この事故は、高速で流れる水蒸気が配管を腐食させる現象、すなわち流れ加速型腐食（略称ＦＡＣ）によって引き起こされたとされています。配管の曲がり部分は、水蒸気の流れが複雑になり、特に腐食しやすい場所です。この事故では、まさにその曲がり部でＦＡＣが発生し、配管の厚みが徐々に薄くなる減肉が進行しました。そしてついに、配管は耐えきれずに破断し、大きな事故へと発展したのです。

この美浜発電所の事故は、ＦＡＣの危険性を改めて世に知らしめることとなりました。発電所をはじめとする各種プラントでは、配管の定期的な検査や、ＦＡＣに強い材料を選ぶなど、事故を未然に防ぐ対策の重要性を強く訴えるきっかけとなりました。

ＦＡＣは、様々な形状の配管で発生する可能性があります。例えば、熱交換器などにおいても、流体の入り口付近で腐食が集中する現象が見られます。これは「吸い込み口腐食」と呼ばれ、これもＦＡＣの一種と考えられています。吸い込み口付近では、流体の速度が速くなるため、ＦＡＣが発生しやすいのです。配管の形状や流体の種類、温度、圧力など、様々な要因がＦＡＣに影響を与えます。

これらの事例から、ＦＡＣは決して特殊な現象ではなく、様々な場所で発生する可能性があり、深刻な事故につながる危険性があることが分かります。ＦＡＣへの理解を深め、適切な対策を講じることで、事故を未然に防ぎ、安全な操業を続けることが重要です。

対策と予防

流れ加速型腐食（略称流れ腐食）は、配管の腐食を急速に進める現象であり、発電所などの重要な設備に深刻な損害を与える可能性があります。流れ腐食による被害を最小限に抑えるためには、事前の対策と定期的な予防措置が欠かせません。

まず、配管の設計段階から流れ腐食を予防する対策を施すことが重要です。配管内の流体の速度を適切に管理し、急激な流れの変化や乱れを最小限に抑える設計にすることで、流れ腐食の発生リスクを低減できます。具体的には、配管の曲げ角度を緩やかにしたり、断面積を適切に調整したりするなどの工夫が有効です。さらに、使用する配管材料にも注意が必要です。一般的な炭素鋼は流れ腐食の影響を受けやすい性質があるため、耐食性に優れた材料を選択することが重要です。例えば、少量の合金元素を加えた低合金鋼や、クロムなどを含むステンレス鋼は、炭素鋼に比べて流れ腐食に対する抵抗力が高いため、流れ腐食が発生しやすい箇所に用いることが推奨されます。

設計段階での対策に加えて、運転開始後も定期的な検査と適切な維持管理が不可欠です。配管の状態を継続的に監視し、流れ腐食の兆候を早期に発見することで、大きな被害に発展する前に対応できます。検査方法としては、配管の肉厚を測定する超音波検査や、表面の欠陥を検出する渦電流探傷検査など、様々な手法があります。これらの検査方法を組み合わせて用いることで、より正確に配管の状態を把握できます。もし検査で流れ腐食の兆候が確認された場合は、腐食の進行状況に応じて適切な対策を講じる必要があります。軽度の腐食であれば、防食コーティングの塗布などで対応できますが、腐食が進行している場合は、配管の交換が必要になることもあります。早期発見と迅速な対応が、設備の長寿命化と安全な運転継続に繋がると言えるでしょう。

材料の選定

発電所における配管は、発電のための熱や水を運ぶ重要な役割を担っています。これらの配管材料を選ぶ際には、安全性と経済性を両立させることが重要です。そこで、材料選定は、発電所の安定稼働と費用対効果を左右する重要な要素となります。配管材料の選定を誤ると、腐食による劣化や破損といった予期せぬトラブルを引き起こし、発電所の停止や大規模な事故につながる可能性があるからです。

特に、 流れ加速型腐食（略称FAC）は、配管の肉厚を徐々に薄くしていく現象であり、発電所の安全運転にとって大きな脅威となります。FACは、水や蒸気が高速で流れる箇所に発生しやすく、配管の材質によっては急速に進行することがあります。よく使われる炭素鋼は、入手しやすく価格も安いという利点がありますが、FACに対しては脆弱です。つまり、炭素鋼製の配管はFACの影響を受けやすく、腐食が早く進んでしまう傾向があります。そのため、FACが発生しやすい環境では、炭素鋼の使用は避けるべきです。

FACへの対策として、耐食性に優れた材料を使用することが有効です。例えば、低合金鋼は炭素鋼にクロムやモリブデンなどの元素を加えたもので、炭素鋼よりもFACへの耐性を高めています。これらの元素は、鋼材の表面に保護膜を形成し、腐食の進行を抑制する効果があります。さらに、ステンレス鋼は、ニッケルやクロムの含有量をさらに増やすことで、より高い耐食性を実現しています。ステンレス鋼は、初期費用は炭素鋼や低合金鋼よりも高くなりますが、優れた耐食性により、長期的なメンテナンス費用や交換頻度を低減できるため、結果的に経済的なメリットが期待できます。また、FACによる予期せぬ事故や発電停止のリスクを低減できることも大きな利点です。

このように、配管材料の選定は、初期費用だけでなく、長期的なメンテナンス費用、FACに対する耐性、そして発電所の安全運転を総合的に考慮する必要があります。それぞれの材料の特性を理解し、最適な材料を選ぶことが、発電所の安定稼働と経済効率の向上に不可欠です。

今後の展望

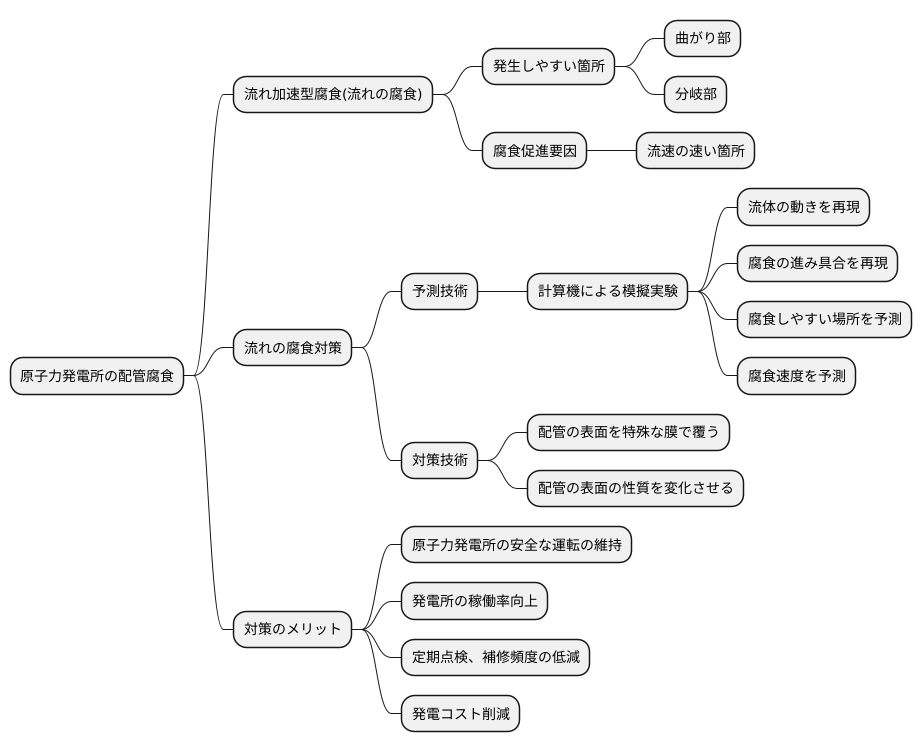

原子力発電所の配管は、発電のために高温高圧の水を循環させており、この過酷な環境によって配管の腐食が進行することがあります。特に、流れ加速型腐食（略して流れの腐食）は、配管の減肉を引き起こし、深刻な事故につながる可能性があるため、大きな課題となっています。この流れの腐食は、配管内を流れる水の速度が速いほど腐食が促進される現象で、曲がり部や分岐部など流れが複雑になる箇所で特に発生しやすいです。

流れの腐食を予測し対策するための研究は、現在も精力的に続けられています。より精密な予測を実現するために、計算機による模擬実験が活用されています。この技術は、配管内部の流体の動きや腐食の進み具合を、様々な条件下で再現することを可能にします。これにより、流れの腐食が発生しやすい場所や腐食の速度を予測し、適切な対策を講じることが可能となります。また、配管の表面を特殊な膜で覆う技術や、表面の性質を変化させる技術なども、流れの腐食対策として期待されています。これらの技術は、配管材料と腐食性のある水との接触を防ぐことで、腐食の発生や進行を抑える効果があります。

これらの予測技術や対策技術の開発は、原子力発電所の安全な運転を維持する上で非常に重要です。流れの腐食による配管の損傷を未然に防ぐことで、発電所の稼働率向上にも貢献します。加えて、定期的な点検や補修の頻度を減らすことにもつながり、発電コストの削減にも期待できます。今後も、これらの研究開発は継続的に進められ、より安全で効率的な原子力発電の実現に貢献していくと考えられます。
