スウェリング：原子力材料の課題

スウェリング：原子力材料の課題

スウェリングとは

スウェリングとは、原子炉のような高いエネルギーを持つ粒子が飛び交う環境下で、物質が膨張してしまう現象のことを指します。原子炉の燃料や原子炉を構成する金属部品などに、中性子やイオンなどの高エネルギー粒子が衝突すると、物質内部の原子の配列が乱されてしまいます。この乱れがもとで、微小な空洞、つまり空気が入っている小さな穴が無数に発生し、それが材料全体を膨張させるのです。これを「スウェリング」と呼び、まるで物質が「腫れ上がる」ような変化を見せることから、この名前が付けられています。

原子力発電において、このスウェリングは深刻な問題を引き起こします。燃料や原子炉の構造材が膨張すると、本来想定されていた形状を維持できなくなり、原子炉の運転に支障をきたす可能性があるからです。例えば、燃料棒が膨張すると、燃料棒同士が接触してしまい、冷却材の流れを阻害する恐れがあります。冷却材の流れが滞ると、燃料棒の温度が過度に上昇し、最悪の場合、燃料の溶融といった重大事故につながる可能性も否定できません。また、原子炉の構造材が膨張すると、原子炉容器に歪みが生じ、原子炉全体の強度が低下する可能性があります。

スウェリングの発生のしやすさや、その影響は、材料の種類によって大きく異なります。ウラン燃料や、原子炉の構造材として用いられるステンレス鋼などは、スウェリングの影響を受けやすいことが知られています。そのため、原子力発電所では、スウェリングの影響を抑えるために、様々な工夫が凝らされています。例えば、スウェリングに強い材料の開発や、原子炉の運転条件を最適化することで、スウェリングの発生を抑制する努力が続けられています。スウェリングは原子炉の安全性と効率に直結する重要な問題であるため、原子力材料研究において、スウェリングの発生メカニズムの解明や、より効果的な対策の開発が喫緊の課題となっています。

燃料におけるスウェリング

原子力発電所の炉で使われる燃料は、稼働中に体積が大きくなる、いわゆる膨張という現象が起きます。この膨張には大きく分けて二つの種類があります。一つは「空隙膨張」と呼ばれる現象です。原子炉の中では、ウランなどの燃料物質が核分裂を起こしてエネルギーを発生させます。この核分裂によって燃料物質は徐々に失っていきますが、同時に核分裂によって様々な新しい物質（核分裂生成物）が生まれます。この過程で、燃料物質の中に極めて小さな空洞（原子空孔）が多数発生し、これらが集まって目に見える大きさの空洞（ボイド）を作ります。ボイドの発生によって燃料全体の体積が増加する現象を空隙膨張と呼びます。

もう一つの膨張は「気泡膨張」です。核分裂では、燃料物質の減少や新たな物質の生成だけでなく、気体状の核分裂生成物も発生します。これらの気体は燃料の中に閉じ込められ、小さな気泡となって蓄積していきます。この気泡の蓄積が燃料の体積増加を引き起こすだけでなく、燃料棒の内部の圧力も上昇させます。この圧力上昇は燃料棒の破損に繋がる可能性があり、原子炉の安全運転にとって大きな問題となります。そこで、燃料棒の中には「プレナム」と呼ばれる空間が設けられています。プレナムは、気泡膨張によって発生した気体を溜める緩衝材の役割を果たし、燃料棒内部の圧力上昇を和らげる効果があります。燃料棒の設計において、このプレナムの大きさは重要な要素となります。

空隙膨張と気泡膨張はどちらも燃料の性能や寿命に大きな影響を与えるため、原子炉の燃料設計においては、これらの膨張を抑制するための様々な工夫が凝らされています。例えば、燃料の組成や製造方法を最適化したり、運転条件を調整したりすることで、膨張の発生を最小限に抑える努力が続けられています。

構造材におけるスウェリング

原子炉や核融合炉の内部で使われる構造材は、過酷な環境に耐えなければなりません。中でも、材料が膨張してしまう「膨潤」と呼ばれる現象は、深刻な問題を引き起こす可能性があります。

この膨潤現象の一つに、「空洞膨潤」というものがあります。原子炉や核融合炉では、高エネルギーの粒子線が材料に照射されます。この照射によって、材料内部の原子の並びに隙間、つまり原子空孔が生まれます。この原子空孔は、まるでシャボン玉が集まるように複数集まって、小さな空洞を形成します。このようにして無数の微小な空洞が材料内部に発生することで、材料全体が膨らんでしまうのです。これが空洞膨潤です。

空洞膨潤は、材料の強度を低下させたり、変形させたりするなど、材料の劣化につながります。原子炉の構造材が劣化すると、原子炉の安全な運転に深刻な影響を及ぼす可能性があります。最悪の場合、放射性物質の漏洩などの重大事故につながる恐れもあるため、軽視できません。

特に、高温環境で中性子を照射するような条件下では、空洞膨潤はより顕著に現れます。原子炉の炉内はまさにそのような環境であるため、材料を選ぶ際や設計を行う際には、空洞膨潤への対策を十分に考慮する必要があります。

原子炉を長期にわたって安全に運転するためには、空洞膨潤が発生しにくい、つまり膨潤耐性に優れた材料の開発が不可欠です。現在も、様々な研究機関で、より優れた材料の開発に向けた研究が進められています。これらの研究成果が、将来の原子力発電の安全性向上に大きく貢献することが期待されています。

スウェリング対策

物が膨らむ現象、いわゆるスウェリングは、材料の劣化を引き起こす大きな原因の一つです。特に、原子力発電所で使われる燃料では、このスウェリングによって燃料棒が破損するなど、深刻な問題を引き起こす可能性があります。そのため、様々な対策がとられています。

まず、燃料の温度上昇に伴い内部で気泡が発生し膨張する、バブルスウェリングと呼ばれる現象への対策があります。燃料棒の中にプレナムと呼ばれる空間を設けることで、発生した気体の逃げ道を作るのです。これにより、燃料棒内部の圧力上昇を抑え、破損を防ぐことができます。ちょうど風船の中に少し空気を入れておけば、さらに空気を吹き込んでも破裂しにくいようなものです。

次に、ボイドスウェリングと呼ばれる現象への対策も重要です。これは、原子炉の中で燃料に中性子が衝突することで、材料の中に小さな空洞、つまり空孔が無数に発生し、それが次第に大きくなって材料全体が膨らむ現象です。このボイドスウェリングを防ぐためには、材料そのものの性質を変える必要があります。具体的には、材料の中に特定の物質を混ぜ合わせたり、材料の結晶構造、つまり原子や分子の並び方を調整することで、空孔の発生や成長を抑えるのです。例えるなら、粘土に砂を混ぜて強度を上げるようなイメージです。

このように、スウェリング対策には、燃料棒の構造的な工夫と材料開発の両面からのアプローチが重要です。原子力発電の安全性を高めるためには、スウェリングへのより高度な対策技術が求められており、現在も様々な研究開発が続けられています。

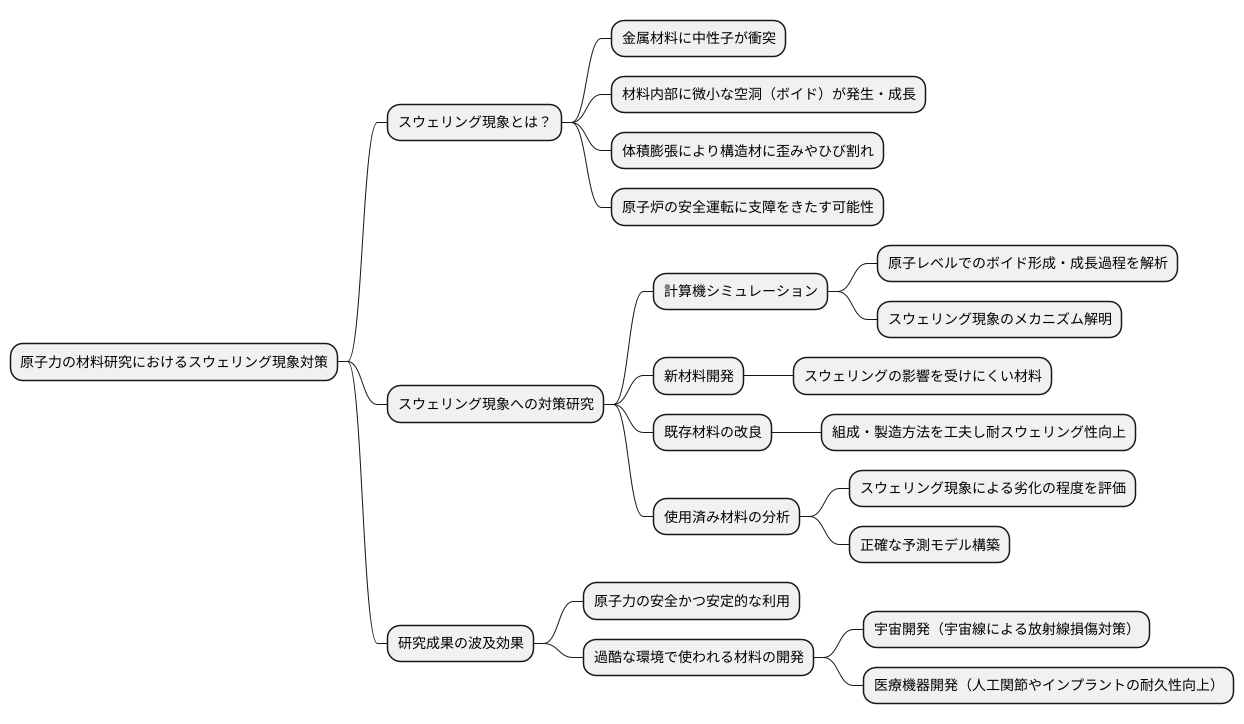

今後の研究開発

原子力の材料研究において、放射線による体積膨張、いわゆるスウェリング現象への対策は重要な課題です。現在稼働している原子炉はもちろんのこと、将来のエネルギー源として期待される次世代原子炉や核融合炉の開発においても、この課題は避けて通れません。これらの新型炉は、より高い温度や強い放射線といった、これまでの原子炉よりも過酷な環境下で運転されることが想定されているからです。

スウェリング現象は、原子炉内部で使われる金属材料に中性子が衝突することで、材料内部に微小な空洞（ボイド）が多数発生し、それが成長することにより起こります。この体積膨張は、原子炉の構造材に歪みやひび割れを生じさせ、最悪の場合、原子炉の安全な運転に支障をきたす可能性があります。そのため、スウェリング現象の発生メカニズムを解明し、その影響を抑えるための研究開発が世界中で活発に行われています。

研究アプローチは多岐にわたります。例えば、計算機を用いた模擬実験（シミュレーション）によって、原子レベルでのボイドの形成や成長過程を詳しく調べ、スウェリング現象のメカニズムを解明する研究が進められています。また、スウェリングの影響を受けにくい新しい材料の開発や、既存材料の組成や製造方法を工夫することで耐スウェリング性を向上させる研究も盛んです。さらに、実際に原子炉で使用された材料を分析し、スウェリング現象による劣化の程度を評価することで、より正確な予測モデルの構築を目指した研究も行われています。

これらの研究開発によって得られた成果は、原子力の安全かつ安定的な利用に大きく貢献するだけでなく、宇宙開発や医療機器開発など、過酷な環境で使われる材料の開発にも役立つと期待されています。例えば、宇宙空間では、宇宙線による放射線損傷が機器の寿命を縮める大きな要因の一つであり、スウェリング現象の抑制は宇宙開発の進展に欠かせない要素です。また、医療分野では、人工関節やインプラントなどの医療機器の耐久性を向上させる上でも、スウェリング現象の理解と制御が重要となります。
