原子炉の安全と水ジルコニウム反応

原子炉の安全と水ジルコニウム反応

水ジルコニウム反応とは

原子力発電所では、ウラン燃料を金属の管で覆って燃料を保護しています。この金属の管は被覆管と呼ばれ、ジルコニウム合金という特殊な金属で作られています。ジルコニウム合金は、原子炉の中で飛び交う中性子をあまり吸収せず、強度や腐食に対する強さにも優れているため、原子炉の厳しい環境でも耐えることができるのです。

しかし、想定外の事故によって原子炉を冷やす水が失われると、燃料の温度が急速に上がり、このジルコニウム合金が水蒸気と反応を起こす可能性があります。これが水ジルコニウム反応です。この反応では、ジルコニウムと水蒸気が激しく結びつき、たくさんの熱と水素が発生します。

水素は燃えやすい性質を持っているため、原子炉の安全を脅かす大きな要因となります。１９７９年にアメリカで起きたスリーマイル島原子力発電所事故や、２０１１年に日本で起きた福島第一原子力発電所事故では、この水ジルコニウム反応によって発生した水素が爆発を引き起こし、深刻な事態を招きました。

水ジルコニウム反応は、高温のジルコニウムと水蒸気が反応することで、ジルコニウムの酸化物と水素が発生する化学反応です。反応式は Zr + 2H₂O → ZrO₂ + 2H₂ と表されます。この反応は発熱反応であるため、反応によって発生した熱がさらに反応を促進し、反応が加速していくという危険性を持っています。

原子力発電所の安全を確保するためには、この水ジルコニウム反応を深く理解し、反応を抑える対策や、発生した水素を安全に処理する対策を講じることが非常に重要です。

反応の仕組み

ジルコニウムと水蒸気との反応は、高温環境下における複雑な化学反応です。この反応は、原子力発電所の事故のような非常事態において、深刻な事態を引き起こす可能性があるため、深く理解することが重要です。通常、ジルコニウム合金の表面は薄い酸化ジルコニウムの膜で覆われています。この膜は保護膜として機能し、ジルコニウムと水蒸気の直接的な接触を防ぎ、反応を抑制する役割を果たします。しかし、温度が摂氏９００度を超えると、この保護膜が壊れ始めます。すると、ジルコニウム金属が水蒸気に直接触れるようになり、酸化反応が始まります。

この反応では、水蒸気（水素と酸素の化合物）が分解されます。ジルコニウムは水蒸気中の酸素と結合し、酸化ジルコニウムを生成します。同時に、水素は気体の水素分子として放出されます。つまり、水（水蒸気）がジルコニウムと反応することで、酸化ジルコニウムと水素ガスが生成されるのです。 この反応の重要な点は、発熱反応であるということです。反応が進むにつれて熱が発生し、周囲の温度を上昇させます。温度上昇は反応速度をさらに速め、より多くの熱を発生させるという悪循環に陥ります。このように、反応が自身の進行を加速させる現象を自己触媒的反応と呼びます。 自己触媒的反応は、反応速度が非常に速く、制御が難しいため、原子力発電所の安全性を評価する上で重要な要素となります。反応により発生する水素ガスは可燃性が高く、爆発の危険性があります。また、生成される酸化ジルコニウムはもろいため、燃料棒の被覆管を劣化させ、放射性物質の放出につながる可能性があります。そのため、この反応のメカニズムを理解し、制御することが原子力発電所の安全確保に不可欠です。

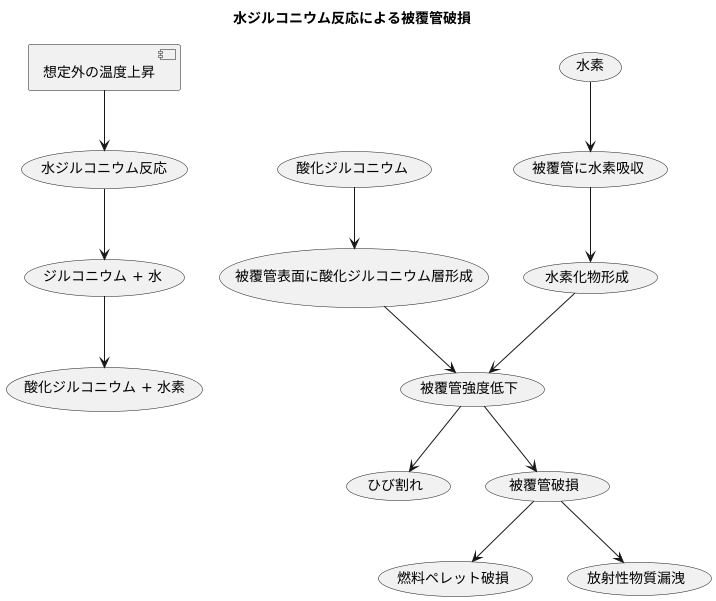

被覆管への影響

原子力発電所の炉心で燃料を包む被覆管は、過酷な環境に耐えるためにジルコニウム合金で作られています。しかし、炉心で想定外の温度上昇が発生した場合、水とジルコニウムが化学反応を起こす、水ジルコニウム反応という現象が生じ、被覆管に深刻な影響を及ぼします。

この反応では、まずジルコニウムが水と反応して酸化ジルコニウムを生成し、同時に水素が発生します。酸化ジルコニウムはもろい性質を持つため、被覆管の表面に酸化ジルコニウムの層が形成されると、被覆管の強度が低下し、ひび割れが生じやすくなります。本来、被覆管は燃料ペレットを保護し、放射性物質の漏洩を防ぐ重要な役割を担っていますが、酸化ジルコニウムの生成によってこの機能が損なわれるのです。

さらに、水ジルコニウム反応で発生した水素の一部は被覆管に吸収され、ジルコニウムと反応して水素化物を形成します。水素化物もまた、ジルコニウム合金に比べて脆い性質を持っており、被覆管の強度低下を加速させます。水素化物は被覆管内部で針状に析出することがあり、これが被覆管の機械的性質を劣化させる原因となります。 強度が低下した被覆管は、炉内の圧力や温度変化に耐えられなくなり、破損する可能性が高まります。

このように、水ジルコニウム反応は被覆管の酸化と水素化を通じて被覆管の強度を低下させ、破損のリスクを高めます。被覆管が破損すると、燃料ペレットが冷却水に直接触れて破損したり、放射性物質が環境中に漏洩する可能性があるため、原子力発電所の安全性にとって重大な問題となります。そのため、水ジルコニウム反応を抑制し、被覆管の健全性を維持することは、原子力発電所の安全運転において極めて重要です。

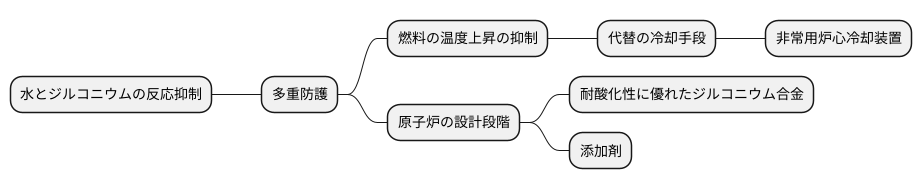

反応の抑制

原子力発電所においては、水とジルコニウムの反応は重大な事故につながる可能性があるため、その抑制は安全確保の上で極めて重要です。この反応は、高温下でジルコニウムと水が反応し、水素ガスと熱を発生させる現象です。大量の水素が発生すると、原子炉格納容器の健全性が脅かされる恐れがあります。これを防ぐため、様々な対策が多重防護の考え方に基づき実施されています。

まず、燃料の温度上昇の抑制が重要です。ジルコニウムと水の反応は温度に依存するため、燃料の温度を低く保つことで反応速度を遅らせ、水素発生量を少なく抑えることができます。このためには、原子炉の冷却材が失われた場合でも、速やかに代替の冷却手段を確保できるシステムが不可欠です。非常用炉心冷却装置などがこれに該当し、事故発生時には自動的に作動して炉心を冷却し、燃料の過熱を防ぎます。

さらに、原子炉の設計段階から対策が施されています。被覆管、つまり核燃料を覆う管の材料には、耐酸化性に優れたジルコニウム合金が用いられています。これは、高温下でも水との反応による酸化を抑制し、水素発生量を抑える効果があります。また、原子炉内には、水素の発生を抑制する添加剤を注入するシステムも備えられています。これらの添加剤は、水とジルコニウムの反応を化学的に抑制する役割を果たします。

このように、原子力発電所では、水とジルコニウムの反応による被害を最小限に抑えるため、多層的な安全対策が講じられています。冷却機能の確保、材料の選定、化学的な抑制など、様々な角度からのアプローチによって、原子炉の安全性を高める努力が続けられています。

今後の研究

水とジルコニウムの反応は、原子力発電所の安全性を左右する重大な現象です。高温高圧の環境下でジルコニウム合金と水が反応すると、水素が発生し、これが深刻な事故につながる可能性があります。この反応は非常に複雑で、多くの要素が絡み合っており、未だに完全には解明されていません。そのため、世界各国で研究開発が精力的に進められています。

まず、反応の仕組みをより詳しく理解することが重要です。ジルコニウムと水が出会うと、どのような化学反応が段階的に起こるのか、温度や圧力、金属の表面状態などがどのように影響するのかを、原子レベルで解き明かす必要があります。この理解を深めることで、より正確に反応を予測するモデルを構築することが可能になります。

さらに、より耐性の高い材料の開発も重要な課題です。現在、原子炉の燃料被覆管にはジルコニウム合金が用いられていますが、水との反応を抑える性質を持つ、より優れた材料の開発が期待されています。例えば、ジルコニウムに他の金属を混ぜ合わせた合金や、表面に特殊なコーティングを施すなどの方法が考えられます。このような新材料の開発は、原子炉の安全性を格段に向上させることにつながるでしょう。

また、反応そのものを抑制する新しい技術の開発も求められています。例えば、反応が起こりにくいような環境を人工的に作り出す方法や、万が一反応が起こってしまった場合でも、水素の発生量を最小限に抑える方法などが研究されています。

これらの研究成果は、原子力発電所の安全性を飛躍的に高めるだけでなく、原子力のより安全な利用を促進し、将来のエネルギー問題解決にも大きく貢献するでしょう。原子力発電を安全に利用していくためには、水とジルコニウムの反応に関する研究を、粘り強く続けていくことが欠かせません。
