ミキサセトラ：核燃料再処理の要
電力を知りたい
先生、『多段槽型抽出器』って、一体どんな装置なんですか？名前からでは、どんな装置か想像もつきません。
電力の専門家
そうだね、名前だけだと分かりづらいね。多段槽型抽出器は、『ミキサセトラ』とも呼ばれていて、箱型の装置で、中身がいくつもの部屋に分かれているんだ。それぞれの部屋で、目的の物質を液体から液体へ移動させる『溶媒抽出』という操作を繰り返すことで、物質を分離したり精製したりすることができるんだよ。
電力を知りたい
いくつもの部屋で溶媒抽出を繰り返すんですね。もう少し具体的に教えていただけますか？
電力の専門家
それぞれの部屋には、『混ぜる部屋(ミキサ)』と『静かに置いておく部屋(セトラ)』があるんだ。ミキサでは、二種類の液体を混ぜて目的の物質を移動させ、セトラでは、静置することで二種類の液体を分離する。このミキサとセトラの組み合わせがいくつも繋がっていて、液体が装置内を逆方向に流れながら、各部屋で溶媒抽出が繰り返されるんだよ。ウランやプルトニウムの分離・精製にも使われているんだ。
ミキサセトラとは。
複数段の槽を持つ箱型の抽出装置について説明します。この装置は、ミキサセトラと呼ばれ、溶媒を使ってウランとプルトニウムを分離・精製する工程で使われます。装置内には、かき混ぜるための羽根を持つ「混ぜる部分」と、静かに置いて液体を分離する「分ける部分」が、水平方向に複数並んで一組となっています。それぞれの部分には、水と油のように混ざり合わない二種類の液体が反対方向に流れていきます。「混ぜる部分」では、溶媒を使って目的の物質を抽出します。この装置は安定して操作でき、再処理工場でよく使われていますが、液体が装置内に留まる時間が長いため、溶媒が分解しやすいという欠点や、処理できる量を増やしにくいという欠点もあります。
ミキサセトラとは
ミキサセトラは、核燃料再処理においてウランとプルトニウムを分離・精製するために用いられる多段槽型抽出器です。まるで箱のような形をしており、内部はいくつかの部屋に分かれています。それぞれの部屋は、混合と分離という二つの役割を持つ部分からできています。
混合を行う部分をミキサ部と呼びます。ミキサ部には、水と油のように混ざり合わない二種類の液体、水相と有機相が入れてあります。ミキサ部の中心には、撹拌羽根と呼ばれる、かき混ぜるための装置が備えられています。この撹拌羽根を高速で回転させることで、水相と有機相を激しくかき混ぜます。すると、核燃料に含まれるウランやプルトニウムは、水相から有機相へと移動します。これを溶媒抽出といいます。
分離を行う部分をセトラ部と呼びます。セトラ部では、ミキサ部で激しくかき混ぜられた混合液を静かに置いておきます。すると、水と油のように、密度の異なる水相と有機相は自然と分離します。上部に軽い有機相、下部に重い水相が溜まります。このように、ミキサ部で抽出し、セトラ部で分離するという工程を一段と数えます。
ミキサセトラは、このミキサ部とセトラ部を水平方向に何段もつなげて作られています。一段目のセトラ部で分離された有機相は、次の段のミキサ部に送られ、再び水相と混合されます。これを繰り返すことで、より効率的にウランとプルトニウムを分離・精製することができるのです。まるで、洗濯機で何度もすすぎを繰り返して汚れを落とすように、核燃料から不要な物質を取り除き、再利用できるウランやプルトニウムを取り出しているのです。
抽出の仕組み
使用済み核燃料の再処理において、核分裂性物質であるウランとプルトニウムを抽出する工程は、ミキサセトラという装置を用いて行われます。この装置は、抽出と分離という二つの機能を巧みに組み合わせた構造を持ち、まるでふるい分け作業のように目的の物質だけを回収することを可能にしています。
まず、ミキサセトラ内部では、二種類の液体が互いに逆方向に流れています。一つは水相と呼ばれる液体で、使用済み核燃料を硝酸に溶解した際に生じる水溶液です。この水溶液には、ウランやプルトニウムといった有用な成分だけでなく、核分裂生成物などの不要な成分も含まれています。もう一つは有機相と呼ばれる液体で、トリブチルリン酸(TBP)をドデカン等の希釈剤で薄めたものが用いられます。このTBPは、ウランやプルトニウムと特異的に結合する性質を持っています。
ミキサセトラのミキサ部では、水相と有機相が激しく混合されます。この際、水相中のウランとプルトニウムは、TBPと結合して有機相へと移動します。まるで磁石に鉄を引き寄せるように、TBPはウランとプルトニウムを選択的に捉え、有機相へと運び出すのです。
続いて、混合液はセトラ部へと送られます。ここでは、二つの液体の比重の違いを利用して分離を行います。軽い有機相は上層に、重い水相は下層に分層します。上層の有機相にはウランとプルトニウムが濃縮されており、下層の水相には不要な成分の大部分が取り残されます。
この一連の抽出と分離の工程を複数回繰り返すことで、ウランとプルトニウムの純度をさらに高めることができます。まるで何度もふるいにかけることで、より細かい粒度で選別していくように、段階的に不要な成分を取り除き、目的の物質を高純度で回収することが可能になります。
利点と欠点
混合抽出器は、核燃料再処理においてウランとプルトニウムを分離・精製するために用いられる装置です。長年の使用実績から、操作の安定性と高い信頼性を誇ります。数多くの再処理工場で採用されており、蓄積された運転データと経験に基づき、安全かつ確実に核物質を抽出することができます。これは、核不拡散の観点からも重要な要素です。
しかし、混合抽出器にはいくつかの欠点も存在します。まず、装置内での滞留時間が長いことが挙げられます。核物質を含む溶液が装置内に長時間留まることで、抽出に用いる有機溶媒が放射線分解を起こしやすくなります。この分解によって生成される物質は新たな廃棄物となるため、適切な処理が必要となります。また、有機溶媒の分解は抽出効率の低下にもつながり、再処理プロセス全体の効率性を損なう可能性があります。定期的な溶媒の交換や、分解生成物の除去といった対策が必要となるため、運用コストの増加につながる場合もあります。
さらに、混合抽出器は装置の構造上、大型化が難しいという課題も抱えています。処理能力を高めるためには装置を大きくする必要がありますが、複雑な内部構造を持つ混合抽出器では、大型化に伴い製造コストや設置スペースが大幅に増加する傾向があります。限られた敷地内に設置する必要がある再処理工場にとって、これは大きな制約となります。そのため、大量の核燃料を処理する場合、複数の装置を並列に設置する必要が生じ、設備全体の複雑化や管理の煩雑化を招く可能性があります。将来的な需要増加に対応するためには、コンパクト化技術の開発や新たな抽出技術の確立が求められます。
| 項目 | 内容 |
|---|---|
| メリット |
|
| デメリット |
|
| 今後の課題 |
|
再処理における役割
原子力発電所で使われた燃料、いわゆる使用済み核燃料の中には、まだ使えるウランやプルトニウムが残っています。この貴重な資源を再び取り出し、再利用できるようにする技術が、再処理です。再処理は、資源の有効活用と放射性廃棄物の削減という二つの重要な役割を担っています。
再処理工程の中心となるのが、ミキサセトラと呼ばれる装置です。ミキサセトラは、特殊な液体を使って使用済み核燃料を溶かし、ウランとプルトニウムを他の物質から分離・精製する役割を担っています。この精製されたウランとプルトニウムは、新しい核燃料として再び原子力発電所で利用することができます。こうして、限られた資源を繰り返し使うことで、ウラン資源の枯渇を遅らせることができます。
また、再処理は放射性廃棄物の発生量を抑える上でも大きな役割を果たします。使用済み核燃料には、ウランやプルトニウム以外にも様々な放射性物質が含まれています。再処理によってウランとプルトニウムを取り出すことで、最終的に処分が必要な高レベル放射性廃棄物の量を減らすことができます。さらに、再処理で発生する廃棄物は、より安定した形に処理することで、長期保管の安全性を高めることができます。
このように、再処理は、核燃料サイクルと呼ばれる資源循環システムの確立に欠かせない技術です。核燃料サイクルとは、ウランやプルトニウムを繰り返し利用することで、資源を大切に使い、環境への負荷を低減するシステムです。ミキサセトラを始めとする再処理技術は、この核燃料サイクルを支える重要な技術であり、将来のエネルギー問題解決、そして持続可能な原子力利用に不可欠な存在と言えるでしょう。
今後の展望

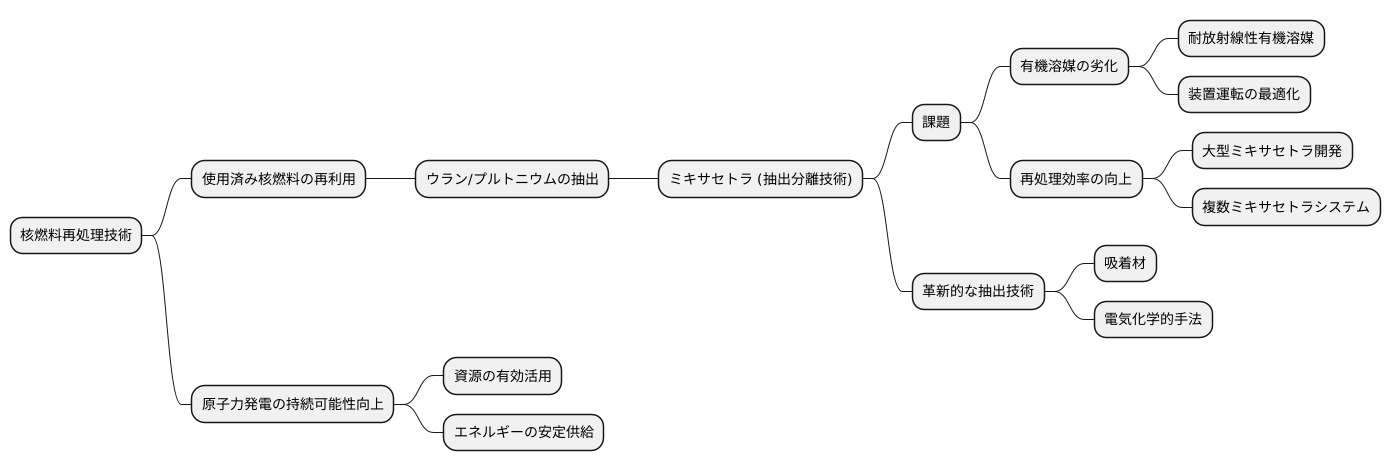

原子力発電で使い終わった燃料、いわゆる使用済み核燃料の中には、まだ使えるウランやプルトニウムが含まれています。これらを再利用するために、核燃料再処理技術が重要な役割を担っています。その中心的な技術の一つが、ミキサセトラと呼ばれる装置を用いた抽出分離技術です。ミキサセトラは、特殊な羽根車を回転させることで、水と油のように混ざり合わない溶液を攪拌し、使用済み核燃料からウランやプルトニウムを抽出します。
ミキサセトラは長年、核燃料再処理を支えてきましたが、更なる改良が必要とされています。一つは、再処理工程で使用される有機溶媒の劣化の問題です。強い放射線にさらされることで、有機溶媒が分解してしまうことがあります。この分解を抑えるためには、耐放射線性に優れた新たな有機溶媒の開発や、装置の運転条件の最適化といった対策が求められています。また、再処理の効率を高めることも重要な課題です。一度に処理できる使用済み核燃料の量を増やすことで、再処理にかかる費用と時間を削減できます。そのため、より大型のミキサセトラの開発や、複数のミキサセトラを効率的に組み合わせたシステムの構築といった研究開発が進められています。
さらに、ミキサセトラに代わる、革新的な抽出技術の開発も期待されています。例えば、特定の金属イオンだけを選択的に吸着する吸着材を用いた抽出分離技術や、電気化学的な手法を用いた分離技術などが研究されています。これらの技術が実用化されれば、再処理工程の簡素化や効率化、環境負荷の低減につながる可能性があります。核燃料再処理技術の進歩は、原子力発電の持続可能性を高める上で欠かせません。限りある資源を有効活用し、エネルギーの安定供給を実現するために、ミキサセトラをはじめとする関連技術の更なる発展に大きな期待が寄せられています。
