加圧水型炉とは

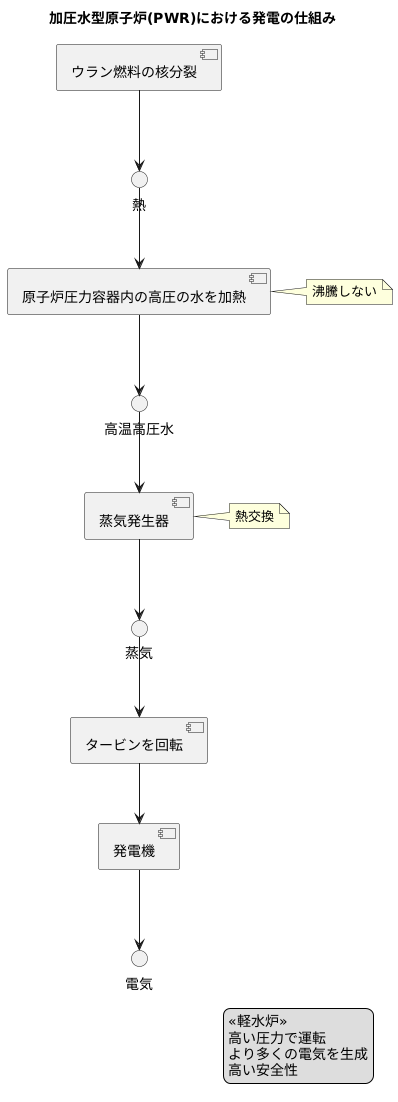

加圧水型炉（略称加水炉）は、世界中で広く使われている原子力発電所の中心となる装置です。原子力のエネルギーを利用して電気を作る仕組みを説明します。まず、ウラン燃料の核分裂によって莫大な熱が発生します。この熱は、加水炉の心臓部である原子炉圧力容器の中の高圧の水を温めるために使われます。この水は、非常に高い圧力に保たれているため、沸騰しません。まるで圧力鍋と同じ原理です。

この高温高圧の水は、蒸気発生器へと送られます。蒸気発生器の中では、高圧の熱水が別の水と熱交換を行います。すると、二次側の水が沸騰し、蒸気が発生します。この蒸気は、火力発電所と同じようにタービンを回転させる力となります。タービンが回転すると、発電機が動き、電気が作られます。こうして原子力のエネルギーが電気へと変換されるのです。

加水炉は、軽水炉と呼ばれる種類の原子炉に分類されます。軽水炉とは、普通の水を使う原子炉のことです。加水炉の特徴は、高い圧力で運転されることです。これにより、より多くの電気を作ることができるという利点があります。また、安全性にも様々な工夫が凝らされています。例えば、緊急時には自動的に制御棒が原子炉に挿入され、核分裂反応を停止させる仕組みが備わっています。このような安全設計によって、万が一の事故にも備えられています。世界中で広く採用されている理由の一つは、この高い安全性と効率性にあります。

仕組みと安全性

原子力発電所の中でも、加圧水型軽水炉は世界で最も多く採用されている方式です。その大きな特徴は、熱を運ぶ一次冷却系統と、蒸気を作り出す二次冷却系統が完全に分離されている点にあります。

一次冷却系統では、原子炉内で核分裂反応によって発生した熱を、冷却材である水が吸収します。この一次冷却系統は非常に高い圧力に保たれています。高い圧力のおかげで、冷却水は高温になっても沸騰することなく液体のまま、熱を効率的に運ぶことができます。原子炉から運ばれた高温高圧の冷却水は、蒸気発生器へと送られます。

蒸気発生器は、一次冷却系統と二次冷却系統を隔てる重要な装置です。ここで、放射性物質を含む一次冷却系統の水は、二次冷却系統の水と決して混ざり合うことなく、熱だけを伝えます。まるで大きなやかんのように、一次冷却系統の高温水が二次冷却系統の水を加熱し、蒸気を発生させます。この蒸気は放射性物質を含んでいません。

発生した蒸気は、タービンへと送られます。タービンは蒸気の力で回転し、タービンに連結された発電機を回すことで電力が生み出されます。その後、蒸気は復水器で冷やされて水に戻り、再び蒸気発生器へと送られ、繰り返し蒸気を作り出すことで発電を続けます。

このように、一次冷却系統と二次冷却系統を分離することで、放射性物質が発電システムに混入することを防ぎ、高い安全性を確保しています。さらに、原子炉は頑丈な格納容器によって覆われています。この格納容器は、万一の事故の際にも放射性物質が外部に漏れるのを防ぐ、重要な役割を担っています。

燃料と冷却材

原子力発電所の中心となる原子炉には、加圧水型炉という種類があります。この炉の仕組みを理解するには、燃料と冷却材の役割が重要です。

まず燃料ですが、加圧水型炉では低濃縮ウランが使われています。ウランは、原子核分裂という現象を起こすことで莫大なエネルギーを発生させる特別な物質です。天然ウランの中には核分裂しやすいウラン235と、核分裂しにくいウラン238が混ざっていますが、原子力発電ではウラン235の割合を高めた低濃縮ウランを使用します。このウランは小さな円柱状、つまりペレットに加工され、金属製の燃料棒に詰め込まれます。そして、多数の燃料棒を束ねて燃料集合体とし、これが原子炉の炉心に設置されます。

次に冷却材ですが、加圧水型炉では普通の水、軽水が使われています。軽水は燃料棒の周りを流れ、原子核分裂で発生した熱を吸収します。この熱は発電機を動かすための蒸気を作り出すために利用されます。さらに、軽水にはもう一つの重要な役割があります。それは中性子を減速させることです。原子核分裂は中性子という小さな粒子がウランに衝突することで起こりますが、中性子の速度が遅いと核分裂しやすくなります。軽水はこの中性子の速度を適度に落とすことで、核分裂の効率を高める減速材としても機能しているのです。

このように、加圧水型炉では燃料と冷却材、そして減速材として軽水を使用しているため、軽水炉とも呼ばれています。軽水は比較的簡単に入手でき、取り扱いも容易であるため、冷却材として安全性と経済性の両面から優れていると言えるでしょう。

沸騰水型炉との違い

原子力発電所の中心には、原子炉と呼ばれる熱を作り出す装置があります。この原子炉には大きく分けて二つの種類があり、一つが加圧水型炉（PWR）、もう一つが沸騰水型炉（BWR）です。どちらも軽水炉と呼ばれ、普通の水を利用して熱を作り出しますが、その仕組みには大きな違いがあります。

加圧水型炉は、原子炉内で発生した熱で水を温めますが、この時、水は高い圧力をかけられているため沸騰しません。熱くなった水は、別の場所に移動し、そこで蒸気発生器と呼ばれる装置の中で別の水を沸騰させます。発生した蒸気がタービンを回し、電気を作り出します。つまり、原子炉で温められた水と、タービンを回す蒸気を作る水は別々に存在しているのです。このため、放射性物質を含む原子炉の水がタービンに直接触れることがなく、安全性が高いと言えます。

一方、沸騰水型炉では、原子炉内で水が直接沸騰し、その蒸気がタービンを回します。シンプルな仕組みのため、加圧水型炉に比べて設備全体をコンパクトにできるという利点があります。建設にかかる費用や場所を抑えることができるのです。しかし、タービンを回す蒸気が原子炉で直接作られるため、蒸気に放射性物質が含まれてしまうという側面もあります。そのため、放射性物質の管理にはより注意が必要となります。

このように、加圧水型炉と沸騰水型炉はそれぞれ異なる特徴を持っています。安全性と管理の容易さを重視する場合は加圧水型炉、建設費用や敷地の広さを抑えたい場合は沸騰水型炉が選ばれることが多いです。それぞれの特性を理解し、目的に合わせて最適な原子炉を選ぶことが大切です。

将来の展望

加圧水型炉は、安全性と効率性の高さから、世界中で広く利用されている原子炉です。高い圧力をかけた水で核分裂反応を制御し、その熱で蒸気を発生させてタービンを回し発電するという仕組みです。現在、世界の発電量の約1割を原子力発電が担っており、その中でも加圧水型炉は主流を占めています。将来、エネルギー需要の増加が見込まれる中で、加圧水型炉は重要なエネルギー源としての役割を担うと考えられます。

特に、地球温暖化への対策として、二酸化炭素排出量の少ない原子力発電への期待はますます高まっています。加圧水型炉は運転時に二酸化炭素を排出しないため、脱炭素社会の実現に大きく貢献できると期待されています。このため、加圧水型炉の更なる技術開発と普及に向けた取り組みが世界中で進められています。具体的には、安全性向上のための研究開発や、より効率的な運転方法の確立、そして廃棄物処理技術の高度化などが挙げられます。

また、近年注目を集めているのが小型モジュール炉（SMR）です。SMRは従来の加圧水型炉よりも小型で、工場で製造し輸送・設置できるため、建設コストの削減と工期短縮が可能です。さらに、安全性も高く、自然災害やテロなどへの対策も強化されています。SMRは、将来的に、より柔軟なエネルギー供給を可能にし、都市部や離島など、様々な場所に設置できると期待されています。

さらに、加圧水型炉で発生する高温を利用した水素製造技術の研究開発も活発に行われています。加圧水型炉で発生する高温高圧の蒸気を用いて水を電気分解することで、二酸化炭素を排出しないクリーンな水素を製造できます。将来的には、この技術が水素エネルギー社会の実現に大きく貢献すると期待されています。このように、加圧水型炉は発電だけでなく、水素製造にも活用できる可能性を秘めており、将来のエネルギー供給において重要な役割を担うことが期待されます。
