原子炉の種類

発電に使われる原子炉には様々な種類がありますが、現在、日本で最も広く使われているのは軽水炉です。軽水炉とは、普通の水、つまり軽水を冷却と速度を落とすために使う原子炉のことです。冷却とは、原子炉内で発生する莫大な熱を安全に取り除くことで、炉の温度を適切な範囲に保つことを指します。また、速度を落とすとは、ウランの核分裂で発生する中性子の速度を下げることで、次の核分裂を起こしやすくする役割を担います。この軽水炉には、主に加圧水型軽水炉（ＰＷＲ）と沸騰水型軽水炉（ＢＷＲ）の二種類があります。

加圧水型軽水炉（ＰＷＲ）では、原子炉の中の圧力を高く保つことで、水が沸騰しないように制御しています。高温高圧になった水は、蒸気発生器へと送られ、そこで別の水を蒸気に変えます。この蒸気がタービンを回し、発電機を駆動して電気を生み出します。つまり、ＰＷＲは原子炉で発生した熱を、一度別の水に渡して蒸気を発生させるという仕組みです。一方、沸騰水型軽水炉（ＢＷＲ）では、原子炉内で直接水が沸騰して蒸気を発生させます。この蒸気がタービンを回し、発電機を駆動して電気を生み出します。ＢＷＲは、ＰＷＲに比べて構造が単純であるという特徴があります。

このように、ＰＷＲとＢＷＲは、原子炉で発生した熱をどのように利用して電気を作るのかという点で仕組みが異なっています。どちらの型も一長一短があり、それぞれの特性を理解した上で、適切な運用が求められます。現在、世界中で稼働している原子炉の大部分は軽水炉であり、安全性と経済性のバランスから、今後も主要な発電方法の一つとして利用されていくと考えられます。

加圧水型軽水炉の仕組み

加圧水型軽水炉は、その名前が示す通り、高い圧力を利用して水を沸騰させない構造を持つ原子炉です。この炉は、原子力発電において世界で最も広く採用されています。

まず、原子炉の心臓部である炉心には、核燃料であるウランが入っています。このウランが核分裂連鎖反応を起こすことで、膨大な熱が発生します。この熱は、炉心を取り囲むパイプの中を流れる一次冷却材に伝達されます。一次冷却材には、普通の水、つまり軽水が使用されています。軽水は核分裂反応で発生した熱を吸収し、約３００度という高温になります。しかし、一次冷却系統は約１５０気圧という高圧に保たれています。この圧力のおかげで、軽水は高温になっても沸騰することなく、熱水のまま蒸気発生器へと送られます。

蒸気発生器は、一次冷却系統と二次冷却系統を熱的に分離する重要な装置です。一次冷却系統の高温の軽水は、蒸気発生器内の多数の細い管の中を流れます。一方、二次冷却系統の水は、これらの管の外側を流れています。一次冷却系統の熱は管を通して二次冷却系統の水に伝わり、二次冷却系統の水を沸騰させます。こうして発生した蒸気はタービンへと送られます。タービンは蒸気の力で回転し、その回転エネルギーが発電機によって電気に変換されます。

二次冷却系統で発生した蒸気は、タービンを回した後、復水器で冷却され水に戻ります。そして、再び蒸気発生器へと送られ、蒸気を発生させるために利用されます。このように、加圧水型軽水炉は、一次冷却系統と二次冷却系統を分離することで、放射性物質が発電設備に漏れ出すのを防ぎ、安全に電気を作り出しています。

蒸気発生器の役割

原子力発電所の中心部には、蒸気発生器と呼ばれる重要な装置があります。この装置は、文字通り蒸気を発生させる役割を担っていますが、その役割は単に蒸気を作り出すことだけではありません。原子力発電所の安全性を確保する上でも、極めて重要な役割を果たしているのです。

蒸気発生器の内部には、一次冷却系統と二次冷却系統と呼ばれる二つの独立した冷却水が流れる経路が存在します。一次冷却系統の水は原子炉で核分裂反応によって発生した熱を運び、非常に高い温度になっています。この高温の一次冷却水は、蒸気発生器内部にある多数の細い管の中を流れます。一方、二次冷却系統の水は、この管の外側を流れています。

一次冷却水は管の中を流れる際に、管の壁を通して二次冷却水に熱を伝えます。この熱交換によって、二次冷却系統の水は沸騰し、蒸気へと変化します。発生した蒸気は、タービンへと送られ、タービンを回転させることで電気を生み出します。

ここで重要なのは、一次冷却系統の水と二次冷却系統の水は、決して直接混ざり合わないということです。一次冷却水は原子炉を通過するため、放射性物質を含んでいます。もし、この放射性物質を含む一次冷却水が二次冷却系統に混入してしまうと、タービンや復水器などの二次冷却系統の機器が汚染され、放射性物質が環境中に漏洩する危険性が高まります。蒸気発生器は、一次冷却系統と二次冷却系統を物理的に隔てる壁の役割を果たすことで、このような事態を防ぎ、原子力発電所の安全性を確保しているのです。蒸気発生器は、熱交換器としての役割に加え、放射性物質の拡散を防ぐ安全装置としての重要な役割も担っていると言えます。

タービンを回して発電

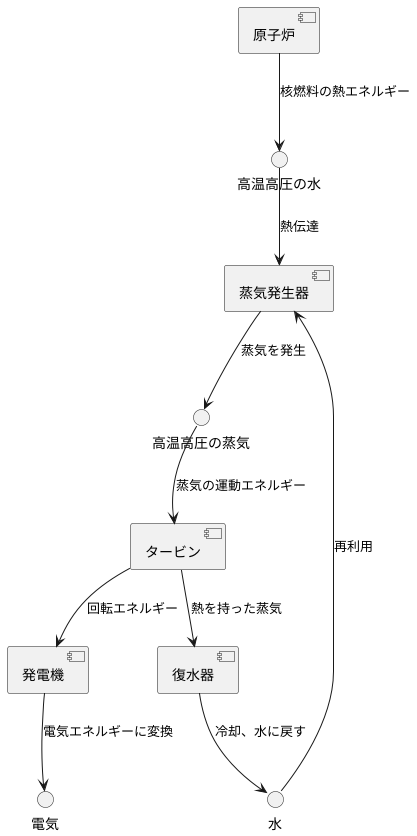

原子力発電所では、巨大なタービンを回転させることで電気を作り出しています。この仕組みは、蒸気の力を使ってタービンを回し、その回転の力を電気に変換するというものです。蒸気を作るには、まず原子炉で核燃料を分裂させ、莫大な熱エネルギーを発生させます。この熱は、原子炉の中を流れる水に伝えられ、高温高圧の水が作られます。この高温高圧の水は、蒸気発生器へと送られます。蒸気発生器の中では、高温高圧の水が熱交換器の役割を果たし、別の系統の水を加熱して蒸気を発生させます。こうして作られた大量の高温高圧の蒸気は、いよいよタービンへと送られます。タービンは、蒸気の勢いを受けて羽根車を高速回転させる装置です。蒸気が持つ大きな運動エネルギーがタービンの羽根車を回転させ、その回転エネルギーがつながっている発電機へと伝わります。発電機は、この回転エネルギーを電気エネルギーに変換し、家庭や工場で使われる電気を作ります。タービンを回転させた後の蒸気は、まだ熱を持っていますが、復水器という装置の中で冷却され、水に戻ります。この水は再び蒸気発生器へと送られ、蒸気を発生させるために再利用されます。このように、水を加熱して蒸気に変え、その蒸気でタービンを回し、再び水に戻すという循環を繰り返すことで、核燃料の熱エネルギーを無駄なく電気エネルギーに変換しているのです。原子力発電では、一連の流れの中で放射性物質を外部に漏らさないように、何重もの安全対策を施しています。

安全性への配慮

原子力発電所は、莫大なエネルギーを生み出すと同時に、重大な事故につながる危険性も孕んでいるため、安全確保のための対策は最優先事項です。発電所の設計段階から運転、廃炉に至るまで、あらゆる段階で安全への配慮が徹底されています。

例えば、広く使われている加圧水型軽水炉では、原子炉で発生した熱を炉心内の冷却材によって運び出し、蒸気発生器で二次冷却系統の水を蒸気に変えてタービンを回し発電します。この一次冷却系統は高圧に保たれています。高い圧力をかけることで、冷却材である水の沸点を上げ、炉心が高温になっても沸騰を防ぐことができます。冷却材が沸騰すると、炉心の冷却効率が下がり、安定した運転が難しくなるため、高圧化は安全な運転に不可欠です。

また、一次冷却系統と二次冷却系統を物理的に分離する構造も重要な安全対策です。一次冷却系統は原子炉と直接接するため、放射性物質で汚染されています。もし一次冷却系統と二次冷却系統が繋がってしまえば、放射性物質が二次冷却系統に混入し、環境中へ放出されるリスクが高まります。二つの系統を分離することで、放射性物質の拡散リスクを大幅に低減できます。

さらに、原子力発電所には、多重防護の考え方に基づき、幾重もの安全設備が備えられています。例えば、原子炉を格納する原子炉格納容器は、厚い鋼鉄とコンクリートでできており、放射性物質の外部への漏えいを防ぎます。また、万一、冷却材が失われる事故が発生した場合には、緊急炉心冷却装置が作動し、炉心に冷却水を注入して炉心溶融を防ぎます。これらの安全設備は、事故発生時の影響を最小限に抑えるための重要な役割を担っています。

将来の展望

原子力発電は、地球温暖化の主な原因とされる二酸化炭素を排出しない、環境に優しい発電方法として注目されています。中でも、加圧水型軽水炉は、現在世界で最も多く稼働している原子炉形式であり、将来のエネルギー供給においても重要な役割を担うと期待されています。

加圧水型軽水炉は、ウラン燃料の核分裂反応で発生する熱を利用して蒸気を発生させ、タービンを回して発電します。この過程で、大気中に二酸化炭素を排出しないため、地球温暖化対策に大きく貢献します。火力発電のように化石燃料を燃焼させる必要がなく、再生可能エネルギーのように天候に左右されることもありません。安定した電力供給源として、現代社会を支える基盤となるでしょう。

加圧水型軽水炉の安全性向上に向けた取り組みも、常に続けられています。過去の原子力発電所の事故の教訓を活かし、より安全な原子炉の設計や運転方法の開発、緊急時対応の強化などが進められています。具体的には、炉心損傷の防止対策や、放射性物質の漏洩防止対策、そして、テロ対策などの多重防護システムが構築されています。これらの対策により、原子力発電所の安全性は格段に向上しており、将来に向けて更なる改善が期待されます。

また、加圧水型軽水炉の効率性向上も重要な課題です。より少ないウラン燃料でより多くの電力を発生させる技術開発や、運転コストの削減、そして、廃棄物の発生量削減に向けた研究開発が積極的に行われています。これらの技術革新により、加圧水型軽水炉は、将来のエネルギー需要を満たす、より経済的で環境に優しいエネルギー源となることが期待されます。

このように、安全性と効率性の向上を目指したたゆまぬ努力により、加圧水型軽水炉は、将来の持続可能な社会の実現に不可欠なエネルギー源として、その重要性を増していくと考えられます。
