原子炉と沸騰の限界：安全設計の鍵

原子炉と沸騰の限界：安全設計の鍵

沸騰の種類

水を温めていくと、温度の変化によって様々な沸騰の様子が見られます。まず、比較的低い温度では、水面から蒸気が穏やかに立ち上るプール沸騰が起こります。これは、水面から水が蒸発していく現象で、湯気が出る様子を想像すると分かりやすいでしょう。この段階では、水全体は穏やかで、大きな動きは見られません。

温度がさらに上昇すると、加熱している面から小さな泡が発生し始める核沸騰に移行します。鍋でお湯を沸かす時、底から小さな泡が次々と出てきて水面に上がっていく様子がまさに核沸騰です。この小さな泡は蒸気の泡で、加熱面から盛んに発生しては消えていきます。この泡の発生と消滅によって、熱が非常に効率的に水全体に伝わり、温度上昇が速くなります。核沸騰は、熱を伝える効率が非常に高いので、様々な熱交換器などで利用されています。

しかし、熱する力をさらに強くしていくと、沸騰の様子は大きく変化し、遷移沸騰と呼ばれる状態になります。この状態では、加熱面に蒸気の膜が作られます。まるで薄い膜が加熱面を覆うように、蒸気が加熱面と水との接触を遮断してしまうのです。蒸気は水に比べて熱を伝えにくいため、この蒸気の膜によって熱の伝わり方が悪くなり、温度上昇の効率が低下します。熱がうまく伝わらないと、加熱面はどんどん高温になってしまい、最悪の場合、加熱面が溶けてしまうこともあります。原子炉のように非常に高い熱量を扱う装置では、この遷移沸騰への移行は非常に危険です。そのため、原子炉の設計においては、この遷移沸騰を避けるための安全対策が重要になります。安全に原子炉を運転するために、遷移沸騰が起こらないように熱の量や水の量を適切に制御する必要があるのです。

核沸騰限界とは

湯を沸かす様子を思い浮かべてみてください。はじめは鍋底から小さな泡がぽつぽつと出てきますが、さらに加熱していくと、盛んに泡が発生するようになります。この泡立ちの変化と同じように、原子炉の中で燃料棒を加熱していくと、熱の伝わり方が大きく変わる点があります。これを核沸騰限界といいます。

核沸騰限界とは、核沸騰と呼ばれる状態から遷移沸騰と呼ばれる状態に移り変わる境目のことです。核沸騰とは、加熱面から小さな泡が次々と発生し、活発に対流することで熱が効率よく運ばれる状態を指します。しかし、熱が加わり続けると、ある時点で泡の発生が急激に増加し、加熱面が泡の膜で覆われてしまう状態に変わります。これが遷移沸騰です。泡の膜は熱を伝えにくいため、遷移沸騰に移行すると、熱の伝達効率は急激に低下します。

この核沸騰から遷移沸騰に移り変わる点における熱の流れの最大値を限界熱流束と呼びます。原子炉では、燃料棒の発熱により発生した熱を冷却材である水に伝え、原子炉外へ運び出すことで、燃料棒の温度上昇を抑えています。もし限界熱流束を超えて遷移沸騰に移行すると、燃料棒から水への熱伝達が阻害され、燃料棒の温度が急激に上昇する可能性があります。最悪の場合、燃料棒が溶けてしまう、燃料被覆管の破損といった重大な事故につながる恐れもあるため、原子炉の安全設計において、核沸騰限界は非常に重要な要素となります。

限界熱流束は、水の温度や圧力、加熱面の形状、水の流れる速さ、水の中に溶けている物質の種類や量など、様々な要因に影響を受けます。例えば、圧力が高いほど限界熱流束は高くなります。原子炉の設計では、これらの要因を考慮に入れて、限界熱流束を正確に見積もる必要があります。これにより、原子炉の運転範囲を適切に設定し、核沸騰限界を超えないようにすることで、燃料棒の健全性を維持し、原子炉の安全性を確保しています。

沸騰曲線

沸騰曲線とは、加熱面と液体の温度差と、その面から液体へ移動する熱量の割合（熱流束）の関係を示すグラフです。この曲線は、加熱面の温度が上昇するにつれて、沸騰の様子がどのように変化していくかを視覚的に理解するのに役立ちます。横軸には加熱面の温度と液体の温度の差、縦軸には熱流束をとります。

最初は、加熱面の温度が液体の温度よりも少しだけ高い状態です。この状態では、液体内部に小さな泡が発生しますが、水面に到達する前に消滅してしまいます。これを自然対流といいます。次に、加熱面の温度がさらに上昇すると、加熱面から泡が発生し、水面に浮上していきます。これは核沸騰と呼ばれ、この領域では、熱流束は加熱面の温度の上昇に伴って増加します。つまり、温度差が大きくなるほど、熱の移動が活発になります。この時の泡の発生頻度や大きさは、加熱面の温度によって変化します。

さらに加熱面の温度を上げていくと、熱流束は最大値に達します。この点を限界熱流束点、あるいはバーンアウト点と呼びます。限界熱流束点を超えると、熱流束は減少に転じ、加熱面の温度は急激に上昇します。これは、加熱面に蒸気の膜が形成され、熱の移動を妨げるためです。この現象を遷移沸騰といいます。蒸気の膜は熱を伝えにくいため、加熱面から液体への熱の移動効率が低下し、結果として熱流束が減少します。

そして、加熱面の温度がさらに上昇すると、蒸気の膜が安定して形成されるようになり、再び熱流束は増加し始めます。これを膜沸騰といいます。沸騰曲線は、原子炉やボイラーなどの熱交換器の設計や運転において重要な役割を果たします。例えば、原子炉では、燃料棒の表面温度が限界熱流束点を超えないように運転範囲を制限する必要があります。限界熱流束点を超えてしまうと、燃料棒の温度が急上昇し、損傷に繋がる可能性があるからです。

原子炉の安全設計

原子炉は安全に電気を生み出すために、幾重もの安全対策を施した設計となっています。燃料棒の表面温度が沸騰して被覆管に気泡が付着する状態を核沸騰と言いますが、この核沸騰がある一定以上進むと、被覆管のまわりに蒸気の膜ができて熱の伝わりが悪くなる現象が起こります。これを膜沸騰と言います。膜沸騰が起こると被覆管の温度が急上昇し、溶融してしまう恐れがあります。この膜沸騰が始まる熱流束の限界値を限界熱流束と言います。原子炉の設計では、燃料の表面温度が限界熱流束を超えないように様々な工夫が凝らされています。

まず、燃料棒の設計においては、熱伝導率の良い材料を用いるとともに、燃料棒の直径や表面積を最適化することで、熱が効率的に冷却水に伝わるようにしています。燃料棒を束にして炉心に装荷しますが、この燃料集合体の配置も重要です。冷却水が全体に行き渡るように適切な間隔を設けて配置することで、局所的な温度上昇を防ぎます。

次に、冷却水の流量制御も重要な安全対策です。原子炉内を流れる冷却水の流量はポンプで調整され、常に適切な流量を維持することで燃料棒を冷却しています。さらに原子炉の出力を制御することで、発生する熱量を調整しています。これらの制御は、通常運転時だけでなく、地震や停電などの異常時においても機能するように設計されています。想定される様々な事象を分析し、多重の安全保護回路と非常用電源装置を備えることで、いかなる状況でも燃料の安全性を確保しています。

原子炉の設計者は、コンピュータシミュレーションを用いて、様々な条件下での熱流束を計算し、限界熱流束を超えないように燃料棒の配置や冷却システムを設計します。また、原子炉の運転中は、常に熱流束を監視し、安全な範囲で運転されていることを確認しています。これらの設計と運転管理によって、原子力発電所の安全性を確保しています。

限界熱流束の予測

原子炉の安全な運転には、燃料棒の冷却が不可欠です。冷却材が燃料棒から熱を奪い適切な温度を保つことで、炉心は安定した状態で稼働できます。しかし、冷却能力を上回る熱が燃料棒に集中すると、冷却材と燃料棒の接触面に蒸気の膜が発生し、熱の移動効率が著しく低下する現象が起こります。この現象を沸騰遷移と呼び、遷移が発生する時点での熱流束を限界熱流束と言います。限界熱流束を超えると燃料棒の温度が急上昇し、最悪の場合、燃料棒の溶融や破損に繋がるため、原子炉の設計において限界熱流束を正確に予測することは極めて重要です。

限界熱流束の予測には、様々な実験データと理論モデルが用いられています。実験では、模擬的な燃料棒を用いて実際に沸騰遷移を発生させ、限界熱流束の値を計測します。これらの実験データは、様々な条件下での限界熱流束の挙動を理解する上で貴重な情報源となります。一方、理論モデルは、流体力学、熱力学、材料科学などの知識に基づき、限界熱流束を予測するための数式を構築します。よく知られたモデルとしては、ルッカソフ・ゾナーの式やカタール・ゾナーの式などがあり、これらは冷却材の種類や圧力、流速などのパラメータを考慮することで、ある程度の精度で限界熱流束を予測できます。

近年では、計算機シミュレーション技術の進歩により、より詳細な限界熱流束の予測が可能になってきました。スーパーコンピュータを用いた大規模な数値解析により、沸騰現象をミクロなレベルで再現し、実験では観測が難しい現象のメカニズム解明にも貢献しています。これらのシミュレーション結果は、理論モデルの改良や新たな予測手法の開発に役立てられています。限界熱流束の予測精度の向上は、より安全で効率的な原子炉の設計だけでなく、将来の革新的な原子炉の開発にも不可欠です。更なる研究と技術開発により、原子力の安全利用と持続可能な社会の実現を目指していく必要があります。

今後の展望

原子力発電所の安全性をより高めるためには、核燃料の表面で沸騰が起こる限界、つまり核沸騰限界について、これからも研究を続けていく必要があります。より精密な予測を実現する計算手法を開発すること、そして、熱をより効率的に逃がす冷却技術を生み出すことが、今後の研究の大切な方向性となるでしょう。これらの研究から得られた成果は、将来建設される原子力発電所の設計に活かされ、人々が安心して利用できる、より安全で信頼できる原子力発電を実現するための礎となるはずです。

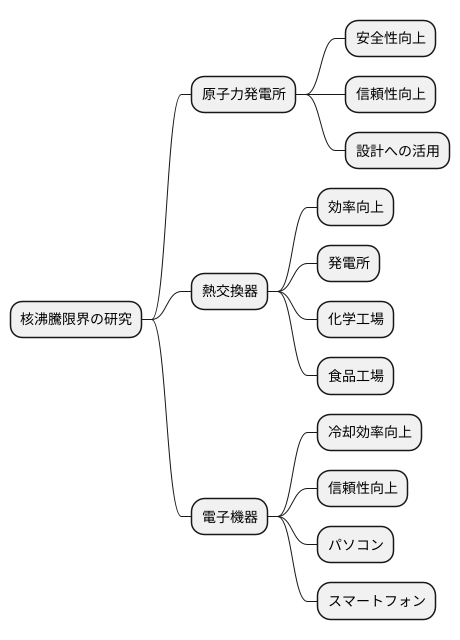

さらに、核沸騰限界の研究は、原子力発電の分野に限らず、熱を扱う様々な技術分野にも広く応用できる可能性を秘めています。例えば、工場などで熱を交換するために使われる熱交換器。その効率をさらに高める上で、核沸騰限界の研究成果が役立つと考えられます。熱交換器は、発電所だけでなく、化学工場や食品工場など、様々な場所で利用されているため、その性能向上がもたらす効果は非常に大きなものとなります。また、パソコンやスマートフォンなど、私たちの身の回りにある電子機器の冷却にも、この研究が役立つ可能性があります。電子機器は、動作中に発熱し、その熱を適切に処理しないと故障の原因となります。核沸騰限界の研究から得られる知見は、より効果的な冷却方法の開発につながり、電子機器の信頼性向上に貢献するでしょう。

このように、核沸騰限界の研究は、原子力発電所の安全性を高めるだけでなく、様々な産業分野の発展にも貢献する可能性を秘めた、重要な研究分野と言えるでしょう。熱の移動に関する基礎的な現象を理解し、それを制御する技術を開発することは、私たちの社会を支える様々な技術の進歩に欠かせない要素です。今後の更なる研究の進展と、その成果が社会に還元されることによって、より安全で快適な未来社会の実現につながることが期待されます。
