燃料ペレットと被覆管の相互作用：PCI

燃料ペレットと被覆管の相互作用：PCI

燃料ペレットと被覆管

原子力発電所の炉心では、ウラン燃料を直径約１センチメートル、高さ約１センチメートルの円柱状の焼き固めた塊である燃料ペレットに加工し、それを金属製の管である被覆管に封入して燃料棒として用いています。この燃料ペレットは、核分裂という原子核が分裂する現象を起こすウラン２３５を濃縮した二酸化ウランでできています。燃料ペレットを積み重ねたものをジルコニウム合金などの耐食性、耐熱性、中性子を吸収しにくい性質を持つ金属でできた被覆管と呼ばれる管に封入することで、燃料棒は完成します。一本の燃料棒には、数百個の燃料ペレットが詰め込まれています。

この被覆管は、燃料ペレットを炉の中の冷却材から保護する重要な役割を担っています。高温高圧の冷却材である水やガスが直接燃料ペレットに触れてしまうと、ペレットが腐食したり、破損したりする可能性があります。被覆管はこのような事態を防ぎ、燃料ペレットをしっかりと保護しています。さらに、被覆管は核分裂によって発生する放射性物質である核分裂生成物が冷却材中に漏れ出すのを防ぐ役割も担っています。いわば、燃料ペレットにとって鎧のような存在であり、原子炉の安全運転に欠かせない重要な部品です。

被覆管と燃料ペレットは、原子炉の運転に伴う高温高圧の環境下におかれることで、様々な相互作用を起こします。その中でも特に重要なのが、ペレット被覆相互作用（ピーシーアイ）と呼ばれる現象です。これは、燃料ペレットが核分裂によって熱膨張し、被覆管に圧力を加えることで被覆管に損傷を与える現象です。原子炉の出力変化などによってペレットが急激に膨張すると、被覆管に大きな負担がかかり、最悪の場合、被覆管にひび割れが生じることもあります。このため、原子炉の設計や運転にあたっては、ペレット被覆相互作用を十分に考慮する必要があります。ペレット被覆相互作用を抑制するために、燃料ペレットの形状や被覆管の材質を工夫するなど、様々な研究開発が行われています。

PCIの二つの側面

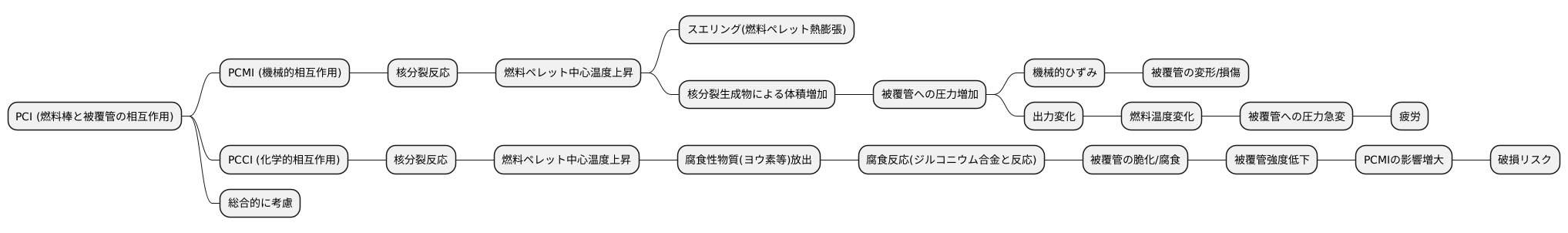

燃料棒と被覆管の間で起こる相互作用（ＰＣＩ）は、原子炉の安全な運転を左右する重要な要素であり、大きく分けて二つの側面から理解する必要があります。一つは機械的な相互作用（ＰＣＭＩ）、もう一つは化学的な相互作用（ＰＣＣＩ）です。

まず、機械的な相互作用（ＰＣＭＩ）について説明します。原子炉内で核分裂反応が進むと、燃料ペレットの中心温度は非常に高温になります。この高温状態によって、燃料ペレットは熱膨張を起こし体積が増加します。これをスエリングと呼びます。さらに、核分裂反応によって生成される核分裂生成物も体積増加に寄与します。これらの体積増加は、周囲を囲む被覆管に内側から圧力を加えることになります。この圧力は、被覆管に機械的なひずみを与え、場合によっては変形や損傷を引き起こす可能性があります。特に、出力変化の大きい運転状態では、燃料ペレットの温度変化も大きくなり、被覆管への圧力も急激に変化するため、被覆管の疲労を加速させる可能性があります。

次に、化学的な相互作用（ＰＣＣＩ）について説明します。高温の燃料ペレットからは、ヨウ素などの腐食性物質が放出されます。これらの物質は、被覆管の材質であるジルコニウム合金と化学反応を起こし、被覆管の表面を脆化させたり、腐食させたりします。これを腐食反応と呼びます。この腐食反応によって被覆管の強度が低下すると、機械的な相互作用（ＰＣＭＩ）による影響を受けやすくなり、被覆管の破損リスクが高まります。

このように、ＰＣＭＩとＰＣＣＩはそれぞれ異なるメカニズムで被覆管に影響を与えますが、互いに関連し合いながら燃料の性能や寿命に大きな影響を与える可能性があります。そのため、原子炉の設計や運転においては、これらの相互作用を総合的に考慮することが不可欠です。

機械的相互作用：PCMI

原子炉の内部では、核分裂反応によって燃料ペレットが熱を生み出し、温度が上がります。この熱によってペレットは膨張しようとしますが、ペレットの周りを取り囲む被覆管によって拘束されているため、両者の間で押し合う力が働きます。この現象をペレット被覆管機械的相互作用、略してＰＣＭＩと呼びます。

ペレットの膨張には、主に二つの要因があります。一つは熱膨張です。物質は一般的に温度が上がると膨張しますが、燃料ペレットも例外ではありません。原子炉の運転中はペレットの中心温度が非常に高くなるため、熱膨張による体積の増加は無視できません。もう一つの要因は核分裂生成物の蓄積です。ウランやプルトニウムなどの核燃料が核分裂を起こすと、様々な元素が生成されます。これらの核分裂生成物の一部は固体としてペレット内に蓄積し、ペレットの体積増加につながります。

これらの膨張によりペレットは被覆管を内側から押しますが、被覆管はジルコニウム合金などの強度が高い材料で作られているため、容易には変形しません。しかし、ペレットからの圧力が過度に大きくなると、被覆管にひび割れが入ったり、望ましくない変形が生じたりする可能性があります。特に原子炉の出力を急激に変化させた場合、ペレットの温度変化も急激になり、大きな熱膨張が生じます。この急激な膨張はＰＣＭＩを顕著にし、被覆管への負荷を増加させるため、原子炉の運転において注意深く監視し制御する必要があります。被覆管の健全性は原子炉の安全な運転に不可欠であり、ＰＣＭＩによる損傷を避けることは、原子力発電所の安全性を確保する上で非常に重要です。

化学的相互作用：PCCI

原子炉の燃料は、小さな焼き固めた燃料ペレットを金属の被覆管で包んだ燃料棒として使われています。この被覆管は、燃料ペレットを炉心の冷却水から隔離し、放射性物質の漏出を防ぐ重要な役割を担っています。しかし、高温の炉心で稼働しているうちに、燃料ペレットと被覆管の間で思わぬ化学反応が起きることがあります。これが、燃料ペレットと被覆管の化学的相互作用、つまり「PCCI」と呼ばれる現象です。

燃料ペレットの中には、ウランやプルトニウムといった核分裂する物質だけでなく、燃料が燃える過程で発生する様々な物質も含まれています。これらの物質の中には、ヨウ素のように高温で気体になりやすいものがあります。このような揮発性の物質は、燃料ペレットから出て被覆管に到達することがあります。被覆管の材料はジルコニウム合金という金属でできていますが、このジルコニウムとヨウ素が反応すると、ヨウ化ジルコニウムという脆い物質ができてしまいます。

ヨウ化ジルコニウムは、もとのジルコニウム合金に比べて強度が低く、壊れやすい性質を持っています。そのため、被覆管にヨウ化ジルコニウムができると、被覆管の強度が低下し、ひび割れが入ったり、最悪の場合は破損に至る可能性があります。このような被覆管の損傷は、原子炉の安全運転に深刻な影響を与える可能性があるため、PCCIは原子炉の設計や運転において非常に重要な課題となっています。

特に、燃料を高燃焼度で使用する場合、つまり燃料をより長く炉内で使用する場合には、燃料ペレットから放出されるヨウ素の量が増えるため、PCCIの影響がより大きくなります。そのため、高燃焼度化を目指す上で、PCCIを抑制するための技術開発が重要になっています。これは、より少ない燃料でより多くのエネルギーを得るための、原子力発電の将来にとって重要な課題の一つです。

PCIへの対策

原子力発電所では、燃料を効率よく使うために、燃料集合体の中に小さな燃料ペレットを積み重ねて使っています。このペレットは強い放射線と熱にさらされるため、損傷を受けやすい状態にあります。ペレットクラッド相互作用（PCI）は、この燃料ペレットの損傷原因の一つであり、発電所の安定稼働に影響を与えるため、様々な対策が必要です。

PCIとは、燃料ペレットが核分裂を起こして膨張し、それを包む被覆管に応力を与えてひび割れを生じさせる現象です。これは、急激な出力上昇時に発生しやすく、燃料の寿命を縮めるだけでなく、放射性物質が冷却水中に漏れる原因にもなりかねません。そこで、PCIを防ぐために、燃料ペレットと被覆管の両方から対策がとられています。

まず燃料ペレットについては、その形状や組成を工夫することで、熱による膨張を小さくしたり、核分裂で発生する物質の放出を抑えたりすることが可能です。例えば、ペレットの中心に小さな穴を開けることで、膨張による体積変化を吸収する空間を作り、被覆管への圧力を軽減できます。また、ペレットの材料に添加物を加えることで、熱に強く、割れにくい性質を持たせることもできます。

被覆管についても、材料の改良や製造方法の工夫によって、強度や耐腐食性を高める対策がとられています。ジルコニウム合金は、中性子を吸収しにくく、耐食性に優れているため、被覆管の材料として広く使われていますが、さらに耐性を高めるために、合金の組成や製造工程を最適化しています。

原子炉の運転方法もPCI対策に大きく関わってきます。急激な出力変化はPCI発生の大きな要因となるため、出力上昇速度を制限することが重要です。また、燃料の燃焼度、つまり燃料がどれだけ核分裂を起こしたかを適切に管理することも、PCI発生リスクを低減するために必要です。燃料は燃焼が進むにつれて性質が変化するため、その変化に合わせて運転方法を調整することで、PCI発生を抑制し、燃料をより長く安全に使うことができます。

将来の展望

原子力発電は、二酸化炭素を排出しないという点で地球環境に優しい発電方法として注目されていますが、安全性や信頼性を向上させるためには、様々な課題を克服していく必要があります。その中でも、ペレット・被覆管相互作用（燃料棒の内部で起こる、ペレットと被覆管の接触による問題、PCI）は、原子炉の安全運転に影響を与える重要な要素です。

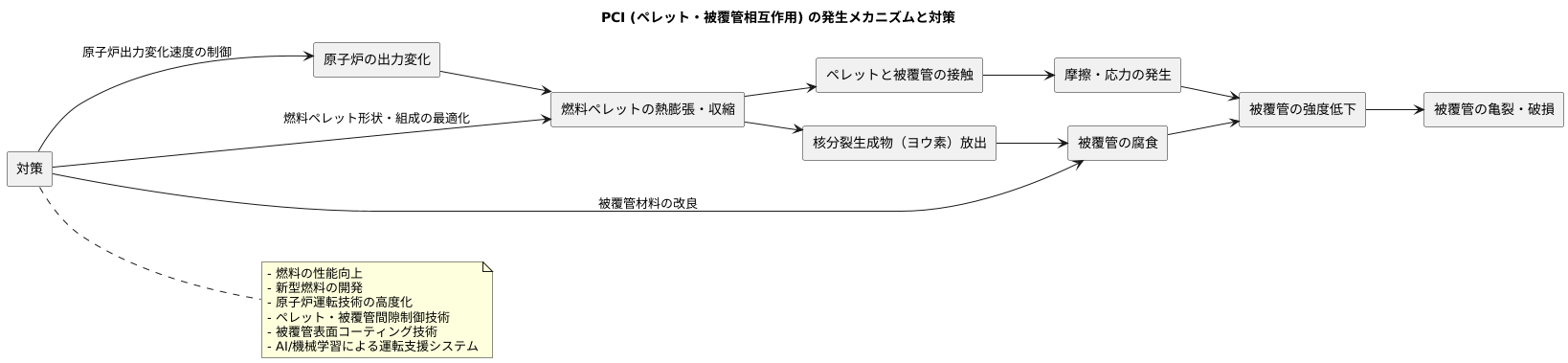

PCIが発生する主な原因は、原子炉の出力変化に伴う燃料ペレットの熱膨張と収縮です。この膨張と収縮によってペレットと被覆管が接触し、摩擦や局所的な応力が発生します。さらに、燃料ペレットから放出される核分裂生成物、特にヨウ素が被覆管の腐食を引き起こし、被覆管の強度低下につながることがあります。これらの現象が重なると、被覆管に亀裂が生じたり、最悪の場合には破損に至る可能性があります。

PCIによる燃料破損を回避し、原子力発電の安全性を高めるためには、燃料の改良や原子炉の運転方法の改善など、様々な対策がとられています。具体的には、燃料ペレットの形状や組成を最適化することで熱膨張を抑制したり、被覆管の材料を改良することで耐腐食性を向上させる取り組みが続けられています。また、原子炉の運転においては、出力変化の速度を制御することでPCI発生の可能性を低減する工夫が凝らされています。

今後の原子力発電の発展には、PCIに対するより深い理解と、より効果的な対策技術の開発が不可欠です。燃料の性能向上や新型燃料の開発、そして原子炉の運転技術の高度化など、様々な分野での研究開発が重要となります。これらの研究開発によって、PCIの問題を克服し、原子力発電の信頼性をさらに高めることが期待されます。近い将来、燃料ペレットと被覆管の間の隙間を最適に制御する技術や、被覆管の表面に特殊なコーティングを施す技術などが実用化される可能性があります。このような技術革新は、原子力発電の安全性向上に大きく貢献するものと期待されます。さらに、人工知能や機械学習を活用した原子炉の運転支援システムの開発も進んでおり、PCI発生の予測や早期発見、適切な対応策の実施などが可能になることが期待されます。これらの技術革新によって、PCIの問題を克服し、安全で安定した原子力発電を実現できるものと信じています。
