渦電流探傷検査とは

渦電流探傷検査とは、物を壊さずに、その内部の状態を調べる検査方法の一つです。検査したい金属に電気を流すと、金属の表面近くに電気が集まって流れる性質があります。これを渦電流と呼びます。この渦電流の流れ方を詳しく調べることで、隠れた傷を見つけることができます。

検査では、まずコイル状の電線を使い、交流電流を流して磁場を発生させます。この磁場を検査対象の金属に近づけると、金属の中に渦電流が発生します。この渦電流は、金属の表面を円を描くように流れますが、もし金属の内部にひび割れや空洞といった欠陥があると、渦電流の流れが変化します。ひび割れの部分では電気が流れにくいため、渦電流はその部分を避けるように流れようとします。また、空洞の部分では電気が流れやすい空間があるため、渦電流はそこに集中して流れようとします。

渦電流探傷検査では、このように欠陥があることで変化する渦電流の様子を捉え、欠陥の位置や大きさ、種類などを特定します。具体的には、コイルのインピーダンスと呼ばれる電気的な抵抗値の変化を測定することで、渦電流の変化を検知します。欠陥があると、コイルのインピーダンスが変化するのです。この変化を分析することで、欠陥に関する情報を得ることができます。

渦電流探傷検査は、検査対象物に直接触れる必要がないため、検査を自動化しやすく、製造ラインなどでの迅速な品質管理に適しています。また、様々な金属材料に適用できることや、比較的小さな欠陥も検出できることから、配管や航空機部品、鉄道のレールなど、様々な分野で広く利用されています。近年では、検査装置の小型化や高性能化も進み、より精密な検査が可能になっています。

渦電流探傷検査の原理

渦電流探傷検査は、電磁誘導の仕組みを用いて、電気を通しやすい物質の内部にある傷を見つけ出す検査方法です。検査では、まずコイルに交流電流を流します。交流電流とは、電流の向きと大きさが周期的に変化する電流のことです。この電流が流れると、コイルの周りに磁界が発生します。磁界とは、磁力が働く空間のことです。この磁界の中に検査対象となる電気を通しやすい物質を置くと、物質の中に渦を巻くような電流が発生します。これを渦電流と呼びます。

渦電流は、物質の性質によって流れ方が変わります。例えば、電気の流れやすさ（電気伝導率）や磁場を通しやすさ（透磁率）といった性質です。また、物質の中に傷があると、渦電流の流れが乱れます。傷があると電流が流れにくくなるため、その部分で渦電流の大きさや流れ方が変化するのです。この変化を捉えることで、物質の内部に傷があるかどうかを調べることができます。

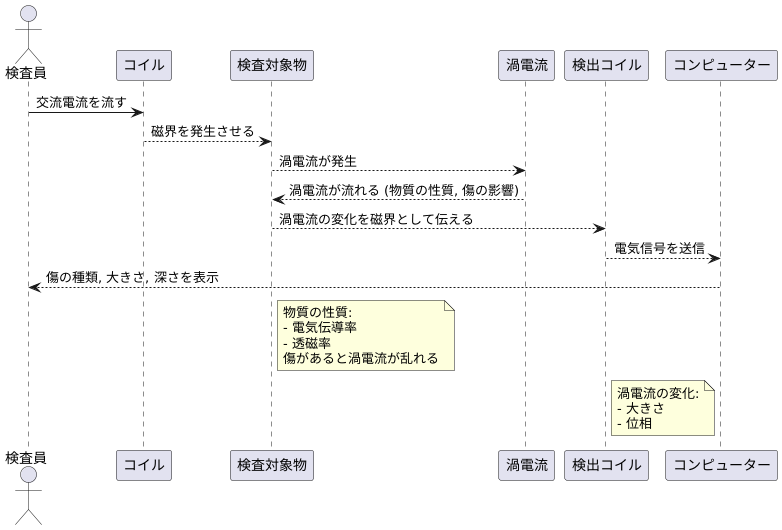

具体的には、渦電流の変化を捉えるために、別の検出コイルを使います。このコイルで、傷によって変化した渦電流の磁界を検出します。傷があると、渦電流の大きさだけでなく、電流の波の形のずれ（位相）も変化します。これらの変化を電気信号として検出し、コンピューターで解析することで、傷の種類や大きさ、深さなどを推定することができます。渦電流探傷検査は、物質を壊さずに内部の傷を調べることができるため、様々な分野で活用されている非破壊検査の一つです。

渦電流探傷検査の利点

渦電流探傷検査は、製品の品質管理において様々な利点を持つ検査方法です。この検査は、電磁気の原理を利用して材料内部の欠陥を見つけるもので、検査対象物に電磁場を発生させ、その変化を捉えることで欠陥を検出します。

まず、検査対象物を壊さずに検査できることが大きな利点です。これは非破壊検査と呼ばれるもので、検査後に製品をそのまま使用できるため、無駄を省き、費用を抑えることに繋がります。従来の方法では、内部の欠陥を調べるために製品を切断したり、分解したりする必要がありましたが、渦電流探傷検査ではそれが不要になります。

次に、検査にかかる時間が短く、自動化しやすいことも挙げられます。製品一つ一つを丁寧に検査する必要がある場合でも、短時間で検査を完了できるため、製造ラインの速度を落とすことなく品質管理を行うことが可能です。また、機械で自動的に検査を行うシステムを構築することも容易なため、大量生産の現場に適しています。人の手による検査では、どうしても見 overlooked が発生したり、検査の速度に限界があったりするのに対し、渦電流探傷検査は安定した品質管理を実現できます。

表面だけでなく、内部の欠陥も検出できることも利点です。表面の傷だけでなく、材料内部に隠れた亀裂や空洞なども見つけることができます。検査する材質や欠陥の種類によっては、ある程度の深さまで検査することが可能です。これにより、製品の安全性や信頼性を高めることに繋がります。

さらに、検査装置は比較的小さく、持ち運びも容易です。そのため、工場の製造ラインだけでなく、屋外や現場での検査にも活用できます。検査対象物のある場所に装置を持ち込み、その場で検査できるため、検査のために製品を移動させる手間を省くことができます。

これらの利点から、渦電流探傷検査は、航空宇宙産業、自動車産業、エネルギー産業など、様々な分野で広く利用されています。製品の安全性や信頼性が求められる製造現場において、欠かせない検査方法となっています。

渦電流探傷検査の応用

渦電流探傷検査は、電磁気の力を利用して、金属内部の隠れた傷を見つける検査方法です。電気を流すと磁界が発生するという性質を利用し、検査対象物に近づけたコイルに交流電流を流すと、対象物に磁界が生まれます。この磁界の変化を捉えることで、内部の傷や欠陥を検出する仕組みです。検査対象物を傷つけることなく検査できるため、様々な分野で活用されています。

輸送機器分野では、飛行機や自動車、電車など、人々の移動を支える乗り物の安全確保に役立っています。製造過程で部品の小さな傷も見逃さず、安全な輸送機器の製造に貢献しています。特に飛行機では、機体の軽量化が進む中で、より精度の高い検査が求められており、渦電流探傷検査は重要な役割を果たしています。また、鉄道のレールや車輪の検査にも用いられ、日々の安全運行を支えています。

インフラ設備の維持管理にも、渦電流探傷検査は欠かせません。橋や道路、トンネルなど、私たちの生活を支える様々な構造物の老朽化によるひび割れや腐食を早期に発見することで、大きな事故を防ぎ、安全な暮らしを守っています。配管の検査では、内部の腐食や亀裂を早期に発見し、大事故につながる破損を未然に防ぐことができます。

発電所も渦電流探傷検査が活躍する重要な場所です。発電所の配管や機器は、常に高温高圧の厳しい環境にさらされています。そのため、定期的な検査を行い、安全性を確認することが非常に重要です。特に原子力発電所では、高い安全性が求められるため、燃料被覆管や蒸気発生器伝熱管の検査に渦電流探傷検査は欠かせない技術となっています。原子力発電所の安全運転を支えることで、安定したエネルギー供給を可能にしています。

このように、渦電流探傷検査は、様々な分野で私たちの生活の安全と安心を守る重要な役割を担っています。今後も技術開発が進むことで、更なる応用範囲の拡大と検査精度の向上が期待されています。

原子力分野での活用

原子力発電所は、莫大なエネルギーを生み出すと同時に、高い安全性が求められる施設です。その安全運転を支える技術の一つとして、渦電流探傷検査が重要な役割を担っています。この検査は、電気の流れを利用して、金属部品の表面や内部に潜む微細な欠陥を検出する非破壊検査技術です。原子力発電所では、特に重要な部品の検査に活用されています。

その代表例が、燃料被覆管の検査です。燃料被覆管は、核燃料ペレットを包み込み、核分裂生成物などの放射性物質が外部に漏れるのを防ぐ、いわば原子炉の心臓部を守る重要な役割を担っています。原子炉内では、高温高圧の過酷な環境に常にさらされているため、微小な傷や亀裂も見逃すことはできません。渦電流探傷検査は、燃料被覆管に電気を流すと同時に磁場を発生させ、欠陥があると電流の流れや磁場が変化することを利用して、高い精度で欠陥を検出します。これにより、燃料被覆管の健全性を確認し、原子炉の安全運転に大きく貢献しています。

もう一つの重要な適用例は、蒸気発生器伝熱管の検査です。蒸気発生器は、原子炉で発生した熱を水蒸気に変換し、タービンを回して発電するための重要な装置です。その中にある伝熱管は、放射性物質を含む一次冷却材と、タービンを回すための水蒸気に変わる二次冷却材の間で熱交換を行う役割を担っています。もし伝熱管に欠陥があると、放射性物質が二次冷却材に漏れ出す可能性があり、重大な事故につながる恐れがあります。渦電流探傷検査は、伝熱管の定期検査に用いられ、微細な欠陥も早期に発見することで、蒸気発生器の健全性を維持し、原子力発電所の安全な運転に貢献しています。このように、渦電流探傷検査は、原子力発電所の安全を支える上で欠かせない技術となっています。

今後の展望

渦電流探傷検査は、社会インフラの安全確保や産業発展に貢献する重要な検査技術として、今後ますます発展していくと見込まれます。これまで培われてきた技術を土台として、様々な改良が加えられ、適用範囲も広がっていくでしょう。検査精度の向上は常に重要な課題であり、より微細な傷も見逃さない技術開発が続けられます。検査速度の高速化も重要な要素であり、検査時間を短縮することで、検査コストの削減や生産性向上に繋がります。また、複雑な形状の部品に対しても適用できる技術開発が進められています。

近年、目覚ましい発展を見せている人工知能（ＡＩ）は、渦電流探傷検査にも革新をもたらすと期待されています。ＡＩを活用したデータ解析技術により、これまで見過ごされていた微小な欠陥を検出できる可能性があり、検査の信頼性を更に向上させることが期待されます。また、大量のデータを高速で処理できるＡＩは、検査効率の向上にも大きく貢献するでしょう。熟練した検査員の経験や知識をＡＩに学習させることで、人材不足の解消にも役立つと考えられます。

検査装置の小型化や省電力化も今後の重要な開発項目です。持ち運び可能な小型装置が実現すれば、これまで検査が難しかった場所でも容易に検査できるようになります。省電力化は、環境負荷低減の観点からも重要です。

老朽化したインフラ設備の点検は、安全な社会を維持するために不可欠です。渦電流探傷検査は、橋梁やトンネルなどの老朽化診断に役立ち、事故の未然防止に貢献します。また、再生可能エネルギー設備のメンテナンスにも渦電流探傷検査は有効です。風力発電設備や太陽光発電設備の健全性を検査することで、安定したエネルギー供給を支えます。このように、渦電流探傷検査は持続可能な社会の実現に貢献する重要な技術として、今後ますます必要とされるでしょう。
