原子炉の安全: 最小限界出力比とは

原子炉の安全: 最小限界出力比とは

最小限界出力比の概要

原子力発電所では、ウランなどの核燃料が核分裂反応を起こすことで莫大な熱が発生します。この熱で水を沸騰させて発生した蒸気でタービンを回し、電気を作り出します。沸騰水型原子炉（BWR）と呼ばれる形式の原子炉では、燃料棒の表面で直接水を沸騰させて蒸気を発生させています。この時、燃料棒の表面で起こる沸騰には、大きく分けて二つの種類があります。

一つは核沸騰と呼ばれるものです。核沸騰では、燃料棒の表面に小さな泡がたくさん発生します。この泡のおかげで、燃料棒から水へ効率的に熱が伝わります。もう一つは膜沸騰と呼ばれるものです。膜沸騰では、燃料棒の表面に蒸気の膜ができてしまいます。蒸気は水に比べて熱を伝えにくいため、この膜によって燃料棒から水への熱の伝わり方が悪くなってしまいます。膜沸騰が起こると、燃料棒の温度が急激に上昇してしまい、最悪の場合、燃料棒が損傷してしまう恐れがあります。

そこで、膜沸騰の発生を防ぐために、最小限界出力比（MCPR）という安全指標を使います。MCPRは、燃料棒の表面で発生する熱量と、膜沸騰が起こる限界の熱量の比で表されます。MCPRの値が大きいほど、膜沸騰が起こる可能性が低く、より安全だと言えます。

もう少し詳しく説明すると、限界出力比（CPR）とは、膜沸騰を起こす限界の熱出力と燃料集合体で発生する熱出力の比です。燃料集合体とは、多数の燃料棒を束ねたものです。原子炉の中にはたくさんの燃料集合体が配置されています。それぞれの燃料集合体で発生する熱量は少しずつ違います。MCPRとは、原子炉全体の中でCPRが最も小さい燃料集合体のCPR値のことです。つまり、MCPRは原子炉の中で最も膜沸騰に近い状態にある燃料集合体のCPRを表しており、原子炉全体の安全性を評価する上で重要な指標となります。

安全限界と運転制限

原子炉の安全な運転を維持するために、燃料の冷却状態を示す指標である最小限界出力比（ＭＣＰＲ）には、安全限界ＭＣＰＲ（ＳＬＭＣＰＲ）と運転制限ＭＣＰＲ（ＯＬＭＣＰＲ）という二つの重要な制限値が設けられています。

ＳＬＭＣＰＲは、燃料棒の健全性を保つための最低限度の値です。燃料棒の表面で膜沸騰と呼ばれる現象が発生すると、冷却効率が著しく低下し、燃料棒の損傷に繋がる恐れがあります。このため、ＳＬＭＣＰＲは、ほぼ全ての燃料棒において膜沸騰が生じないよう、１．０６から１．０７程度の値に設定されています。これは、万一、想定外の事象が発生した場合でも、燃料棒の大部分が損傷する事態を避けるための重要な安全対策です。

一方、ＯＬＭＣＰＲは、ＳＬＭＣＰＲに加えて、原子炉の運転中に起こりうる様々な異常事態を考慮して設定される運転時の制限値です。原子炉の運転中は、ポンプの停止や制御棒の誤った操作など、予期せぬ事象が発生する可能性があります。これらの事象はＭＣＰＲの低下をもたらすため、ＯＬＭＣＰＲは、このような低下分（ΔＭＣＰＲ）を見込んだ値に設定されます。具体的には、ＳＬＭＣＰＲにΔＭＣＰＲを加えた値となり、通常は１．２から１．３程度に設定されています。ＯＬＭＣＰＲを遵守することで、たとえ異常事態が発生しＭＣＰＲが低下した場合でも、ＳＬＭＣＰＲを下回ることがなく、燃料棒の安全性を確保することができます。

このように、二つの制限値を設けることで、原子炉の安全運転を確実に維持し、燃料の健全性を守るための多重的な安全対策が実現されています。ＳＬＭＣＰＲは燃料棒を守る最後の砦であり、ＯＬＭＣＰＲは通常運転時においてこの砦を確実に守るための防波堤の役割を果たしていると言えます。

沸騰の種類

液体を加熱していくと、やがて沸騰という現象が起こります。沸騰には大きく分けて二つの種類があります。核沸騰と膜沸騰です。それぞれの沸騰の様子と特徴を詳しく見ていきましょう。

まず、核沸騰は、加熱面に小さな気泡が多数発生する沸騰の形態です。鍋でお湯を沸かす時、底に小さな泡が次々と生まれて水面へと上がっていく様子を思い浮かべてみてください。これが核沸騰です。この小さな気泡は、加熱面にある微細な凹凸や傷などを核として発生します。そして、この気泡が発生し、移動することで、加熱面から液体へ効率的に熱が伝わります。つまり、核沸騰は熱伝達効率が高いという特徴を持っています。この高い熱伝達効率のおかげで、原子炉の燃料棒を効果的に冷却することが可能になります。

一方、膜沸騰は、加熱面に蒸気の膜が形成される沸騰の形態です。高温になった加熱面に接触した水が一気に蒸発し、蒸気の層が加熱面を覆ってしまうのです。この蒸気の膜は、例えるなら加熱面と液体との間に薄い断熱材を挟んだような状態を作り出します。蒸気は液体に比べて熱を伝えにくいため、この膜の存在が熱伝達を妨げてしまうのです。結果として、膜沸騰は核沸騰に比べて熱伝達効率が著しく低下します。原子炉において膜沸騰が発生すると、燃料棒を冷却できなくなり、燃料棒の温度が急上昇してしまいます。この温度上昇は燃料棒の損傷に繋がりかねないため、非常に危険です。

原子炉の安全な運転のためには、この膜沸騰の発生を何としても防がなければなりません。そこで重要なのが、最小限界熱流束比（MCPR）と呼ばれる指標です。MCPRは、燃料棒の表面における熱流束と、膜沸騰が発生するぎりぎりの熱流束との比を表します。この値を常に監視し、安全な範囲内に保つことで、膜沸騰の発生を抑制し、燃料棒の損傷を防いでいるのです。原子炉の設計者は、燃料集合体の配置や冷却水の流量などを緻密に計算し、MCPRを適切な値に維持できるよう設計しています。これにより、原子炉は安全に運転され、私たちの生活に欠かせない電力を供給し続けているのです。

監視と制御

原子炉は、巨大なエネルギーを生み出すと同時に、細心の注意を払って運転管理をしなければなりません。安全な運転を維持するために、様々な監視装置と制御装置が備えられています。これらが一体となって、原子炉内の状態を常に把握し、適切な運転を維持する役割を担っています。

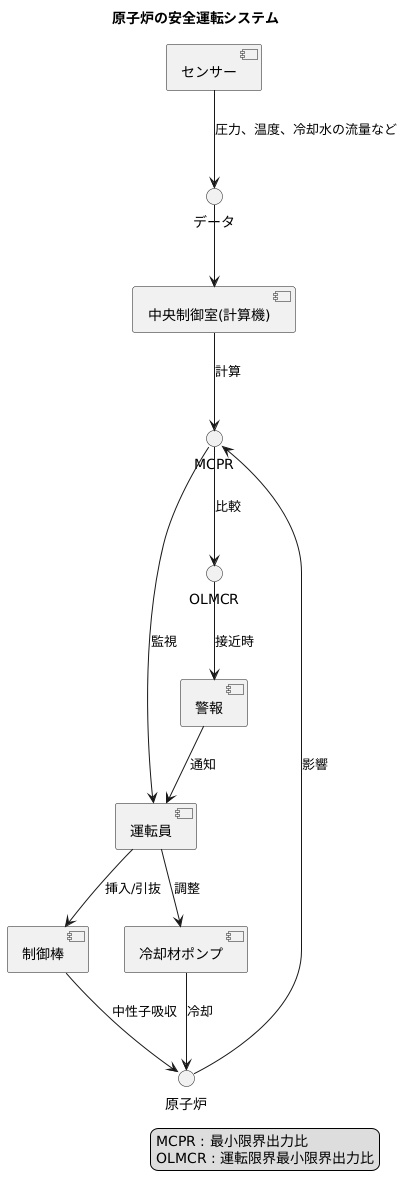

原子炉の運転中は、炉内の様々な場所に取り付けられたセンサーが、圧力、温度、冷却水の流量など、重要な情報をリアルタイムで計測しています。これらのデータは中央制御室に集められ、計算機によって処理されます。特に重要な指標の一つがＭＣＰＲ（最小限界出力比）です。これは、燃料棒の表面温度が限界値を超えないようにするための安全指標です。ＭＣＰＲの値が低いほど、燃料棒の表面温度が高くなることを意味し、安全上の余裕が小さくなります。運転管理上の上限値であるＯＬＭＣＰＲ（運転限界最小限界出力比）に近づくと、警報が鳴り、運転員に危険を知らせます。

運転員は、ＭＣＰＲの値を常に監視し、ＯＬＭＣＰＲに近づかないように注意深く運転操作を行います。もしＭＣＰＲがＯＬＭＣＰＲに近づいた場合は、速やかに適切な処置を行います。例えば、制御棒と呼ばれる中性子吸収材を原子炉に挿入することで核分裂反応を抑え、原子炉の出力を低下させます。あるいは、冷却材ポンプを調整し、冷却水の流量を増やすことで燃料棒をより効果的に冷却します。これらの操作により、燃料棒の表面温度の上昇を抑え、ＭＣＰＲを安全な範囲に戻します。

このように、多重の監視装置と制御装置、そして訓練を受けた運転員の連携によって、原子炉は安全に運転されています。絶え間ない監視と、迅速かつ的確な制御こそが、原子力の安全利用を支える重要な柱と言えるでしょう。

まとめ

原子力発電所の中でも、水を沸騰させて蒸気を発生させる沸騰水型原子炉において、燃料集合体の冷却状態を示す重要な指標の一つに最小限界出力比（ＭＣＰＲ）があります。ＭＣＰＲとは、燃料棒の表面で冷却水が沸騰する現象が生じる限界出力に対する、実際の出力の比を表しています。この値が小さいほど、燃料棒の表面温度は上昇し、最悪の場合には燃料棒の損傷に繋がる可能性があります。そのため、ＭＣＰＲは常に一定の値以上を維持することが求められます。

ＭＣＰＲを適切に管理し、燃料の損傷を防ぐために、運転時の制限値として運転限界ＭＣＰＲ（ＯＬＭＣＰＲ）が設定されています。原子炉の運転中は、常時ＯＬＭＣＰＲを監視し、この値を下回らないように制御することで、燃料の健全性を維持しています。さらに、想定される異常時においても燃料を保護するために、安全限界ＭＣＰＲ（ＳＬＭＣＰＲ）と呼ばれる、より厳しい制限値も設定されています。仮に何らかの異常が発生した場合でも、ＳＬＭＣＰＲを下回らないように設計することで、燃料の損傷を未然に防ぐ、多重防護の考え方をとっています。これらの制限値は厳格な基準に基づいて設定されており、原子炉の安全性を確保するために重要な役割を果たしています。

近年、地球温暖化への懸念から、二酸化炭素を排出しない原子力発電への期待が高まっています。しかしながら、原子力発電所の安全性に対する信頼は不可欠です。ＭＣＰＲのような安全指標を正しく理解し、原子力発電所の安全確保に向けた不断の努力について知ることは、原子力発電に対する理解を深める上で非常に重要です。原子力発電は、将来のエネルギー供給を支える上で重要な役割を担う可能性を秘めており、その安全性を確保するための技術と取り組みについて、私たちはこれからも学び続ける必要があります。
