原子炉におけるボイド効果の役割

原子炉におけるボイド効果の役割

ボイド効果とは

原子炉の炉心では、ウランやプルトニウムなどの核燃料が核分裂反応を起こし、莫大な熱エネルギーを発生させます。この熱を取り除き、発電に利用するために、炉心には冷却材が循環しています。軽水炉と呼ばれる原子炉では、冷却材として水が用いられています。この水は、熱を運び去る役割だけでなく、核分裂反応で発生する中性子を減速させる役割も担っています。

ボイド効果とは、この冷却材である水の中に蒸気の泡、つまり気泡（ボイド）が発生することで、原子炉の出力が変化する現象を指します。高温になったり、圧力が下がったりすると、水は沸騰しやすくなり、気泡が発生しやすくなります。水が液体である状態と比べて、気体である蒸気は中性子を減速させる能力が低いため、気泡が増えると中性子の減速が妨げられ、核分裂反応の効率が変化します。これがボイド効果です。

ボイド効果には、正と負の二種類があります。正のボイド効果は、気泡の発生によって原子炉の出力が上昇する現象です。沸騰水型原子炉（BWR）はこのタイプのボイド効果を示します。一方、負のボイド効果は、気泡の発生によって原子炉の出力が低下する現象です。加圧水型原子炉（PWR）はこのタイプのボイド効果を示し、原子炉の自己制御性に寄与しています。つまり、何らかの原因で原子炉の出力が上昇し、冷却材の温度が上昇した場合、負のボイド効果により気泡が発生し、出力が抑制されるのです。これは、原子炉の安全性を高める上で非常に重要な働きです。

このように、ボイド効果は原子炉の出力に大きな影響を与える現象であるため、原子炉の設計や運転においては、ボイド効果の特性を十分に理解し、適切に制御することが不可欠です。特に、正のボイド効果を持つ原子炉では、出力の急激な上昇を防ぐための対策が重要となります。

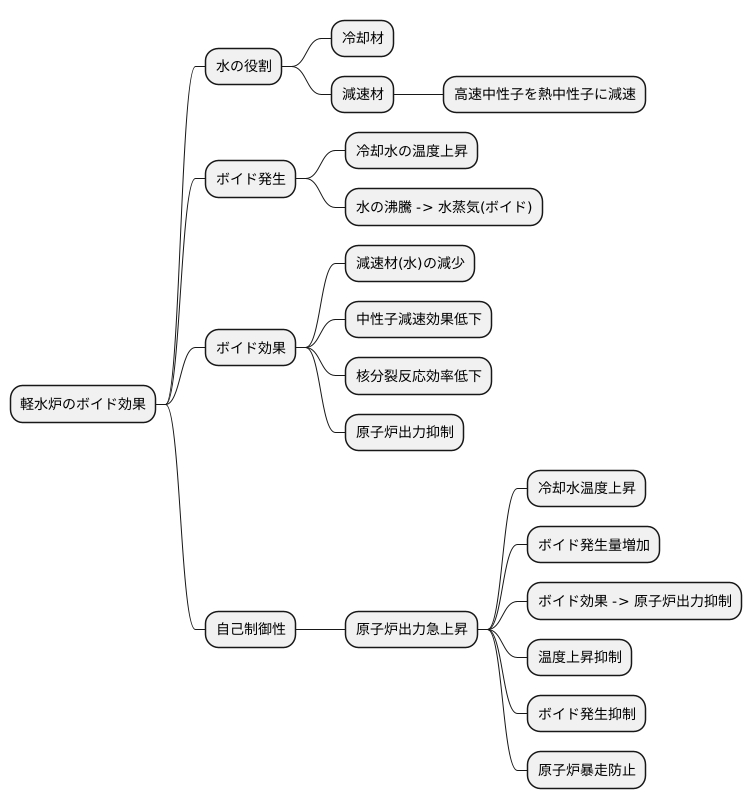

軽水炉におけるボイド効果

軽水炉は、発電において中心的な役割を担っており、その安全性は極めて重要です。軽水炉では、水を冷却と中性子の減速の両方に用いています。中性子を減速させる物質は減速材と呼ばれ、核分裂で生まれた高速中性子を熱中性子へと減速させることで、次の核分裂反応を促す重要な役割を担います。水は優れた減速材であり、軽水炉はこの特性を活かして効率的な運転を実現しています。

しかし、原子炉の運転中にはボイドと呼ばれる気泡が発生することがあります。これは、冷却水の温度上昇に伴い、水が沸騰して水蒸気になることで発生します。このボイドの発生が、原子炉の出力に影響を与える現象をボイド効果と呼びます。水は水蒸気と比べて中性子を減速させる能力が高いため、ボイドが発生すると、原子炉内の減速材としての水の量が実質的に減少します。その結果、中性子の減速効果が弱まり、核分裂反応の効率が低下します。つまり、軽水炉におけるボイド効果は、原子炉の出力を抑制する方向に作用するのです。

このボイド効果は、軽水炉の安全性を確保する上で重要な役割を果たしています。原子炉の出力が何らかの原因で急激に上昇した場合、それに伴い冷却水の温度も上昇し、ボイドの発生量が増加します。すると、ボイド効果によって原子炉の出力が抑制され、出力が抑制されることで更なる温度上昇とボイド発生が抑えられ、結果として原子炉の暴走を防ぐことができるのです。これは、自己制御性とも呼ばれ、軽水炉の安全性を支える重要な仕組みの一つです。このように、ボイド効果は軽水炉の安定した運転に欠かせない要素と言えるでしょう。

高速炉におけるボイド効果

原子炉の種類によって、冷却材の挙動が反応度に与える影響、つまりボイド効果は大きく異なります。沸騰水型原子炉（BWR）のような軽水炉では、冷却材である水が沸騰して蒸気、すなわちボイドが発生すると、中性子の減速材としての効果が弱まります。軽水炉では、水は中性子を減速させてウラン235のような核分裂しやすい物質と反応しやすくする役割を担っています。したがって、ボイドの発生は中性子の減速効果を低下させ、核分裂反応を抑制し、結果として原子炉の出力を下げる方向に働きます。これは、ボイドが負の反応度効果を持つと言い表されます。この効果は、原子炉の自己制御機能の一つとして重要な役割を果たし、出力の急激な上昇を抑える働きをします。

一方、高速増殖炉のような高速炉では、中性子を減速させずに、高速中性子のまま核分裂連鎖反応を維持します。高速炉の冷却材には、水ではなくナトリウムのような液体金属が用いられます。高速炉では、冷却材の役割は中性子の減速ではなく、発生した熱を炉心から運び出すことです。そのため、ボイドが発生しても中性子の減速効果に大きな変化はなく、軽水炉のようなボイドによる出力抑制効果は期待できません。高速炉では、ボイド発生による反応度の変化は比較的小さく、正または負のいずれかになる可能性もあるため、ボイド効果に頼った安全設計は行いません。

しかし、高速炉では、仮に出力が急上昇した場合でも、ドップラー効果と呼ばれる別の仕組みによって出力が抑制されるように設計されています。ドップラー効果とは、核燃料の温度が上昇すると、中性子の吸収量が増加し、その結果、核分裂反応が抑制される現象です。高速炉では、このドップラー効果が重要な安全機能として働きます。このように、原子炉の種類によってボイド効果の役割は大きく異なり、それぞれに適した安全対策が講じられています。

ボイド効果の影響要素

原子炉の運転において、ボイド効果は出力に大きな影響を与えるため、その影響要素を理解することは非常に重要です。ボイド効果とは、冷却材中に蒸気の泡（ボイド）が生じることで中性子の吸収量が変化し、原子炉の出力が変動する現象を指します。ボイド効果の大きさは、様々な要素に影響されますが、特に冷却材の流量、圧力、燃料の種類が主要な要素です。

まず、冷却材の流量について見てみましょう。冷却材の流量が多いほど、炉心内の熱が効率的に運び出されます。このため、冷却材の温度上昇が抑えられ、沸騰しにくくなります。つまり、ボイドの発生が抑制されるため、ボイド効果は小さくなります。冷却材の流量が少ない場合は、十分に熱が運び出せず、ボイドの発生が増加し、結果としてボイド効果が大きくなるため、注意が必要です。

次に、圧力の影響について説明します。圧力が高いほど、水の沸点は上昇します。沸点が上がるということは、同じ温度であっても水が沸騰しにくくなることを意味します。したがって、圧力が高いほどボイドの発生は抑制され、ボイド効果は小さくなります。逆に圧力が低い場合には、低い温度でも水が沸騰しやすくなるため、ボイドが発生しやすく、ボイド効果が大きくなるのです。

最後に燃料の種類についても触れておきます。燃料の種類によって、核分裂の際に発生する中性子のエネルギー分布や、燃料自体の熱伝導率が異なります。これらの違いが、ボイド発生のしやすさや、ボイドによる中性子吸収への影響に変化をもたらします。したがって、使用する燃料の種類によってボイド効果の大きさは異なり、原子炉の設計や運転において考慮すべき重要な要素となります。

これらの要素を総合的に考慮することで、原子炉を安全かつ安定的に運転するために必要な対策を講じることが可能となります。ボイド効果を適切に制御することは、原子力発電所の安全性と効率性を確保する上で不可欠です。

安全性向上の取り組み

原子力発電所においては、発電を行う上で安全の確保が最も重要です。安全性をより向上させるため、様々な研究開発が絶え間なく行われています。その一つに、原子炉内で蒸気の泡（ボイド）が発生する現象、いわゆるボイド効果に関する研究があります。ボイド効果は、原子炉の出力を制御する上で重要な役割を果たしますが、急激なボイド発生は出力の不安定化につながる可能性があるため、その挙動を正確に把握し制御することが不可欠です。

ボイド効果に関する研究開発では、予測技術の高度化に力が注がれています。具体的には、コンピューターを用いてボイドの発生状況を予測するシミュレーション技術の開発が進められています。従来の技術では、計算能力の限界から、簡略化したモデルを用いて計算せざるを得ませんでした。しかし、近年の計算機の性能向上に伴い、より複雑で現実に近いモデルを用いたシミュレーションが可能となりつつあります。これにより、ボイド発生の予測精度が向上し、原子炉の安定運転に役立てられています。

さらに、ボイド効果そのものを正確に測定する技術の開発も進められています。原子炉内は高温高圧の過酷な環境であるため、ボイドの発生状況を直接観察することは容易ではありません。そこで、中性子などの挙動を分析することで、間接的にボイドの量や分布を測定する技術が開発されています。これらの測定技術により得られたデータは、シミュレーション技術の精度検証にも活用され、予測と実測の両面からボイド効果の理解を深めることに貢献しています。

このように、ボイド効果に関する研究開発は、原子力発電の安全性を向上させる上で重要な役割を担っています。得られた知見は、新規の原子炉設計に反映されるだけでなく、既存の原子炉の運転方法の改善にも活用され、より安全な原子力発電の実現に向けた取り組みが継続されています。

まとめ

原子炉の安全性を考える上で、ボイド効果は避けて通れない重要な要素です。ボイドとは、冷却材の中に蒸気の泡が生じる現象のことを指します。このボイド効果は、原子炉の種類によってその影響が大きく異なります。

軽水炉と呼ばれる原子炉では、このボイド効果が安全装置としての役割を果たしています。軽水炉は、水を冷却材および減速材として利用しています。核分裂反応によって発生した熱で水が加熱され、蒸気、つまりボイドが発生します。すると、中性子の減速効果が弱まり、核分裂反応の連鎖が抑制されます。つまり、ボイドの発生が出力低下につながるのです。この自己制御性のおかげで、軽水炉は安全に運転することが可能となっています。

一方、高速増殖炉では事情が異なります。高速増殖炉では、中性子を減速させずに核分裂反応を起こさせるため、ボイドが発生しても中性子の減速効果への影響は軽微です。そのため、軽水炉のようにボイド効果による出力抑制は期待できません。しかし、高速増殖炉ではドップラー効果と呼ばれる別のメカニズムが安全装置として機能しています。これは、燃料温度の上昇に伴い中性子の吸収量が増加し、核分裂反応が抑制されるというものです。

このように、原子炉の種類によって安全確保のメカニズムは異なりますが、いずれの場合も炉心における物理現象を深く理解することが、原子力発電の安全性を高める上で不可欠です。今後も、研究開発を通じて更なる安全性の向上を目指し、安全な原子力エネルギー利用の道を着実に進めていく必要があります。
