ホットチャネル係数：安全設計の要

ホットチャネル係数：安全設計の要

安全確保のための係数

原子力発電所の中心となる原子炉は、安全な運転を維持するために様々な工夫が凝らされています。その安全対策の一つに、熱の伝わり方が悪い燃料集合体を想定した安全係数があります。この係数は、原子炉内で最も温度が高くなる燃料冷却材の通り道、いわゆる熱の通り道で特に熱の伝わり方が悪い場所を想定し、その影響を補正するために用いられます。
原子炉の内部では、核燃料の配置や冷却材の流れにわずかな違いが生じることがあります。燃料集合体の製作には高い精度が求められますが、ごくわずかな製造誤差は避けられません。また、冷却材の流れにも乱れが生じることがあります。このようなばらつきは、燃料集合体の一部で局所的に温度を上昇させる可能性があります。最悪の場合、燃料の破損につながる恐れもあります。熱の伝わり方が悪い燃料集合体を想定した安全係数は、このような予期せぬ事態を想定し、安全性を確保するために重要な役割を果たしています。
この安全係数は、熱の伝わり方、燃料の温度、冷却材の温度などを考慮して複雑な計算によって求められます。計算に用いる条件は、実際に起こりうる状況よりも厳しい条件に設定されます。例えば、冷却材の流れが悪くなる状況や、燃料の熱伝導率が低くなる状況などを想定します。このように、最悪のケースを想定することで、原子炉の安全性をより確実に確保することができます。原子炉の設計者は、この安全係数を用いることで、原子炉が安全に運転できる範囲をより正確に見積もることが可能になります。そして、この安全係数は、原子力発電所の安全性を支える重要な要素の一つとなっています。

係数の算出方法

原子炉の設計において、燃料集合体の最高温度を予測することは非常に重要です。この最高温度は、燃料の健全性を維持するために、許容される上限温度を超えないようにしなければなりません。最高温度を正確に見積もるために、「ホットチャネル係数」と呼ばれる安全係数が用いられます。この係数は、様々な不確実性を考慮して、燃料集合体内の最も温度の高い場所（ホットチャネル）の温度を保守的に評価するために使用されます。

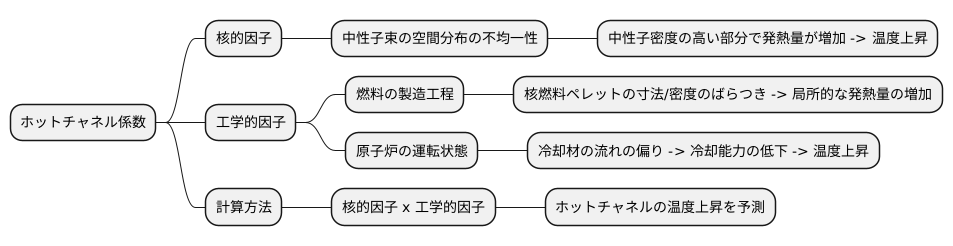

ホットチャネル係数は、大きく分けて「核的因子」と「工学的因子」の二つの要素から算出されます。核的因子は、原子炉内における中性子の挙動に起因する温度上昇を考慮したものです。原子炉では、ウランやプルトニウムなどの核燃料が核分裂反応を起こし、莫大なエネルギーと中性子を放出します。この中性子は次の核分裂反応を引き起こす役割を担っており、その空間的な分布が燃料集合体内において完全に均一であるとは限りません。中性子密度の高い部分では、より多くの核分裂反応が起こり、その結果、発熱量が大きくなり温度も高くなります。核的因子は、このような中性子束の空間分布の不均一性によって生じる温度上昇分を考慮するためのものです。

一方、工学的因子は、燃料の製造工程や原子炉の運転状態に起因する温度上昇を考慮したものです。例えば、核燃料ペレットの寸法や密度には、製造上のばらつきが避けられません。また、燃料集合体内の冷却材の流れにも、わずかながら偏りが生じる可能性があります。このような寸法のばらつきや冷却材の流れの偏りは、局所的な発熱量の増加や冷却能力の低下につながり、結果としてホットチャネルにおける温度上昇を招きます。工学的因子は、これらの製造公差や運転条件の不確実性による温度上昇分を見積もるために用いられます。

ホットチャネル係数は、核的因子と工学的因子を別々に計算し、それらを掛け合わせることで算出されます。こうして求められた係数を平均出力チャンネルの温度上昇に掛けることで、ホットチャネルの温度上昇を予測し、燃料の健全性を確保するための安全評価を行います。

加圧水型原子炉における定義

加圧水型原子炉（略して加圧水炉）は、広く使われている原子炉の一種です。この炉では、水を高い圧力に保つことで、高温でも沸騰させずに循環させています。この加圧された高温の水が、熱を運び出す役割を果たします。この熱を利用して蒸気を発生させ、タービンを回し、発電機を駆動することで電気を生み出します。

加圧水炉の設計と運転において、「ホットチャネル係数」は非常に重要な概念です。これは、炉心内の最も温度の高い水の流れ（ホットチャネル）におけるエンタルピー上昇と、炉心全体の平均的なエンタルピー上昇の比で表されます。エンタルピーとは、水などの流体が持つ熱エネルギーの尺度と考えてください。冷却水が原子炉内を流れる際に、核燃料から熱を受け取り、エンタルピーが上昇します。つまり、エンタルピーの上昇は、燃料から冷却水へどれだけの熱が移動したかを示す指標です。

ホットチャネル係数は、炉心内で最も厳しい条件下にある場所、つまり最も高温になっている場所での熱の移動の度合いを、平均的な熱の移動度合いと比較することで求められます。この係数が大きいほど、ホットチャネルにおける熱の集中が大きく、安全上の余裕が小さくなることを意味します。安全性を確保するためには、燃料の温度が限界値を超えないように設計・運転する必要があります。ホットチャネル係数は、そのための重要な指標となるのです。もし、ホットチャネル係数が過度に大きくなると、燃料の損傷や炉心の安全性に影響を与える可能性があります。

ホットチャネル係数は、様々な要因によって変化します。例えば、燃料集合体の配置や冷却水の流量分布、制御棒の挿入位置などです。これらの要因を考慮しながら、ホットチャネル係数を適切に管理することで、原子炉の安全で安定した運転を維持することができます。

高速増殖炉における活用

高速増殖炉は、ウラン資源を最大限に活用できる原子炉です。通常の原子炉ではウラン235という核分裂しやすいウランのみを利用しますが、高速増殖炉はウラン238という、天然ウランの大部分を占める核分裂しにくいウランも活用できるという大きな利点があります。高速中性子と呼ばれる速度の速い中性子を使うことで、ウラン238をプルトニウム239という核燃料に変換するのです。プルトニウム239はウラン235と同様に核分裂を起こすため、これを燃料として再利用することで、ウラン資源をより有効に活用できるようになります。この仕組みは「核燃料増殖」と呼ばれ、高速増殖炉の名前の由来となっています。

高速増殖炉の炉心では、核分裂反応が活発に起こり、大量の熱が発生します。この熱を取り除き、発電に利用するためには、炉心内の温度を適切に管理することが非常に重要です。温度が高くなりすぎると、燃料が損傷したり、最悪の場合、炉心の安全性が脅かされる可能性があります。そこで、「熱設計」と呼ばれる、炉心内の温度分布を予測し、安全な範囲内に収まるように設計する技術が必要となります。

この熱設計において、「ホットチャネル係数」が重要な役割を果たします。ホットチャネル係数は、様々な不確定要素を考慮して、炉心内で最も温度が高くなる燃料集合体の温度を予測するための安全係数です。例えば、燃料集合体の製造誤差や、炉心内の流れのムラなど、様々な要因によって、一部の燃料集合体で想定以上に温度が高くなる可能性があります。ホットチャネル係数は、これらの不確定要素を考慮に入れて、最も厳しい条件下での温度上昇を予測するために用いられます。これにより、燃料の健全性を維持し、安全な運転を確保することが可能になります。高速増殖炉のように、中性子の速度が速く、反応が活発な原子炉では、特にホットチャネル係数を適切に設定することが重要です。この係数によって、炉の安全性を担保し、ウラン資源の有効活用という大きな目標を達成できるのです。

ホットスポットファクタとの関係

原子炉の安全な運転には、燃料の最高温度を常に監視し、安全な範囲内に保つことが不可欠です。この燃料の最高温度を評価する上で重要な指標となるのが、ホットスポットファクタです。この値は、燃料集合体の中で最も温度の高い場所、いわゆるホットスポットの温度を評価するために用いられます。

ホットスポットファクタを考える際に、よく比較されるのがホットチャネル係数です。ホットチャネル係数は、冷却材が炉心を流れる際にどれくらい温度が上昇するかを示す指標で、流路全体を対象としています。一方、ホットスポットファクタは、燃料集合体内部の特定の場所、すなわち最も温度の高い箇所に注目します。このように、両者は着目する範囲が異なります。ホットチャネル係数は巨視的な温度上昇を、ホットスポットファクタは微視的な温度上昇を評価すると言えるでしょう。

しかし、両者は密接に関連しています。冷却材の流量や温度分布などに影響を与える様々な不確定要素が、ホットチャネル係数とホットスポットファクタの両方に影響を及ぼすからです。例えば、燃料棒のわずかな製造誤差や、冷却材の流れの乱れなどが、局所的な温度上昇、すなわちホットスポットの発生につながる可能性があります。このような不確定要素を考慮するために、統計的な手法を用いてホットチャネル係数とホットスポットファクタを算出します。

ホットスポットの温度が高すぎると、燃料が損傷し、最悪の場合、炉心の安全性を脅かす可能性があります。そのため、ホットスポットファクタを用いた詳細な評価は、原子炉の安全設計において非常に重要です。ホットスポットファクタを適切に評価することで、燃料の健全性を確保し、原子炉を安全に運転することができます。

より安全な原子炉設計に向けて

原子力発電は、地球温暖化の主な原因とされる二酸化炭素の排出量が少ない、有力なエネルギー源として注目を集めています。しかし、原子力発電所の安全性に対する社会の関心は高く、安全性の確保は原子力利用における最重要課題です。安全な原子炉の設計において、燃料集合体内の出力分布を適切に評価することは必要不可欠です。出力分布は均一ではなく、燃料集合体の一部で出力が局所的に高くなる場合があります。この現象は、燃料の温度上昇に繋がるため、原子炉の安全設計において考慮する必要があります。

ホットチャネル係数は、この燃料集合体内の出力分布の不均一性を考慮するための安全係数です。ホットチャネルとは、燃料集合体内で最も出力の高い部分を指し、この部分の温度が燃料の許容温度を超えないように設計する必要があります。ホットチャネル係数は、燃料集合体全体の平均出力に対するホットチャネルの出力の比で表されます。この係数を適切に設定することで、燃料の過熱を防ぎ、安全な運転を維持することができます。ホットチャネル係数は、様々な不確定要素を考慮して設定されます。例えば、燃料棒の製造誤差や、炉心内の冷却材の流れの乱れなど、様々な要因がホットチャネルの出力に影響を与えます。これらの不確定要素を統計的に処理し、安全を見込んだ値としてホットチャネル係数が決定されます。

より精密なホットチャネル係数の設定は、原子炉の安全性を高めるだけでなく、過剰な安全裕度を避けることで、原子炉の性能向上にも貢献します。近年では、コンピュータ技術の進歩により、より高度な解析技術やシミュレーション技術を用いて、ホットチャネル係数をより正確に評価することが可能になっています。これらの技術を用いることで、原子炉の設計における不確実性を低減し、より安全で信頼性の高い原子炉の開発に繋がると期待されています。今後も、更なる研究開発を通じて、原子炉の安全性向上に向けた取り組みが続けられるでしょう。
