フラッディング現象とは

フラッディング現象とは、気体と液体、あるいは異なる種類の液体が互いに逆方向または並行して流れる装置内で発生する現象です。装置の一方の流体の流れが速すぎると、もう一方の流体の流れが阻害され、円滑な流れを妨げる状態を指します。この現象は、接触装置内での気体と液体の接触面積を減少させるため、装置全体の効率低下につながります。

例として、吸収塔や蒸留塔といった化学プラントで広く使われている充填塔を考えてみましょう。充填塔は、塔内に充填物を詰め込むことで気体と液体の接触面積を増やし、物質の移動を促進する役割を果たします。しかし、気体の速度が過度に速くなると、液体は充填物の表面を滑らかに流れ落ちることができなくなります。充填物に捕らえられた液体が塔内に滞留し始め、これがフラッディング現象の始まりです。

気体の速度がさらに上昇すると、液体は塔の上部へと押し上げられ、ついには装置全体が液体で満たされてしまい、運転継続が不可能になります。このような深刻な状態もフラッディングと呼ばれます。フラッディングが発生すると、期待する物質移動や反応が効率的に行われなくなるだけでなく、装置の故障や損傷にもつながる可能性があります。

フラッディングを回避するためには、気体と液体の流量比を適切に制御することが重要です。また、充填物の種類や形状、塔の設計もフラッディングの発生に影響を与えます。最適な運転条件を維持し、安定した操業を実現するためには、フラッディング現象の理解と適切な対策が不可欠です。

フラッディング発生の要因

フラッディング現象は、気体と液体が向かい合って流れる設備内で、液体が下から上へと押し上げられ、本来流れるべき方向に逆流してしまう現象を指します。この現象は、複数の要因が複雑に絡み合って発生し、装置の効率低下や損傷につながる可能性があります。

まず、気体または液体の流量は大きな要因です。気体の流量が増加すると、気体の速度が上昇し、液体への抵抗力が増します。この抵抗力によって液体が持ち上げられ、スムーズな流れが阻害され、フラッディングが発生しやすくなります。同様に、液体の流量が多い場合も、気体の流れを妨げやすくなるため、フラッディング発生の可能性が高まります。

次に、流体の物性も重要な要素です。液体の粘度が高い、つまり流れにくい液体の場合、気体による抵抗の影響を受けやすく、フラッディングが発生しやすくなります。また、液体の密度が高い場合も同様に、重力に逆らって上昇しにくいため、フラッディングが発生しやすくなります。気体と液体の密度差が小さい場合も、相対的な浮力が小さくなり、フラッディングが発生しやすくなります。表面張力も、液体の微細な挙動に影響を与え、フラッディング発生条件に影響を与える可能性があります。

装置の形状や大きさ、充填物の種類もフラッディング現象に大きく影響します。装置の直径が小さい、あるいは充填物が入っている場合、気体と液体の流れる空間が狭くなり、気体の速度が上昇しやすくなります。これにより液体への抵抗が増し、フラッディングが発生しやすくなります。充填物の形状や大きさ、空隙率も、気液の接触面積や流路に影響を与え、フラッディングの発生条件を左右します。充填物の空隙率が低い、つまり隙間が少ない場合、気体の流れが阻害されやすく、フラッディングが発生しやすくなります。

このように、フラッディングは様々な要因が相互に作用して発生するため、装置の設計や運転条件の決定には、これらの要因を総合的に考慮する必要があります。最適な流量、適切な物性の流体を選択し、装置の形状や大きさ、充填物の種類を適切に設計することで、フラッディングの発生を抑制し、装置の安定した運転を実現できます。

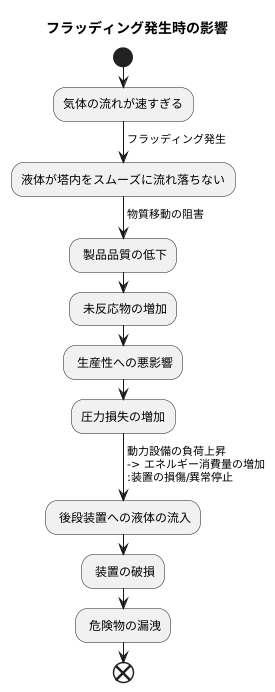

フラッディングによる影響

充填塔や棚段塔といった化学装置内では、気体と液体が向流で接触することで、物質の移動や分離が行われます。この際、気体の流れが速すぎると「フラッディング」と呼ばれる現象が発生します。フラッディングは、装置の効率低下だけでなく、様々な問題を引き起こす可能性があるため注意が必要です。

フラッディングが発生すると、気体の流れが激しくなり、液体が塔内をスムーズに流れ落ちることができなくなります。通常、液体は重力によって塔底へと流れ落ちますが、フラッディング時は上昇する気体の勢いが強すぎるため、液体が塔内の上部に滞留したり、泡状に巻き上げられたりします。この状態では、気体と液体の接触面積が著しく減少するため、物質の移動が阻害されます。例えば、吸収塔では目的とする物質の吸収率が低下し、蒸留塔では分離効率が悪化します。その結果、製品の品質低下や未反応物の増加につながり、生産性に悪影響を及ぼします。

また、フラッディングは装置内の圧力損失を増加させます。これは、気体が液体の流れを押し上げるために、より大きなエネルギーを必要とするためです。圧力損失の増加は、ポンプやコンプレッサーといった動力設備の負荷を上昇させ、エネルギー消費量の増加につながります。

さらに、深刻なケースでは、フラッディングが装置の損傷や異常停止を引き起こす可能性もあります。例えば、液体が塔頂まで押し上げられると、後段の装置に液体が流れ込み、正常な運転を阻害する可能性があります。また、過剰な圧力上昇により装置が破損し、危険な物質が漏洩する恐れもあるため、フラッディングの発生は未然に防ぐことが非常に重要です。装置の運転条件を適切に制御し、定期的な点検を行うことで、フラッディングのリスクを低減することができます。

フラッディングへの対策

装置内に液体が過剰に滞留し、気体の流れを阻害する現象、いわゆる溢流を防ぐには、装置の設計段階と運転段階双方における対策が欠かせません。設計段階では、装置の形状や大きさ、充填物の種類を適切に選ぶことが重要となります。装置の形状は、液体の流れをスムーズにするように設計する必要があり、急激な変化や狭窄部分を避けることで、液体の一カ所への滞留を防ぎます。大きさについては、装置の直径を大きくすることで、気体の流速を下げ、溢流発生の可能性を低減できます。ただし、装置が大きすぎると、今度は液体と気体の接触面積が減少し、全体の効率が低下する可能性があるため、バランスが重要です。充填物については、溢流しやすい条件では、空隙率の高い充填物を選ぶことで気体の流れをスムーズにし、溢流を抑えることができます。空隙率が高い、つまり隙間が多い充填物は、気体が通り抜けやすい経路を提供し、液体による閉塞を防ぎます。

運転段階では、気体と液体の流量制御が重要です。気体の流量を増やす必要がある場合は、液体の流量も同時に増やすなど、気体と液体のバランスを保つことで溢流の発生を抑えられます。気体と液体の流量比を一定に保つ制御システムを導入することで、安定した運転が可能となります。また、装置内の圧力損失や液位を監視し、溢流の兆候を早期に発見することも重要です。圧力損失の急激な上昇や液位の異常な上昇は、溢流発生の予兆を示しています。これらの変化を監視することで、迅速な対応が可能となり、装置の損傷や運転停止といった大きな問題を回避できます。定期的な装置の点検や清掃も、溢流発生の予防に繋がります。装置内部に溜まった汚れや異物は液体の滞留を促進するため、定期的な清掃によって、これらの問題を未然に防ぐことができます。

まとめ

接触装置内では、気体と液体、または異なる密度の液体が互いに逆方向に流れることで、物質の移動や反応を促進しています。しかし、流れの条件によっては、液体が装置内を満たし、気体や軽い液体の流れを阻害する現象が発生します。これがフラッディングと呼ばれる現象であり、装置の効率を低下させるだけでなく、深刻な問題を引き起こす可能性があります。

フラッディングの発生には、様々な要因が複雑に絡み合っています。例えば、気体または軽い液体の流量が過剰になると、その流れの勢いが強くなり、重い液体の流れを押し戻してしまうことがあります。また、液体の粘度が高い場合、流れにくいため、装置内に滞留しやすくなり、フラッディングが発生しやすくなります。さらに、装置内の圧力損失が大きい場合も、フラッディング発生の要因となります。圧力損失が大きくなると、気体または軽い液体の流れが不安定になり、フラッディングを引き起こしやすくなるのです。

フラッディングを未然に防ぐためには、装置の設計段階と運転段階の両方において、適切な対策を講じることが重要です。設計段階では、装置の大きさや形状を適切に設計する必要があります。また、装置内に充填物を用いる場合は、その種類や充填方法を適切に選択することも重要です。運転段階では、気体や液体の流量、温度、圧力などを適切に制御することで、フラッディングの発生を抑制することができます。さらに、フラッディング発生の兆候を早期に検知するための監視体制を構築することも重要です。圧力損失の急激な増加や、液体の滞留量の増加などは、フラッディング発生の兆候である可能性があります。これらの兆候を早期に検知することで、迅速な対応が可能となり、被害を最小限に抑えることができます。

近年、計算機を用いた模擬実験技術の進歩により、フラッディング発生の予測精度が向上しています。これにより、より効果的な対策を立てることが可能になっています。フラッディング現象の理解を深め、適切な対策を講じることで、化学工場の安定操業に貢献することができます。
